Sinuo Testing Equipment Co., Limited è un fornitore affidabile di soluzioni avanzate per test di affidabilità e ambientali. Con una forte attenzione alla conformità agli standard internazionali, Sinuo progetta apparecchiature per i settori automobilistico, aerospaziale, aeronautico, petrolifero, chimico, elettronico e delle comunicazioni, aiutando i clienti globali a convalidare la durata e la sicurezza dei loro prodotti.
La Sfida
In settori come aerospaziale, elettronica e automobilistico, i componenti sono spesso sottoposti a sollecitazioni ambientali gravose e combinate: fluttuazioni di temperatura, variazioni di umidità e vibrazioni meccaniche. I test tradizionali a condizione singola non simulano completamente gli ambienti di lavoro reali, creando la necessità di soluzioni di test complete e multi-ambienteI risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
La Soluzione
Per affrontare questa esigenza, Sinuo ha sviluppato una soluzione combinata:
Macchina per test di vibrazioni elettromagnetiche (SN553-EV322HG120VT120.GP.VCS-2)
Fornisce sollecitazioni di vibrazione sinusoidali secondo IEC 60068-2-6I risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
Simula accuratamente l'affaticamento meccanico, la risonanza e gli effetti del trasporto.
Frequenza e ampiezza regolabili per varie condizioni di test.

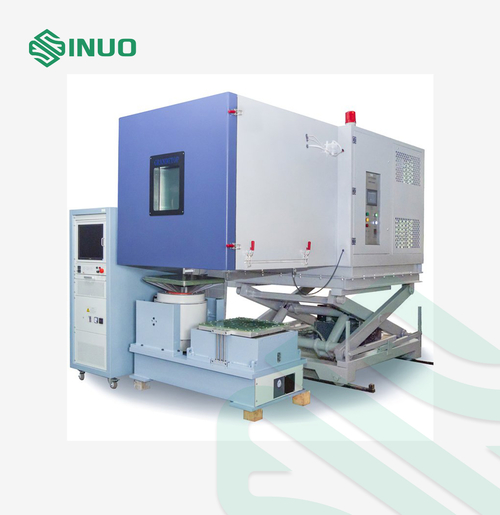

Camera di test completa per temperatura, umidità e vibrazioni (SN888-7200B-CT)
Crea ambienti controllati di freddo (IEC 60068-2-1), calore secco (IEC 60068-2-2), e calore umido (IEC 60068-2-30 / -78)I risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
In grado di applicare simultaneamente o sequenzialmente sollecitazioni di temperatura, umidità e vibrazioniI risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
Consente la valutazione completa dell'affidabilità e dell'adattabilità in condizioni combinate.
Conformità agli standard
Questo sistema integrato è rigorosamente conforme a:
IEC 60068-2-6:1995 Test ambientali per prodotti elettrici ed elettronici - Parte 2: Metodi di prova Test Fc: Vibrazioni (sinusoidali)
IEC 60068-2-1:2007 Test ambientali per prodotti elettrici ed elettronici - Parte 2-1: Test - Test A: Freddo, IDT
IEC60068-2-2: 2007 Test ambientali - Parte 2-1: Test - Test B - Calore secco, IDT
IEC60068-2-30:2005 Test ambientali - Parte 2-30: Test - Test Db.: Calore umido, ciclico (ciclo 12h+12h), IDT
IEC60068-2-78:2001 Test ambientali - Parte 2-78: Test - Test Cab: Calore umido, costante
stato, IDT
Scenario applicativo
Background del cliente:
Un , li ha riprogettati e ha superato con successo i test di certificazione. Ciò ha ridotto i rischi di di componenti aveva bisogno di verificare che il proprio , li ha riprogettati e ha superato con successo i test di certificazione. Ciò ha ridotto i rischi di guasto in orbitavibrazioni di lancio e variazioni estreme di temperatura spaziale.I risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
Il componente è stato prima montato nel sistema di vibrazione per simulare le
vibrazioni di decollo.I risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
calore elevato, freddo estremo e umidità umida.I risultati dei test hanno misurato le variazioni in tempo reale delle prestazioni elettriche, dell'integrità fisica e dell'affidabilità adattiva.
Risultato:
Il cliente ha identificato i punti deboli nel componente automobilistico, li ha riprogettati e ha superato con successo i test di certificazione. Ciò ha ridotto i rischi di guasto in orbita e ha migliorato la fiducia dei clienti.Vantaggi per i clientiTipo di cliente
Vantaggi
Produttori aerospaziali
Simula l'ambiente di lancio e spaziale in un'unica camera.
Produttori di elettronica
Garantisce la stabilità a lungo termine dei dispositivi sotto stress termico + meccanico.
Industria automobilistica/VE
Testa gli effetti di vibrazioni, calore e umidità per l'elettronica dei veicoli.
Istituzioni di ricerca
Fornisce capacità di test flessibili per la validazione scientifica.
Perché scegliere questo sistema?
Test completi
: Integra temperatura, umidità e vibrazioni in un unico sistema.
Pronto per gli standard globali: Pienamente conforme ai metodi di test ambientali e di vibrazione IEC.
Elevata precisione e controllo: Simulazione precisa delle condizioni multi-stress del mondo reale.
Applicazioni versatili: Da satelliti all'elettronica di consumo, adattabile a più settori.
ConclusioneLa
Macchina per test di vibrazioni elettromagnetiche + Camera di test completa
è una soluzione potente per le aziende che cercano di replicare le sollecitazioni ambientali del mondo reale e verificare l'affidabilità e l'adattabilità dei loro prodotti. Aiuta i produttori a rimanere conformi, ridurre i guasti dei prodotti e accelerare la certificazione globale.

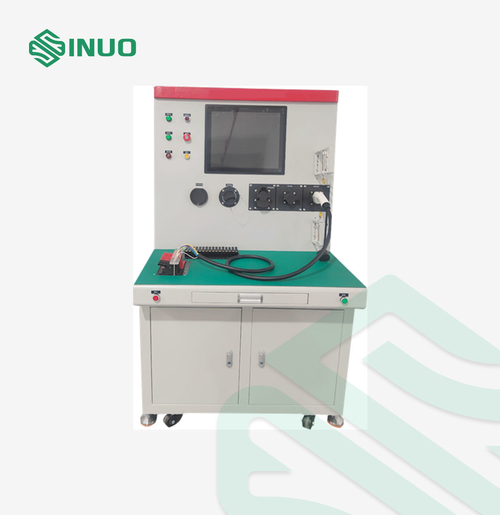

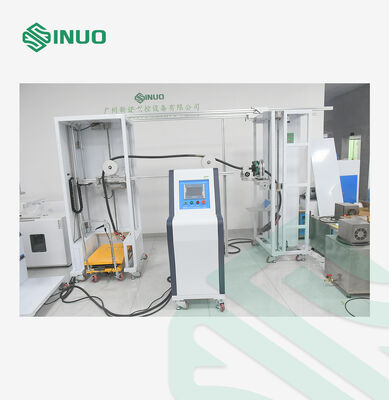

Case Study | Apparecchiature per test di trazione e torsione per stazioni di ricarica EV
Panoramica del progetto
In risposta alla crescente domanda di stazioni di ricarica EV sicure e affidabili, il nostro team ha sviluppato un avanzato Apparecchiatura per test di trazione e torsione per stazioni di ricarica AC e DC. Progettata secondo IEC 61851-23:2023 clausola 11.6.102, questa soluzione aiuta i clienti a garantire che i loro prodotti di ricarica soddisfino gli standard di sicurezza internazionali.
Campioni testati
Stazioni di ricarica per veicoli elettrici AC e DC
Ancoraggio del cavo e dispositivi di fissaggio del cavo delle pistole di ricarica
Obiettivi del test
L'ancoraggio del cavo flessibile deve scaricare i conduttori ai terminali dalla forza di trazione e dalla torsione. Questa apparecchiatura testa accuratamente la capacità dei meccanismi di ancoraggio del cavo e di fissaggio del cavo di resistere alle forze di trazione e torsione specificate, garantendo la sicurezza e l'affidabilità a lungo termine del prodotto.
Principio del test
Forza di trazione: Applicata tramite una ruota eccentrica motorizzata con velocità regolabile, garantendo una forza precisa e ripetibile. La durata viene monitorata automaticamente.
Torsione: Applicata utilizzando un vassoio motorizzato che solleva un peso, che si resetta automaticamente dopo la durata del test.
Caratteristiche principali
Funzionamento automatizzato controllato da PLC per facilità d'uso
Forza di trazione stabile tramite sistema di pesi; torsione generata tramite pesi e braccio di torsione
Numero di cicli e durata del test di torsione personalizzabili; l'apparecchiatura si arresta automaticamente
Compatibile con pistole di ricarica di diverse lunghezze di cavo
Garantisce che lo spostamento massimo dei cavi del connettore rimanga entro i limiti standard
Vantaggi per il cliente
Maggiore efficienza e affidabilità dei test sui prodotti
Supporta la ricerca e sviluppo e il controllo qualità della produzione
Garantisce la conformità agli standard IEC per i mercati internazionali
Forniamo soluzioni personalizzate per soddisfare le diverse esigenze di test e innoviamo continuamente per aiutare i nostri clienti a rimanere all'avanguardia nel settore EV. Contattaci oggi per informazioni!

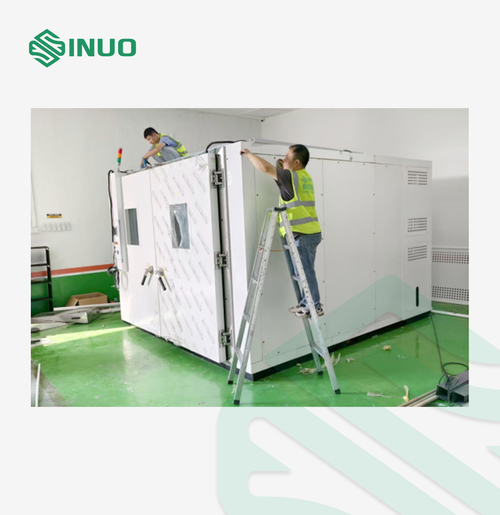

Un importante fornitore automobilistico ha richiesto unsoluzione di prova ambientale affidabilePer valutare le prestazioni e la durata di vari componenti, quali imbracature, moduli di controllo, sensori e parti del cruscotto,condizioni di temperatura e umidità estreme.
Il loro obiettivo era simulareesposizione al clima realeL'obiettivo è quello di migliorare la qualità della vita e la qualità della vita.affidabilità a lungo termine- econformità normativadelle loro parti.

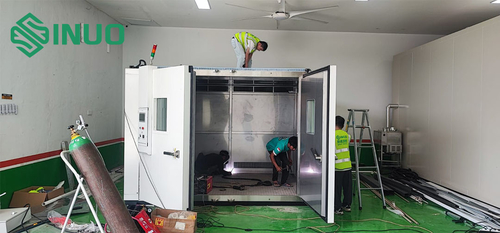

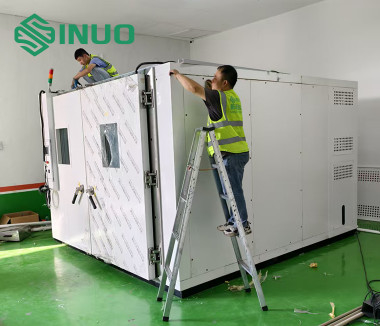

La camera ambientale walk-in è un dispositivo di prova su larga scala progettato per simulare condizioni di temperatura e umidità estreme.Dispone di un intervallo di temperatura da -40°C a +120°C (personalizzabile) e di un intervallo di umidità dal 20% al 98% RH. La camera è utilizzata per effettuare prove ad alta e bassa temperatura nonché di umidità. Questi parametri sono adatti per simulare una vasta gamma di condizioni ambientali,dal freddo estremo al caldo intensoL'apparecchiatura adotta una tecnologia di controllo della temperatura in fase, che consente un riscaldamento e un raffreddamento rapidi durante il processo di prova.La velocità di variazione della temperatura può essere regolata in base alle esigenze sperimentali, garantendo che le condizioni di prova riflettano con precisione gli ambienti operativi reali, quali le differenze di temperatura di giorno/notte e le variazioni climatiche regionali nelle applicazioni di trasporto.
La camera ambientale walk-in è progettata principalmente per il campo dell'ingegneria dei trasporti, con applicazioni tra cui:
Prova di componenti per autoveicoli:Verificare l'affidabilità delle parti elettroniche automobilistiche, delle batterie, degli elementi di tenuta e di altri componenti in condizioni di temperatura e umidità estreme.
Valutazione della durata del materiale:Valutazione delle prestazioni di invecchiamento di materiali come la gomma e le materie plastiche sottoposti a cicli a temperature elevate e basse a lungo termine.
Provate complete dell'adattabilità ambientale del sistema:Simulazione di condizioni climatiche particolari quali il caldo del deserto e il freddo artico per valutare la stabilità operativa dei macchinari da costruzione e delle attrezzature per il trasporto ferroviario.
Con la sua grande struttura di camera, l'apparecchiatura può ospitare interi sistemi o componenti di grandi dimensioni per test completi ad alta e bassa temperatura e umidità.
Simulazione ambientale ad ampio raggio:Copre un intervallo di temperatura da -40°C a 120°C e un intervallo di umidità dal 20% al 98% RH, soddisfacendo i requisiti della maggior parte dei test ambientali estremi.
Controllo preciso:Utilizza algoritmi di regolazione PID per raggiungere la stabilità della temperatura entro ± 0,5 °C e la stabilità dell'umidità entro ± 2% RH.
Protezione della sicurezza:Equipaggiato con protezione contro la temperatura eccessiva, monitoraggio delle perdite e dispositivi di spegnimento di emergenza per garantire un funzionamento sicuro durante i test a lungo termine.
Progettazione modulare:Può essere personalizzato per espandere lo spazio di prova o integrare moduli aggiuntivi come tabelle di vibrazione in base alle esigenze dell'utente.
Procedura operativa per la camera ambientale di ingresso:
Prepulire la camera di prova:Assicurarsi che la camera sia priva di residui per evitare interferenze con i risultati delle prove.
Impostare la temperatura, l'umidità e le velocità di rampa:Evitare cambiamenti rapidi che potrebbero danneggiare l'apparecchiatura.
Monitorare e registrare i dati in tempo reale:Seguire eventuali fluttuazioni anormali e eseguire una procedura di graduale ritorno alla temperatura ambiente dopo la prova.
Requisiti di manutenzione:
Calibrare periodicamente i sensori.
Sostituire regolarmente i filtri per garantire prestazioni e precisione ottimali.

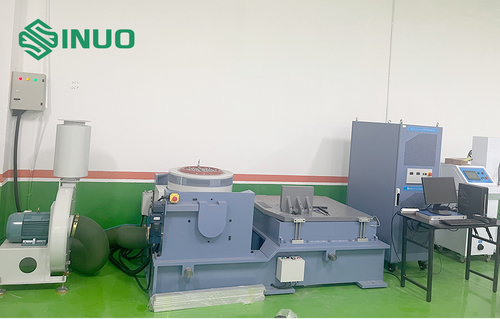

La macchina di prova delle vibrazioni simula i vari ambienti che i prodotti devono affrontare durante la produzione, l'assemblaggio, il trasporto e l'uso per determinare la loro capacità di resistere alle vibrazioni.È adatto per industrie come l'elettronica, elettromeccanica, optoelettronica, automotive, giocattoli e altro ancora, aiutando con ricerca, sviluppo, controllo qualità e produzione.
Caratteristiche del banco di prova delle vibrazioni:
Temperatura di funzionamento:Da 5°C a 35°C
Umidità ambientale:Non superiore all'85% RH
Controllo elettronico:Frequenza e ampiezza delle vibrazioni regolabili, con forte potenza motrice e basso rumore.
Alta efficienza:Supporta carico elevato, ampia gamma di frequenze e bassi tassi di guasto.
Controller facile da usare:Facile da usare, completamente chiuso, garantendo la sicurezza.
Modelli di vibrazione efficienti.
Quadro di lavoro mobile:Facile da posizionare, esteticamente gradevole e conveniente.
Ideale per le linee di produzione:Perfetto per le ispezioni complete nelle linee di produzione o di assemblaggio.
Scopo delle prove di vibrazione:Le prove di vibrazione sono utilizzate per simulare le varie condizioni ambientali che i prodotti possono incontrare durante la produzione, l'assemblaggio, il trasporto e l'uso.valutare la loro capacità di resistere alle vibrazioni e garantire la durata e l'affidabilità del prodotto.
Tipo di prodotto: sistema di prova delle vibrazioni verticali e orizzontali
1. Nome del prodotto:Macchina elettrica per la prova delle vibrazioni con tabella di espansione verticale
2Descrizione del prodotto:Ilapparecchiatura per la prova delle vibrazioni elettriche con tavolo di espansione verticaleè progettato per ospitare campioni di prova o apparecchiature che superano le dimensioni della superficie della bobina mobile della tavola di vibrazione elettrica standard.Tavola ausiliaria (tavola di espansione)In caso di necessità di apparecchiature specializzate per i campioni di prova, il sistema di prova deve essere integrato in un dispositivo di prova.attrezzature personalizzatepuò essere progettato per soddisfare esigenze specifiche di prova.
3Caratteristiche del prodotto:
Ingegneria di precisione:La tabella è stata accuratamente progettata e calcolata, garantendo unstruttura robusta,superficie uniforme, e unaspetto estetico.
Progettazione scientifica:La tabella offre unalimite di frequenza superiore elevato- efacile installazioneper una configurazione efficiente.
Versatilità:Disponibile in una varietà di specifiche standard, con la possibilità disoluzioni personalizzatein base alle esigenze del cliente.
Materiali di alta qualità:Costruito usandoleghe di magnesio e alluminiooFusione per gravità di leghe di magnesio, garantendo durata e resistenza.
Iltabella di vibrazione orizzontaleLa Commissione ha adottato una proposta di direttivaprova di vibrazione tri-direzionaleutilizza un sistema di vibrazione elettrica.disegni integrati (unificati) e disegni separati (split), con laprogettazione integrataoffrendo maggiore rigidità e una più facile installazione.
Il sistema è costituito da unsuperficie orizzontale del tavolo, guide a forma di V, connettori, piastra di base in granito, base orizzontale del tavolo e fonte idrostatica di olio incorporata.
Ildimensione e spessoreLa Commissione ritiene che lamassa del sistema in movimentoe lalimite superiore di frequenzaLe specifiche elencate di seguito rappresentanoconfigurazioni standard, maopzioni personalizzatepuò essere discusso sulla base di specifiche esigenze di prova.
Quando integrato con unsistema di vibrazione, questa configurazione consenteprova a due e tre dimensioni delle vibrazioniper componenti e assemblaggi in industrie quali:aerospaziale, aeronautico, marino, automobilistico ed elettronico. Inoltre, se abbinato a uncamera di prova di temperatura e umidità, costituisce unsistema completo di prove ambientali.
Caratteristiche del prodotto
Alte prestazioni:Realizzazioniaccelerazione e frequenza di lavoro più elevatecon unsistema di movimento leggero, migliorando la capacità di carico e l'efficienza generale.
Progettazione integrata:Ilstruttura unificatagarantisceelevata rigidità, facilitando l'installazione e la taratura.
Guida di precisione:UtilizzazioniFerrovie guida a forma di Vpermovimento liscio, forteanti-inclinazioneproprietà e eccellenza,resistenza al carico fuori centro.
Costruzione durevole:Caratteristiche apiastra di base in granitocombinato con unsistema di pellicola ad olio a bassa pressione, offrendoelevata capacità portante, resistenza alla compressione superiore e resistenza all'usura eccezionale.
Struttura rinforzata:Ildi legno, di legno, di legno, di legnooffreeccellente massa di contrasto- eeffetti di ammortizzazione, garantendo risultati di prova stabili e precisi.
Sistema di isolamento dalle vibrazioni integrato:Riducetrasmissione delle vibrazioni di terra, evitando interferenze tra le diverse configurazioni di prova e migliorando la precisione complessiva delle prove.
Camera ambientale walk-in per temperatura e umidità: caratteristiche, applicazioni e guida alla selezione
La camera ambientale per temperatura e umidità accessibile è progettata per testare interi sistemi o componenti di grandi dimensioni in varie condizioni come bassa temperatura, alta temperatura, fluttuazioni di temperatura, calore costante e calore umido alternato. Conosciuta anche come "stanza a temperatura e umidità costanti", può essere personalizzata in dimensioni e funzionalità in base alle esigenze dell'utente. Il suo design modulare, l'aspetto elegante e il sistema avanzato di flusso d'aria lo rendono adattabile a diverse esigenze di test. Dotata di touchscreen e controller PLC, questa camera è una soluzione high-tech per una simulazione ambientale precisa.
Questo articolo esplora i principi di funzionamento, i campi di applicazione, le caratteristiche tecniche, i principali criteri di selezione e le specifiche della camera termoigrometrica walk-in, offrendo ai lettori una comprensione completa di questo sofisticato prodotto.
1. Principio di funzionamento
La camera integra sistemi avanzati di raffreddamento, riscaldamento, umidificazione, deumidificazione e circolazione dell'aria per ottenere un controllo preciso della temperatura e dell'umidità. Il suo interno utilizza un isolamento multistrato e scambiatori di calore ad alta efficienza per garantire un ambiente stabile e uniforme. Il sistema di controllo, alimentato da un microprocessore o PLC e sensori ad alta precisione, monitora e regola continuamente i parametri ambientali in tempo reale per mantenere i valori preimpostati con eccezionale stabilità durante operazioni prolungate.
2. Campi di applicazione
La camera walk-in è ampiamente utilizzata nei settori che richiedono la simulazione ambientale, tra cui:
Aerospaziale:Testare le prestazioni di materiali e componenti elettronici in condizioni variabili di temperatura e umidità.
Elettronica automobilistica:Simulazione di condizioni climatiche estreme per valutare la durata e l'affidabilità delle parti automobilistiche.
Biomedico e Farmaceutico:Garantire la stabilità e la sicurezza del prodotto in condizioni ambientali controllate.
Conservazione degli alimenti e agricoltura:Studio delle condizioni di conservazione e ricerca agricola.
Prove sui materiali da costruzione:Valutazione della durabilità e delle prestazioni dei materiali da costruzione in diversi fattori ambientali.
3. Caratteristiche tecniche
Design di grande capacità:Con un interno spazioso, la camera può ospitare più campioni o apparecchiature di grandi dimensioni, migliorando significativamente l'efficienza dei test.
Controllo ad alta precisione:Algoritmi e sensori avanzati garantiscono un controllo preciso della temperatura e dell'umidità per soddisfare i requisiti di test ad alta precisione.
Programmazione a più fasi:Supporta la programmazione multi-segmento, consentendo agli utenti di preimpostare più fasi di test per flussi di lavoro di test completamente automatizzati.
Caratteristiche di sicurezza:Dotato di molteplici meccanismi di sicurezza, tra cui protezione da sovratemperatura, memoria di interruzione di corrente e protezione dalle perdite, garantendo un funzionamento affidabile e sicuro.
Ecologico ed efficiente dal punto di vista energetico:Incorpora componenti di raffreddamento e riscaldamento ad alta efficienza con design a risparmio energetico, riducendo il consumo energetico e allineandosi ai moderni standard ambientali.
4. Criteri chiave di selezione
Quando si seleziona una camera termoigrometrica walk-in, considerare i seguenti fattori:
Requisiti di prova:Definisci gli obiettivi del test, i tipi e le dimensioni dei campioni e le condizioni ambientali richieste per scegliere il modello e le specifiche appropriati.
Precisione del controllo:Assicurati che la camera soddisfi i livelli di precisione richiesti per i tuoi test.
Marchio e supporto post-vendita:Scegli un marchio affidabile per garantire la qualità del prodotto e un servizio post-vendita affidabile.
Rapporto costo-efficacia:Bilancia il prezzo di acquisto, i costi operativi e i vantaggi a lungo termine per selezionare un prodotto con il miglior valore.
5. Parametri tecnici
Capacità
Dimensioni della camera interna (L*A*P)
Intervallo di temperatura
Specifica/Modello
8m³
2000*2000*2000 (mm)
-40°C~+150°C
SN886-8-(-40 °C)
-50℃~+120℃
SN886-8-(-50 °C)
-60°C~+150°C
SN886-8-(-60 °C)
-70°C~+150°C
SN886-8-(-70 °C)
16m³
4000*2000*2000
(mm)
-40°C~+150°C
SN886-16-(-40 °C)
-50℃~+120℃
SN886-16-(-50 °C)
-60°C~+150°C
SN886-16-(-60 °C)
-70°C~+150°C
SN886-16-(-70 °C)
24m³
4000*2000*3000
(mm)
-40°C~+150°C
SN886-24-(-40 °C)
-50℃~+120℃
SN886-24-(-50 °C)
-60°C~+150°C
SN886-24-(-60 °C)
-70°C~+150°C
SN886-24-(-70 °C)
30m³
5000*2000*3000
(mm)
-40°C~+150°C
SN886-30-(-40 °C)
-50℃~+120℃
SN886-30-(-50 °C)
-60°C~+150°C
SN886-30-(-60 °C)
-70°C~+150°C
SN886-30-(-70 °C)
1. Limitazione del campione
Questa camera di prova vieta:Test o conservazione di campioni di sostanze infiammabili, esplosive e volatiliTest o conservazione di campioni di sostanze corrosiveAnalisi o conservazione di campioni biologiciTest o conservazione di campioni di sorgenti di forti emissioni elettromagneticheTest o conservazione di campioni di materiale radioattivoTest o conservazione di campioni di sostanze altamente tossicheTest o conservazione di campioni che potrebbero produrre materiali infiammabili, esplosivi, volatili, altamente tossici, corrosivi e radioattivi durante i test o la conservazione
2. Volume, dimensioni e peso
2.1 Volume del contenuto nominale
6M³
2.2 Dimensioni della camera interna
P(2000)mm×L(1500)mm×A(2000)mm
2.3 Dimensioni esterne
ca. P(3750)mm×L(2120)mm×A(2450)mm
2.4 Peso
ca. 1500 kg
3. Prestazioni
3.1 Intervallo di temperatura
Intervallo di temperatura: -50 ℃ ~ + 120 ℃
3.2 Intervallo di umidità
(20 ~ 98)% RH (fare riferimento al grafico dell'intervallo controllabile di temperatura e umidità, senza carico umido e termico attivo)
Grafico degli intervalli controllabili di temperatura e umidità
3.3 Fluttuazione della temperatura
≤±0,5℃ (la fluttuazione della temperatura è la metà della differenza tra la temperatura massima misurata e la temperatura minima nel punto centrale)
3.4 Uniformità della temperatura
±2,0℃ (l'uniformità della temperatura è la media aritmetica della differenza tra la temperatura più alta e quella più bassa misurate in ciascun test)
3.5 Errore di temperatura
±2,0 ℃
3.6 Tempo di riscaldamento
+20℃~+120℃≤45min (Non lineare senza carico)
3.7 Tempo di raffreddamento
+30℃~-50℃≤75min (non lineare senza carico)
3.8 Errore di umidità relativa(Solo calore umido)
±3%UR
3.9 Rumore di lavoro
Livello sonoro ≤ 75 dB
(Misurato in una stanza insonorizzata con una temperatura ambiente di 25°C e un'eco bassa; utilizzando la ponderazione A, viene testato il valore medio di 8 punti; ciascun punto di prova è a 1 metro dalla sorgente del rumore e a 1 metro dal suolo)
4. Caratteristiche strutturali
4.1 Materiale
1. Materiale della parete esterna: lamiera di acciaio laminata a freddo, verniciatura a polvere avanzata con decapaggio e fosfatazione2. Materiale della parete interna: piastra in acciaio inossidabile SUS304#3. Materiale isolante della camera: schiuma di poliuretano rigido + fibra di vetro
4.2 Parti del condotto dell'aria
Ventilatore centrifugo; l'uscita dell'aria può regolare il volume dell'aria, l'altezza e il volume dell'aria di ritorno
4.3 Porta
Doppia porta a cerniera aperta, adotta una maniglia senza reazione, dotata di finestra di osservazione, lampada di illuminazione, dispositivo di riscaldamento elettrico anticondensa per telaio di finestra/porta, dimensioni di apertura della porta: (circa) 1,5 * 2 M
4.4 Finestra di osservazione
Sulla porta sono presenti due finestre di osservazione in vetro temperato antideflagrante con pellicola conduttiva (con funzione anticondensa) 500 L × 600 A (mm)
4.5 Ventilatore
Ventilatore centrifugo ad asse lungo
4.6 Rack per campioni
Due portavassoi mobili regolabili integrati in acciaio inossidabile
4.7 Girante
Utilizzare la girante in acciaio inossidabile importata da Taiwan
4.8 Riscaldatore
Resistenza elettrica in lega di nichel-cromo
4.9 Compressore di refrigerazione
Compressore Bitzer della Germania
4.10 Evaporatore
Evaporatore del tipo ad alette
4.11 Metodo di refrigerazione
Cascata di compressori meccanici
4.12 Metodo di raffreddamento
Raffreddamento ad aria
4.13 Strumento di controllo della temperatura
TH1200-A, controller programmabile touch LCD intelligente da 7 pollici
4.14 Foro di piombo
Φ100mm, 1pz, dotato di uno speciale tappo in gommapiuma (situato sul lato sinistro della camera)
5. Sistemi di riscaldamento, umidificazione e refrigerazione e loro principi di funzionamento
5.1 Impianto di riscaldamento
Filo riscaldante incorporato in lega di nichel-cromo con tubo di riscaldamento antisecco con manicotto in acciaio inossidabile
Per il riscaldamento viene utilizzato il riscaldatore elettrico per riscaldamento ad alta velocità in acciaio inossidabile con aletta a forma di U
Sistema completamente indipendente, non influenza il circuito di controllo
5.2 Sistema di umidificazione
Metodo di umidificazione:
1. Metodo di umidificazione della caldaia esterna rimovibile o umidificazione del serbatoio dell'acqua integrato2. Umidificatore corazzato in acciaio inox3. Modalità di controllo dell'umidificatore: senza contatto e altra regolazione periodica dell'ampiezza dell'impulso, SSR (relè a stato solido)4. Dispositivo di controllo del livello dell'acqua, dispositivo di combustione anti-secco dell'umidificatore, dispositivo di raccolta dei sedimenti, finestra di osservazione del livello del liquido5. Potenza dell'umidificatore: 12KW
Sistema di umidificazione
Umidificatore:
1. Dispositivo di alimentazione dell'acqua completamente automatico o rifornimento automatico elettrico dell'acqua a pulsante
2. Interruttore di livello elettronico a doppio livello dell'acqua ad alta e bassa temperatura per evitare malfunzionamenti
3. Protezione dalla carenza d'acqua e dalla combustione dell'aria in caso di temperatura eccessiva + protezione del livello dell'acqua estremamente basso + protezione dagli straordinari per la fornitura di acqua per garantire il funzionamento sicuro delle apparecchiature
5.3 Sistema di refrigerazione
Metodo di raffreddamento: raffreddamento ad aria
Compressore di refrigerazione: Germania Bitzercompressore con refrigerante ecologico
Tubo in rame refrigerante: tubo in rame refrigerante K-TYPE a spirale interna
Condensatore: condensatore raffreddato ad aria del tipo ad alette a forma di onda
Evaporatore: evaporatore FIN—TUBE di tipo inclinato
Elemento di congelamento: elettrovalvola originale importata, filtro di asciugatura, ecc.
5.4 Caratteristiche
Le tubazioni dell'intero sistema sono sottoposte ad un test di rilevamento perdite da 22 kg
L'impianto di riscaldamento e raffrescamento è completamente autonomo
Il sistema può impedire il ritorno dell'aria ad alta temperatura e ad alta pressione
Tutti i programmi d'azione del sistema di refrigerazione sono completamente controllati dal controller del microcomputer
Presso Sinuo Testing Equipment Co., Limited, offriamo camere ambientali all'avanguardia che soddisfano un'ampia gamma di esigenze di test, dalle simulazioni di temperatura e umidità ad ambienti complessi e personalizzati. Sebbene forniamo una varietà di modelli standard, comprendiamo che le esigenze di ogni cliente sono uniche. Ecco perché siamo specializzati nella realizzazione di soluzioni su misura, adattate esattamente alle vostre specifiche.
Che tu operi nel settore aerospaziale, automobilistico, elettronico o in altri settori, i nostri design flessibili garantiscono che le condizioni di test siano soddisfatte con la massima precisione e affidabilità.
Cerchi qualcosa oltre l'ordinario? Parliamo di come possiamo creare l'ambiente di test perfetto per la tua azienda. Contattaci oggi per sbloccare soluzioni personalizzate che guidano il tuo successo!
Apparecchiature essenziali e procedure di prova per la sicurezza delle celle a batteria
La sicurezza e l'affidabilità delle batterie sono fondamentali, soprattutto per le nuove applicazioni energetiche.Ci approfondiremo sulle attrezzature indispensabili e le fasi di prova standardizzate progettate per garantire le prestazioni e la sicurezza della batteria:
Camera di prova per l'abuso termico delle celle della batteriaQuesta camera simula condizioni di alta temperatura basate su standard internazionali come UL1642 e IEC62133.valuta la stabilità della cella sotto calore estremo per evitare incendio o esplosione.

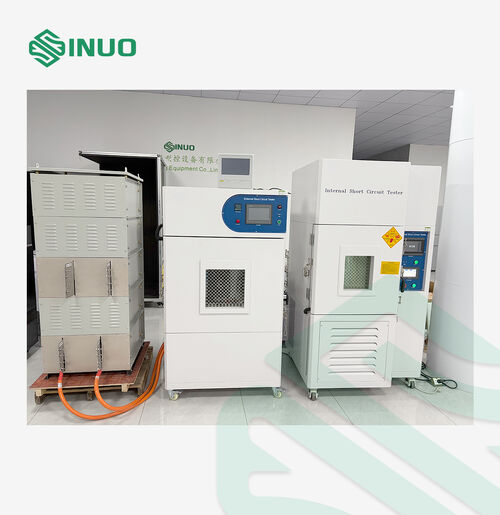

Camera di prova di cortocircuito della cella della batteriaDotato di comandi automatizzati PLC, questo dispositivo simula cortocircuiti esterni.e variazioni della temperatura superficiale per valutare le prestazioni di sicurezza della batteria in condizioni di cortocircuito.
BatteriaCamera di prova a bassa pressioneProgettata per imitare ambienti ad alta quota e bassa pressione, questa camera prova la stabilità della batteria sotto pressione ridotta, assicurando che non si verifichino rischi per la sicurezza.

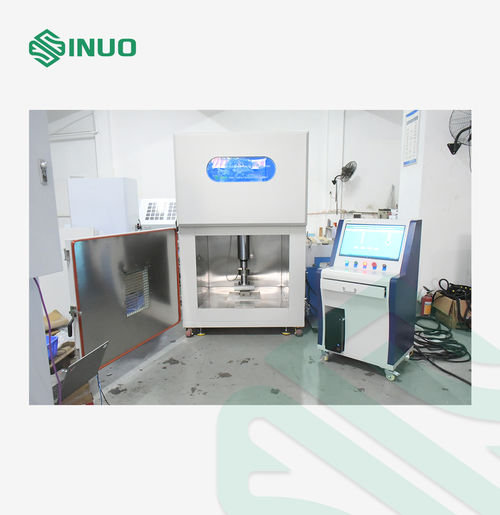

BatteriaTestatore di schiacciamentoSimulando scenari come la compressione dello smaltimento dei rifiuti, questo dispositivo valuta come le batterie resistono alla pressione senza causare cortocircuiti esterni, garantendo la loro sicurezza in situazioni reali.
BatteriaTester di penetrazione dell'unghiaAttraversando la cella della batteria con un chiodo di acciaio, questa prova simula i cortocircuiti interni, garantendo che la cella rimanga stabile senza infiammarsi o crepare in caso di guasti interni.
BatteriaTestatore di impattoQuesta apparecchiatura applica vari livelli di forza e angoli di impatto per testare la resistenza della batteria agli urti, assicurandosi che non si incendi o esplodi dopo una collisione.
BatteriaTestatore di cadutaQuesta macchina, dotata di una struttura automatizzata, simula scenari di caduta libera e consente di regolare l'altezza e la forza di caduta, verificando la sicurezza e l'integrità della batteria dopo l'impatto.

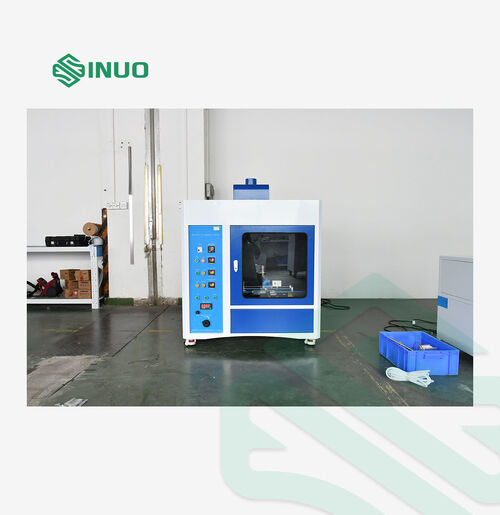

Camera di resistenza al fuoco della cella della batteriaQuesta camera valuta il comportamento della batteria in condizioni di incendio e garantisce che la batteria non penetri la maglia di alluminio durante l'esposizione alla fiamma, rispettando i severi standard di sicurezza.
Ogni fase di test rigoroso fornisce una solida base per garantire la sicurezza delle batterie dei veicoli a nuova energia.Questi dispositivi all'avanguardia e le procedure ben definite sono fondamentali per fornire una batteria di qualità superiore e costruire la fiducia dei consumatori.
AlSinuo Testing Equipment Co., Limited, siamo specializzati nella fornitura di una gamma completa di attrezzature di prova all'avanguardia e soluzioni su misura per le celle delle batterie di nuova energia.I nostri sistemi avanzati sono progettati per soddisfare gli standard internazionali di sicurezza e prestazioni, garantendo risultati affidabili e precisi per ogni applicazione.
Se avete bisogno di attrezzature per abusi termici, cortocircuito, test di caduta o scenari di test personalizzati, vi abbiamo coperti.soluzioni di alta qualità che garantiscano la sicurezza e l'affidabilità dei prodotti a batteria.
Accogliamo con favore le richieste di tutti i clienti interessati e siamo pronti ad aiutarvi a trovare la soluzione di test perfetta.
Il codice IP o il codice di protezione contro l'ingresso indica quanto un dispositivo sia protetto da acqua e polvere. It is defined by the International Electrotechnical Commission (IEC) under the international standard IEC 60529[1] which classifies and provides a guideline to the degree of protection provided by mechanical casings and electrical enclosures against intrusionLa norma è pubblicata nell'Unione europea dal Comitato europeo di normalizzazione elettrotecnica (CENELEC) come EN 60529.
1Scopo della prova
L'obiettivo primario delle prove IP di resistenza alla polvere e all'acqua è garantire che i prodotti possano efficacemente prevenire l'intrusione di polvere e acqua durante l'uso.Ciò garantisce il loro corretto funzionamento e prolunga la loro vita utileI risultati dei test hanno un valore significativo per la progettazione del prodotto, la produzione, il controllo della qualità e la promozione sul mercato.
2. Norme di prova
Le prove IP a prova di polvere e a prova di acqua in genere rispettano le norme stabilite dalla Commissione elettrotecnica internazionale (IEC), come la IEC 60529 (aggiornata alla IEC 60529:2013 o versioni successive).Queste norme classificano le prestazioni antipolvere e impermeabili in diversi livelli, valutato mediante metodi e condizioni di prova specifici per valutare la capacità di protezione di un prodotto.
3Prima cifra: protezione contro le particelle solide
La prima cifra indica il livello di protezione fornito dall'alloggiamento contro l'accesso a parti pericolose (ad esempio conduttori elettrici, parti mobili) e l'ingresso di oggetti solidi estranei,con una resistenza di tensione superiore a 50 kPaI metodi di prova più comuni sono:
Prova nella camera della polvere: Il dispositivo è collocato in una camera di polvere in cui le particelle di polvere secca vengono disperse per simulare le condizioni ambientali reali.
Test di soffiatura della polvere: utilizzando apparecchiature che generano polvere soffiata in aria, questa prova simula l'esposizione a ambienti polverosi con forti venti.
4Seconda cifra: protezione contro l'ingresso di liquidi

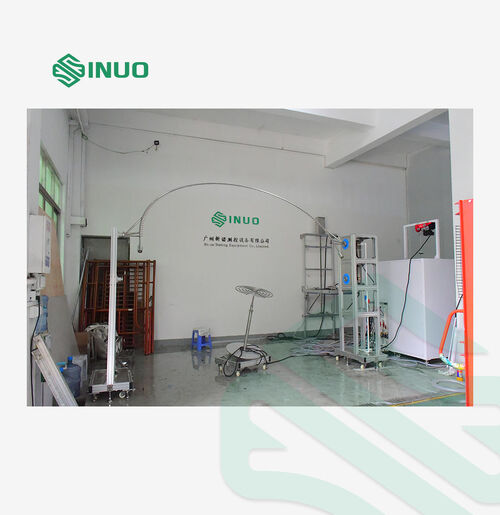

Il livello di impermeabilità è rappresentato dalla seconda "X" di IPXX,da IPX0 (nessuna protezione contro l'acqua) a IPX8 (protezione contro l'immersione a lungo termine in condizioni specifiche definite dal costruttore)I metodi di prova più comuni sono:
Test a gocciola (IPX1 e IPX2):
IPX1: La prova a goccia verticale simula goccioline d'acqua che cadono verticalmente sul prodotto.
IPX2: La prova a gocciolamento inclinato simula goccioline d'acqua che cadono ad un angolo di 15° dalla verticale.
Test sulla pioggia (IPX3 e IPX4):

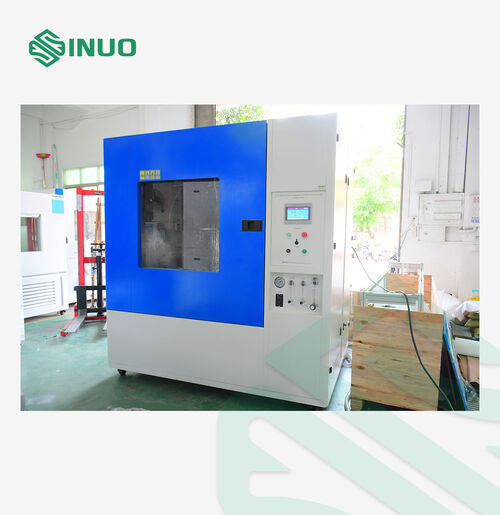

IPX3: I test di spruzzo simula la pioggia da varie angolazioni.

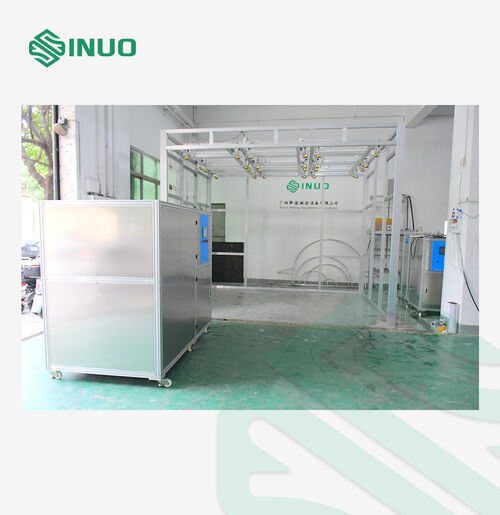

IPX4: i test di spruzzo simulano lo spruzzo d'acqua da tutte le direzioni.
Prova dei getti d'acqua (IPX5 e IPX6):
IPX5: I test dei getti d'acqua simulano l'esposizione a getti d'acqua a bassa pressione.
IPX6: Un potente test a getto simula l'esposizione a getti d'acqua ad alta pressione.
Prova di immersione (IPX7 e IPX8):
IPX7: I test di immersione a breve termine comportano in genere l'immersione in 1 metro di acqua per 30 minuti.
IPX8: Le prove di immersione a lungo termine o in acque profonde sono condotte in condizioni specifiche definite dal costruttore.
5. Processo di prova
Il processo di prova della resistenza alla polvere e all'acqua IP comprende generalmente le seguenti fasi:
Preparazione del campione: selezionare campioni rappresentativi del dispositivo per assicurarsi che riflettano accuratamente l'intera linea di prodotti.
Impianto ambientale: configurare le condizioni di laboratorio quali temperatura, umidità e pressione dell'aria secondo i requisiti standard per simulare scenari di utilizzo reali.
Sviluppo delle procedure di prova: Sviluppare un piano di prova dettagliato basato sulle caratteristiche e sulle esigenze di prova del dispositivo, compresi parametri quali la durata del test, gli angoli di spruzzo e il volume dell'acqua.
Esecuzione dei test: eseguire test antipolvere e antiacqua secondo il piano, documentando le prestazioni del dispositivo e i relativi parametri.
Analisi e valutazione: analizzare e valutare i risultati delle prove per determinare se il dispositivo soddisfa le norme applicabili.
Preparazione delle relazioni: compilare una relazione completa che descriva in dettaglio i metodi di prova, i dati, le analisi e le conclusioni.
Applicazioni del test del codice IP e delle nostre offerteIl test del codice IP è ampiamente utilizzato in vari settori per garantire che i prodotti soddisfino gli standard antipolvere e impermeabili.
elettronica di consumo:Smartphone, tablet e altri dispositivi portatili.
Automotive e trasporti:Componenti per automobili e motociclette, quali fari e sensori.
Apparecchi domestici:Lavatrici, frigoriferi e elettrodomestici.
Telecomunicazioni:Apparecchiature e dispositivi di rete per la comunicazione esterna.
Illuminazione e segnalazione:Luci stradali, luci LED esterne e sistemi di segnale del traffico.
Le nostre soluzioni:Alla Sinuo Testing Equipment Co., Limited, siamo orgogliosi di fornire una gamma completa di attrezzature di prova di codice IP all'avanguardia e soluzioni su misura progettate per superare le vostre aspettative.Da dispositivi conformi alla norma a sistemi completamente personalizzati per esigenze di prova uniche, offriamo soluzioni progettate con precisione che garantiscono affidabilità, efficienza e qualità senza pari.
Collabora con noi per migliorare le tue capacità di test e sperimentare l'innovazione al suo meglio!
Utilizzo della cabina di prova di spruzzo di pioggia del veicolo
Lo scopo principale di questo sistema di prova è valutare la resistenza del veicolo alla penetrazione dell'acqua piovana e le sue prestazioni complessive di resistenza alla pioggia quando esposto alla pioggia,durante o dopo la pioggia.
La prova verifica se l'assemblaggio della carrozzeria, delle porte, delle finestre e del tetto solari è adeguatamente allineato, se le prestazioni di tenuta sono affidabili,e se i metodi di installazione sono corretti e rispondono alle norme.
Questo sistema è stato progettato per valutare le prestazioni di resistenza alla pioggia e di tenuta dei vari tipi di autovetture e furgoni, garantendo la loro durata e protezione contro l'infiltrazione di acqua piovana.
Norme applicabili
Perché scegliere noi:
Tecnologia comprovata e vasta esperienza:Offriamo una tecnologia matura e affidabile supportata da numerosi casi di successo.
Soluzioni personalizzabili:I nostri sistemi di prova possono essere personalizzati per soddisfare le esigenze e i requisiti specifici di ciascun cliente.
Utilizzatore-Friendly & High-Performance:Il sistema è facile da usare, con prestazioni stabili, comandi intelligenti e qualità di prim'ordine, garantendo affidabilità e durata a lungo termine.
Supporto completo:Offriamo una garanzia di un anno e servizi di manutenzione a vita per tutte le nostre attrezzature.
Domanda di domanda relativa ai requisiti preliminari di prova
1.Installazione all'interno o all'esterno:L'impianto di prova della pioggia deve essere utilizzato all'interno o all'esterno?
2.Dimensioni del veicolo:Quali sono le gamme approssimative di lunghezza, larghezza e altezza dei modelli di veicoli da testare?
3.Copertura dell'area di spruzzatura:Normalmente la prova viene effettuata sul lato anteriore, posteriore, sinistro e destro del veicolo.
4.Asciugatura dopo spruzzo d'acqua:È necessario asciugare il veicolo dopo la spruzzatura?
5.Requisiti di produzione e di automazione:Quali sono i requisiti di produzione (JPH) e di automazione per il tester doccia?
6.Configurazione dell'apparecchiatura:Esistono requisiti specifici per i componenti dell'apparecchiatura, quali il materiale dei tubi (acciaio inossidabile/galvanizzato), i sistemi elettrici, il motore, la marca della pompa dell'acqua, ecc.?
7.Infrastrutture per serbatoi di stoccaggio dell'acqua:È accettabile per il cliente scavare fondamenti per un serbatoio di stoccaggio dell'acqua nel sito di installazione?
Con il rapido sviluppo dei veicoli elettrici (EV), garantire la sicurezza, la durata e le prestazioni dei connettori di ricarica EV è diventato fondamentale.comunemente indicati come pistole da caricaQuesto documento descrive i requisiti di prova per i connettori dei veicoli elettrici, le apparecchiature utilizzate,e le soluzioni complete che offriamo.
Requisiti di prova per i connettori di ricarica dei veicoli elettrici
Per garantire elevate prestazioni e affidabilità, i connettori di ricarica dei veicoli elettrici devono superare vari test che coprono la sicurezza elettrica, la durata meccanica e l'adattabilità ambientale, ecc.Qui di seguito sono riportate le principali aree di prova e le attrezzature corrispondenti:

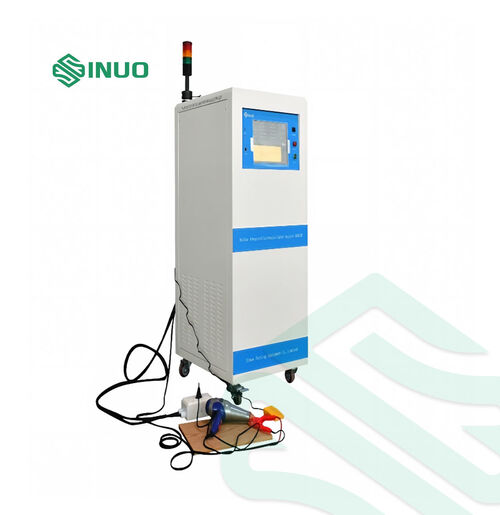

Prova di sicurezza elettrica
Tester di resistenza all'isolamento: garantisce che il connettore mantenga un adeguato isolamento sotto alta tensione per evitare correnti di perdita.
Testatore ad alta tensione: verifica la capacità del connettore di resistere a condizioni di tensione estreme senza guasti.

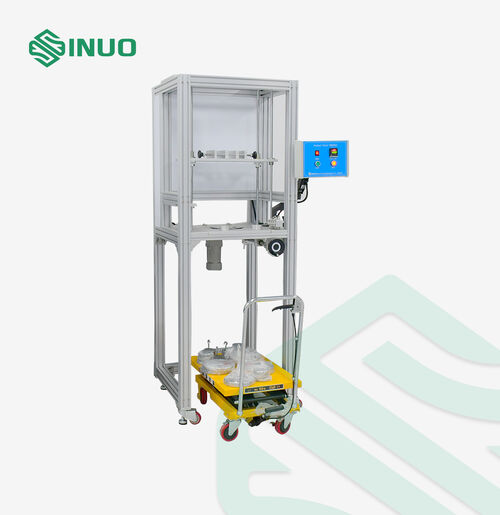

Prova di resistenza meccanica

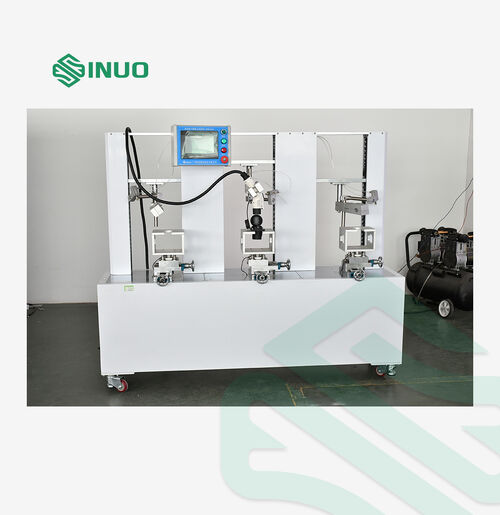

Tester di durata di inserimento e di estrazione: simula ripetuti cicli di inserimento e rimozione per valutare la durata meccanica del connettore.

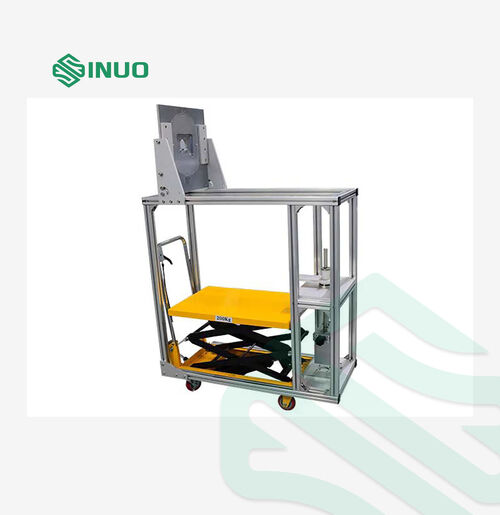

Tester di resistenza alla trazione: Misura la resistenza meccanica dei cavi e dei connettori, garantendo un design robusto.

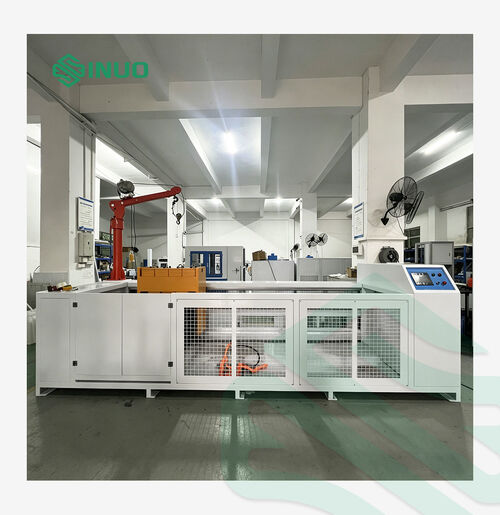

Macchina di prova del passaggio:Controllare se una spina o un connettore del veicolo hanno una resistenza adeguata ai danni dovuti all'accelerazione da parte di un veicolo.
Macchina di prova di flessione dei cavi:Simula la resistenza alla flessione della parte della "resistenza meccanica" del cavo di connessione di alimentazione della presa e della presa del veicolo di ricarica durante l'uso normale.
Macchina di prova di trazione e torsione dell'ancoraggio del cavo:Verificare la capacità della presa e della presa di carica e degli accessori del cavo di collegamento di resistere alla forza di trazione e alla coppia specificate.
Prova delle prestazioni termiche

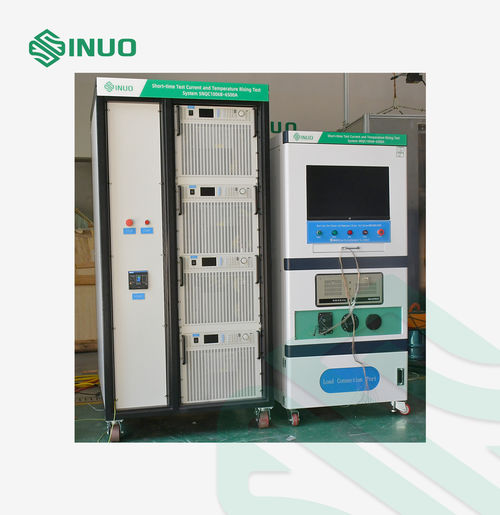

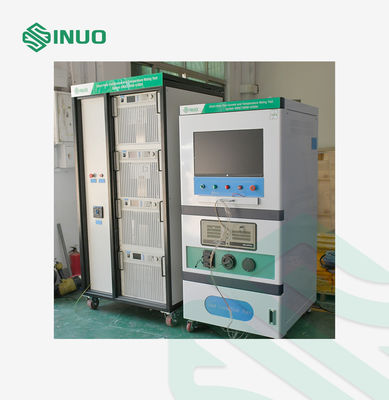

Attrezzature per la prova dell'innalzamento della temperatura: Monitora l'accumulo di calore nel connettore durante un uso prolungato a carico.
Camera di resistenza al calore: Valuta le prestazioni dei connettori in condizioni di temperatura estrema.
Test ambientali
Vibration and Shock Tester (testatore di vibrazioni e scosse): simula le condizioni durante il trasporto e il funzionamento per garantire la durata dei connettori.
Tester di resistenza alla polvere e all'acqua: verifica la conformità alle classificazioni IP (ad esempio IP67) per la protezione contro i fattori ambientali.
I nostri prodotti e servizi
Forniamo una serie completa di prodotti e servizi progettati per soddisfare le esigenze di test completi dei connettori di ricarica EV:
Prodotti
Attrezzature di prova avanzate:Offriamo strumenti di prova all'avanguardia su misura per la valutazione dei connettori EV, tra cui:
Testatori di resistenza dell'isolamento.
Testatori ad alta tensione.
Testatori di resistenza meccanica.
Camere di prova ambientali.
Sistemi di prova personalizzati:Il nostro team di ingegneri può progettare e produrre sistemi di prova personalizzati per soddisfare requisiti specifici, garantendo flessibilità e precisione nei processi di prova.
Servizi
Soluzioni di prova complete
Sviluppiamo protocolli di prova end-to-end per i connettori di ricarica per soddisfare gli standard normativi e industriali, come IEC 62196 e ISO 15118.
Supporto tecnico e formazione
Il nostro team fornisce un addestramento pratico per il vostro personale per operare l'apparecchiatura di prova e interpretare efficacemente i risultati.
Manutenzione delle attrezzature
Offriamo servizi di manutenzione regolari per garantire l'accuratezza e l'affidabilità a lungo termine delle apparecchiature di prova.
Perché scegliere noi?
Ampia esperienza nel settore: Con anni di esperienza nel campo delle apparecchiature di prova, comprendiamo profondamente i requisiti di prova per i connettori di ricarica EV.
Soluzioni su misura: Le nostre soluzioni sono progettate per adattarsi alle esigenze in evoluzione dei nostri clienti, garantendo la massima flessibilità.
Tecnologia all'avanguardia: Tutte le attrezzature fornite incorporano gli ultimi progressi, garantendo precisione e affidabilità.
Approccio centrato sul cliente: Ci impegniamo a fornire un servizio eccezionale e a supportare i nostri clienti in ogni fase del processo.
