Sistema di prova vibrazioni ad alta precisione ASTM 100G con 2 canali di ingresso

Sistema di prova vibrazioni ad alta precisione ASTM 100G con 2 canali di ingresso

Marchio:	Sinuo
Numero di modello:	SN553-EV211VT30VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Massimo. forza seno:

1000 kg.f picco

Max. Spostamento:

51 mm p-p

Max. Accelerazione:

100 g

Carico utile:

300KG

Tavolo allungabile verticale:

300 mm*300 mm

Software:

Sine, casuale, shock classico

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

apparecchiatura di collaudo elettrica di sicurezza 6000V

apparecchiatura di collaudo elettrica di sicurezza di 5000V 40mA

Veicolo adibito al trasporto di persone elettrico di iso 6469

Descrizione del prodotto

Sistema di test delle vibrazioni ad alta precisione ASTM 100G con ingresso a 2 canali

Il sistema di test delle vibrazioni ASTM 100G offre test delle vibrazioni ad alta precisione con capacità di ingresso a 2 canali, progettato per applicazioni di test industriali rigorose.

Applicazioni del prodotto

I test delle vibrazioni valutano come componenti e dispositivi reagiscono in ambienti reali sottoponendoli a eccitazione o shock controllati. Questo sistema serve una vasta gamma di applicazioni industriali, tra cui schede di circuiti, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test conformi agli standard nazionali e internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Specifiche dei test delle vibrazioni

Tipi di test: sweep sinusoidale, casuale, shock
Gamma di risposta in frequenza: 1-3300Hz
Formula di selezione: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configurazione dell'apparecchiatura

Componente	Configurazione	Quantità
Corpo del tavolo vibrante	Generatore di eccitazione elettromagnetica A11S24	1 SET
Sistema di raffreddamento	Ventola di raffreddamento B402 (compreso silenziatore)	1 SET
Tavolo verticale	Tavolo di estensione verticale VT30 (300mm*300mm)	1 SET
Sistema di centraggio	Sistema di centraggio automatico per bobina dinamica	1 SET
Amplificatore di potenza	Amplificatore di potenza a commutazione digitale LA10K	1 SET
Sistema di protezione	Sistema di protezione servo	1 SET
Alimentazione	Alimentazione di eccitazione	1 SET
Controller	Motore principale del controller di vibrazioni digitali	1 SET
Sensori	Sensore di accelerazione del sistema	1 PCS
Sistema informatico	Computer di controllo, CD di installazione del software di controllo	1 SET
Accessori	Cavi di collegamento estesi/tubi dell'aria	1 SET
Documentazione	Istruzioni per l'uso, rapporti di ispezione, certificati, manuali di manutenzione	1 SET
Strumenti	Strumenti accessori	1 SET
Montaggio	Asta di pressione vibrante/morsetto della barra di pressione	1 SET

Parametri tecnici

Generatore di eccitazione elettromagnetica A11S24

Forza di eccitazione sinusoidale massima: 1000Kg.f picco

Forza di eccitazione casuale massima: 1000Kg.f rms

Forza di eccitazione all'impatto massima: 2000Kg.f picco

Gamma di frequenza: 1～3300 Hz

Spostamento massimo: 51 mm p-p

Velocità massima: 2.0m/s

Accelerazione massima: 100G

Frequenza di risonanza del primo ordine: 2500 Hz±5%

Carico utile: 300 kg

Frequenza di isolamento delle vibrazioni: 2.5 Hz

Diametro della bobina mobile: Ф240 mm

Peso della trasmissione elettrica: 11kg

Vite sul tavolo: 17×M10

Perdita di flusso: < 1 mT (10 Gauss)

Momento eccentrico ammissibile: 500N.m

Dimensioni dell'apparecchiatura: 915mmx740mmx785mm (escluso il tavolo esteso)

Peso dell'apparecchiatura: 880Kg (escluso il tavolo scorrevole orizzontale)

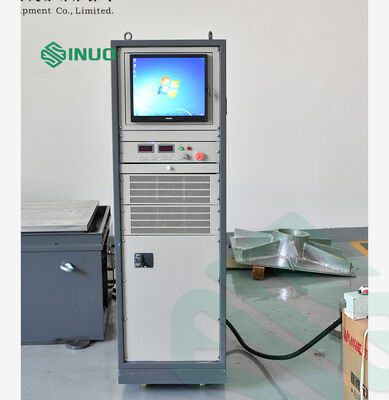

Amplificatore di potenza a commutazione digitale LA10K

Potenza in uscita: 12KVA

Tensione di uscita: 120V

Corrente di uscita: 100A

SNR: ＞65dB

Dimensioni dell'amplificatore: 600mmx900mmx1130mm

Sistema di protezione servo

Funzioni di protezione complete tra cui temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico e perdita di fase in ingresso.

Controller di vibrazioni digitali VCS-2

Configurazione hardware: 2 canali di ingresso, 1 canale di uscita

Modulo funzione di controllo: Sinusoidale, casuale, shock classico

Computer di controllo: Computer di marca originale con monitor LCD da 17″, tastiera/mouse ottico

Software: Funzionamento in inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi dello sweep di frequenza sinusoidale, generazione automatica di rapporti di prova WORD

Sistema operativo: Windows 10

Sensore di accelerazione LTE: Gamma di frequenza: 1-7000Hz, Sensibilità: 30pc/g, Intervallo di temperatura: -40 - 180℃

Tavolo di estensione verticale VT30

Materiale: Lega di magnesio, superficie anodizzata dura

Dimensioni del tavolo: 300mm×300mm

Foro fisso: Manicotto a vite in acciaio inossidabile M8

Frequenza di utilizzo limite superiore: Sinusoidale 2000 Hz, Casuale 2000 Hz

Peso: Circa 9KG

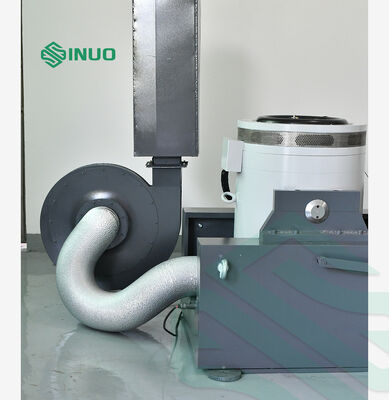

Ventola di raffreddamento B402 (compreso silenziatore)

Potenza della ventola: 4kW

Flusso: 18m³/Min

Requisiti elettrici

Alimentazione: 3 fasi 380V/50Hz, 25 KVA

Aria compressa: 0.6Mpa

Resistenza di terra: ≤4Ω

Componenti e caratteristiche del sistema

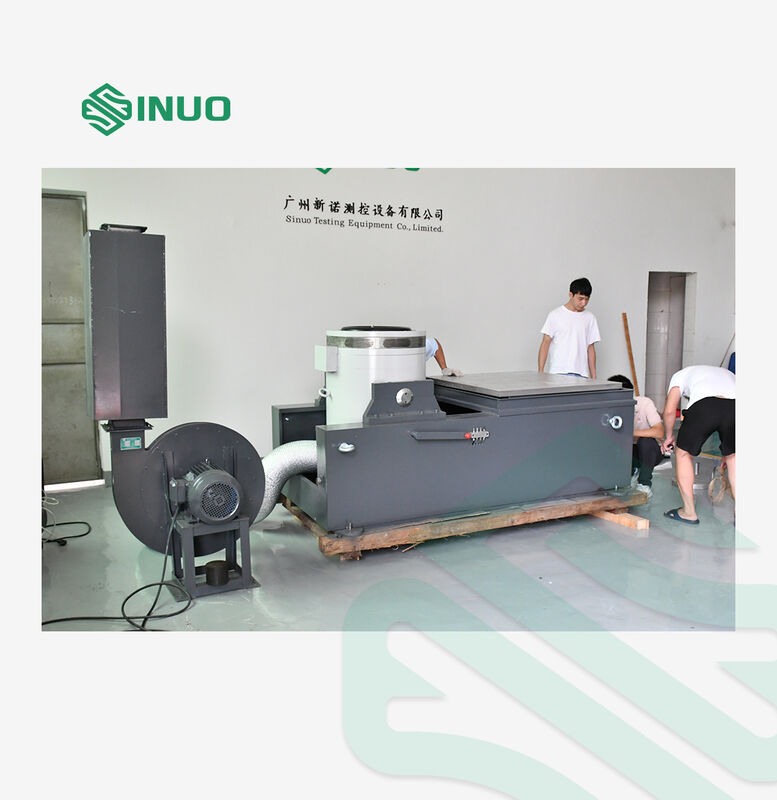

1. Corpo del tavolo vibrante

Caratteristiche bobine mobili fuse e lavorate manualmente, sistema di supporto del carico optoelettronico e guida assiale a doppio cuscinetto per una durata superiore e una riduzione dell'attraversamento assiale dinamico durante i test.

Struttura a doppio circuito magnetico con bassa dispersione di flusso e campo magnetico uniforme
Trattamento di fosfatazione avanzato e tecnologia di verniciatura per auto per resistenza all'usura e alla ruggine a lungo termine
Raffreddamento potenziato con ventole a basso rumore, design del condotto dell'aria a nido d'ape e condotto dell'aria a doppio strato

2. Amplificatore di potenza a commutazione digitale LA

Tecnologia IGBT affidabile conforme agli standard UE "CE"
Elevata stabilità e affidabilità con modulazione di larghezza di impulso a moltiplicazione di frequenza sinusoidale
Elevata efficienza di conversione utilizzando i principi dell'alimentazione a commutazione
Tecnologia elettronica di condivisione automatica della corrente
Eccellenti prestazioni di sicurezza

3. Sistema di protezione servo

Funzioni di protezione complete tra cui sovratensione della rete elettrica, sottotensione, perdita di fase, guasto logico, passaggio del modulo di alimentazione, sovratemperatura, sovracorrente in uscita, sovratensione in uscita, alimentazione di azionamento, sovra-spostamento della piattaforma, temperatura della piattaforma e interblocco esterno.

4. Piattaforma di espansione verticale

Fusione in lega di magnesio con materiale di smorzamento, progettata per campioni di montaggio più grandi. Tutte le piattaforme di estensione sono modellate e analizzate per le frequenze modali per ridurre al minimo l'impatto sulle caratteristiche dinamiche.

5. Sistema di centraggio automatico fotoelettrico

Regola automaticamente la posizione della bobina mobile per mantenere lo stato bilanciato durante le operazioni di carico e scarico.

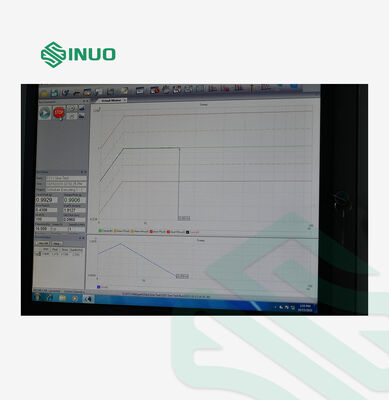

6. Controller di vibrazioni digitali

Sistema a struttura distribuita avanzata con controllo ad anello chiuso realizzato dal processore DSP, garantendo risposta in tempo reale ed elevata efficienza.

Alte prestazioni: Processore DSP a virgola mobile a 32 bit (300 MHz), ADC/DAC a risoluzione a 24 bit, gamma dinamica >90dB, SNR >100dB
Facilità d'uso: Software basato su Windows con procedura guidata automatica e generazione di rapporti di prova
Configurazione flessibile: Design modulare che consente la personalizzazione hardware e software
Sicurezza dei test: Controlli di sicurezza multipli, impostazioni di interblocco e terminazione di emergenza
Report: Generazione con un clic di rapporti di prova Word o PDF con dati completi

Funzionalità del controller

Controllo casuale

Utilizza l'equalizzazione della funzione di trasferimento con segnali casuali gaussiani per il controllo ad anello chiuso multicanale in tempo reale. Gli algoritmi di controllo adattivi rispondono rapidamente alle non linearità del sistema e alle variazioni di carico.

Gamma di frequenza: 0~4680Hz (estendibile a 18750Hz)

Risoluzione: 100, 200, 400, 800, 1600, 3200 linee spettrali

Gamma di potenza di controllo: >90dB

Strategia di controllo: Controllo a canale singolo, media ponderata, valore massimo, valore minimo

Controllo sinusoidale

Fornisce segnali sinusoidali e di sweep sinusoidale di alta qualità con controllo preciso dell'ampiezza, impostazioni di permanenza e opzioni di sweep di frequenza flessibili.

Gamma di frequenza: 1Hz~4680Hz (espandibile a 10000Hz)

Tempo ad anello chiuso: 5 mS

Distorsione armonica: <-100dB

Modalità di sweep di frequenza: Lineare (0~6000 Hz/min), Logaritmico (0~100 Ott/min)

Direzione di sweep: Su, giù

Shock classico

Supporta vari tipi di forma d'onda tra cui onda semisinusoidale, onda a campana, onda rettangolare, onda trapezoidale, onde a dente di sega e onda triangolare con parametri di impulso definiti dall'utente.

Durata dell'impulso: Da 0,5 a 3.000 mS

Larghezza di banda di analisi massima: 22000Hz

Dimensione del frame: Fino a 16384

Conformità agli standard: MIL-STD-810, standard ISO, limiti di controllo delle interruzioni definiti dall'utente
