Apparecchiatura di collaudo del veicolo elettrico

Automotive Rain Simulation & Drying Chamber Waterproof Testing Chamber

Automotive Rain Simulation & Drying Chamber Waterproof Testing Chamber

Marchio:	Sinuo
Numero di modello:	SNQC1001
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 SETTI PER MESE

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Intensità degli spruzzi di pioggia:

5-12 mm±1 mm/min

Pressione di spruzzo dell'ugello:

69-150 kPa±10 kPa

Angolo di spruzzatura:

45° verso la verticale (simula le precipitazioni naturali)

Altezza di asciugatura:

Sfoglio superiore: massimo 2800 mm; sfoglio laterale: min 2600 mm

Diametro dell'ugello spruzzatore:

2.5 mm ± 0.01 mm, spruzzo a cono a 60°, materiale SS304

Quantità dell'ugello:

1, 450 pezzi (spaziati in modo uniforme a 400 mm di distanza)

filtrazione dell'acqua:

Sedimentazione in 3 fasi + maglia in acciaio inossidabile (100 maglie)

Fornitore di energia:

AC 380V ±5%, 50Hz, a 3 fasi

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

5 SETTI PER MESE

Descrizione del prodotto

Automotive Rain Simulation & Drying Chamber Waterproof Testing Chamber

Complied Standards & Clauses

Conforms to IEC 60529 Degrees of protection provided by enclosures (IP Code);

Product Overview

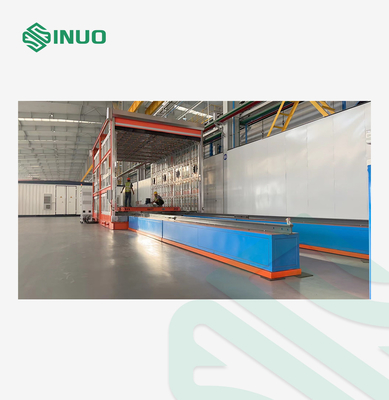

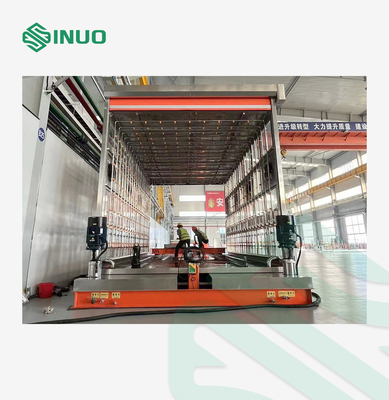

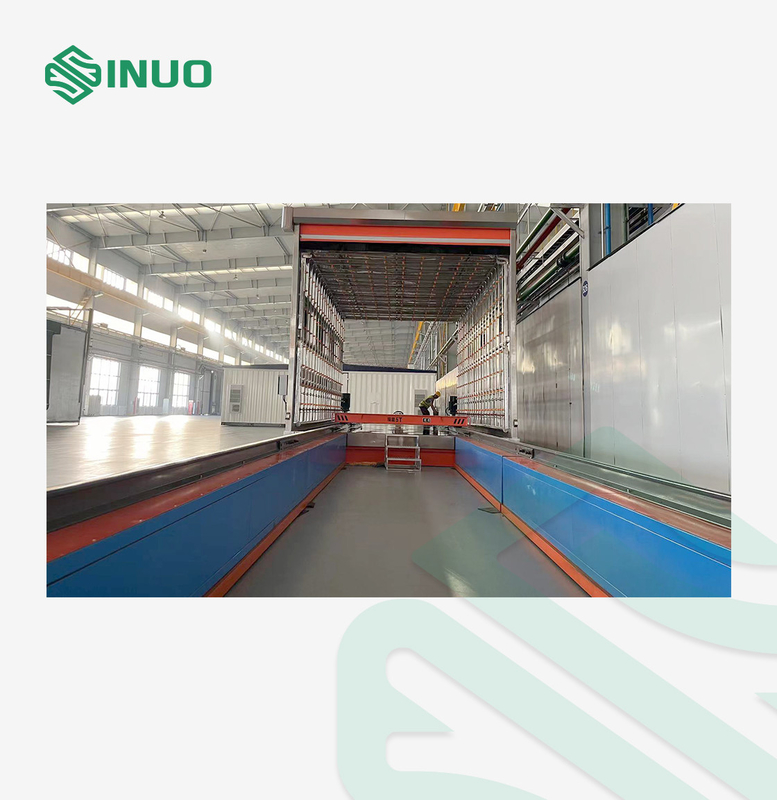

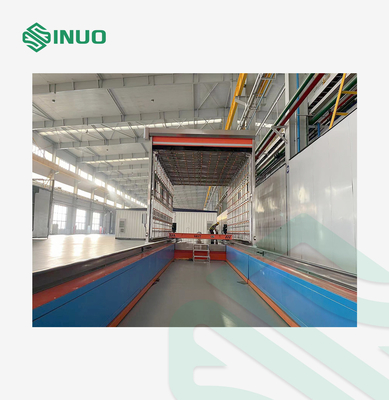

The SNQC1001 Rain and Dry Test Room is a specialized testing solution designed for simulating rain and dry conditions to evaluate the water tightness performance of commercial vehicles, including refrigerated trucks, insulated trucks, and passenger vans.

This test room integrates multi-angle water spray, automated drainage, precise flow and pressure control, and high-efficiency air drying systems, all compliant with major international and Chinese automotive testing standards.

Whether you're validating IP-grade protection, checking sealing performance, or performing routine inspection, SNQC1001 provides reliable, reproducible, and standards-compliant results.

Key Features & Benefits
Simulates natural rainfall conditions (5–12mm/min at 45° angle)
Integrated drying system with centrifugal fans and air knives
Full PLC control with touch panel, remote start, alarms & auto water refill
Meets multiple industry standards: IEC 60529, QC/T 476-2007, GB 29753-2013
Closed water circulation with multi-stage filtration, ensuring nozzle cleanliness
Modular design for easy maintenance, site welding & quick assembly

Technical Parameters

Item	Specification
Model	SNQC1001
Function	Rain and drying test for commercial vehicles
Rainfall Intensity	5–12mm ±1mm/min (adjustable)
Spray Angle	45° to vertical (simulates natural rainfall)
Spray Pressure	69–150 kPa ±10 kPa
Spray Nozzle Diameter	2.5mm ±0.01mm, 60° cone spray, SS304 material
Nozzle Quantity	1,450 pieces (evenly spaced 400mm apart)
Pump Model	KQL100/220-30, 30kW, Flow: 100m³/h, Head: 40m
Drying Fan Model	Dehui/Nantong Centrifugal Fans, 7.5kW × 3 units
Drying Height	Top outlet: max 2800mm; Side outlet: min 2600mm
Water Filtration	3-stage sedimentation + stainless steel mesh (100 mesh)
Power Supply	AC 380V ±5%, 50Hz, 3-phase
Control System	PLC + Touch screen + Remote control
Room Size	Designed for 14m vehicles; walk-in/back-out style
Wall Panel	EPS sandwich panel (50mm thick, 0.426mm color steel plate)
Sound Insulation	Max 75 dB @1m distance
Noise Protection	Double-layer panel with rock wool core (100mm)
Applicable Standards	IEC 60529, QC/T 476-2007, GB 29753-2013, QC/T 450-2010
