Camera di prova impermeabile IPX4 conforme alla norma IEC 60529 per stazioni di ricarica di veicoli elettrici con controllo basato su PLC

Camera di prova impermeabile IPX4 conforme alla norma IEC 60529 per stazioni di ricarica di veicoli elettrici con controllo basato su PLC

Marchio:	Sinuo
Numero di modello:	SN448-3A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Diametro esterno:

Ф102 mm

Diametro calotta sferica:

SФ75,5 mm

Due anelli interni:

24 fori, spaziatura 30°

Quattro anelli esterni:

96 fori, spaziatura 15°

Buchi totali:

121

diametro del foro:

Ф0,5 mm

Portata:

10 l/min ±5%

manometro:

0–1 MPa

Imballaggi particolari:

Custodia in compensato

Capacità di alimentazione:

20 set/mese

Evidenziare:

Camera di prova impermeabile conforme allo standard IEC 60529

Test della stazione di ricarica per veicoli elettrici

attrezzatura di prova IPX4

Descrizione del prodotto

IPX4 Camera di prova impermeabile per stazione di ricarica EV

Conformemente alle norme IEC 60529, questo sistema di prova impermeabile completamente automatico è stato progettato appositamente per testare gli involucri delle stazioni di ricarica dei veicoli elettrici contro le condizioni di spruzzo di acqua IPX4.

Norme e certificazioni

progettati e fabbricati in conformità a:

IEC60529:2013 Gradi di protezione forniti dall'incasso (codice IP)

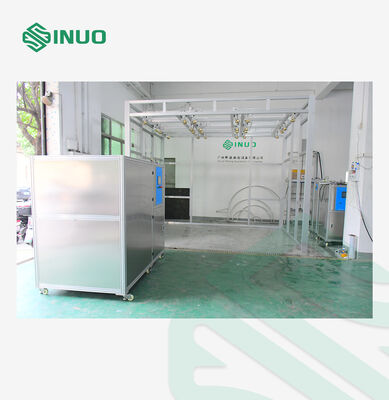

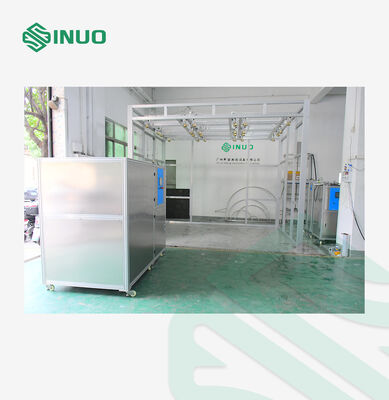

Visualizzazione delle attrezzature

Questo sistema è dotato di un controllo centrale intelligente basato su PLC con funzionamento touchscreen e impostazione dei parametri.5) disposti in una matriceGli angoli di spruzzo regolabili consentono di effettuare prove complete di resistenza all'acqua su stazioni di ricarica di varie specifiche, rendendolo ideale per organizzazioni di prova di terze parti e laboratori di fabbrica.

Specifiche tecniche

Articolo	Parametri
Fornitore di energia	AC380V 50Hz, 15 kW, con interruttore di protezione contro perdite
Dimensione del campione	Standard: 9009002400 mm
Standard di prova	IEC60529-2013, prova IPX4 per la pioggia
Parametri dell'ugello	Diametro esterno: Ф102 mm Diametro del cappuccio sferico: SФ75,5 mm Buco centrale: 1 Due anelli interni: 24 fori, a 30° di distanza Quattro anelli esterni: 96 fori, spaziamento di 15° Total di buchi: 121 Diametro del foro: Ф0,5 mm Materiale: ottone

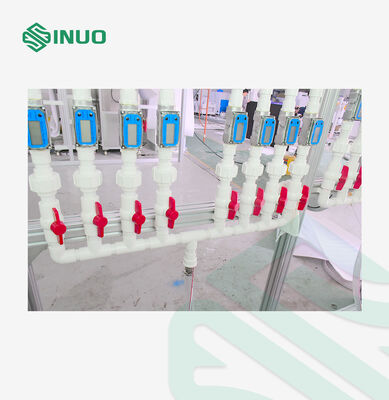

Tasso di flusso	10 L/min ± 5% per ugello, monitorato da un flussometro Il flusso totale può essere impostato direttamente tramite touchscreen
Distanza di precipitazione	Distanza minima dall'ugello al campione: 0,3−0,5 m (per norma)
Direzione dello spruzzo	L'angolo dell'ugello regolabile manualmente in funzione della superficie del campione

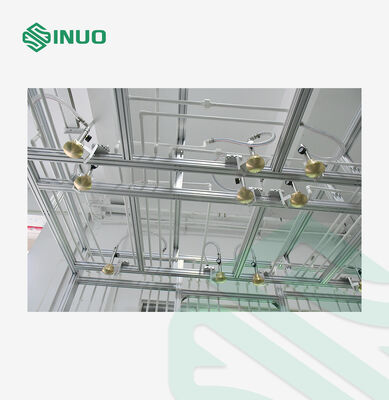

Montaggio dell'ugello	ugelli disposti in cima alla camera, inclinati a 45° verso il basso (regolabili) 6 righe * 4 colonne layout della matrice
Indicatore di pressione	0 ‰ 1 MPa, visualizzabile
Durata della prova	0.01 s 99 min, programmabile
Sistema di approvvigionamento idrico	Spruzzo di acqua fornita dal serbatoio idrico tramite pompa di marca Acqua raccolta e riciclata attraverso il sistema di circolazione Sistema di circolazione dell'acqua costruito dall'utente
Sistema di controllo	Mitsubishi PLC con interfaccia touchscreen e display del flussometro Durata della prova e flusso totale d'acqua regolabile tramite touchscreen Disponibilità di modalità di funzionamento manuale e automatica
Registrazione delle perdite	Controllo manuale
Trattamento dei campioni	Campione caricato/scaricato tramite carrello elevatore
Protezione della sicurezza	Protezione della sequenza di fasi, protezione contro perdite, protezione contro cortocircuiti, protezione contro anomalie di funzionamento

Immagini del prodotto
