Camera ambientale walk-in per temperatura e umidità: caratteristiche, applicazioni e guida alla selezione

La camera ambientale per temperatura e umidità accessibile è progettata per testare interi sistemi o componenti di grandi dimensioni in varie condizioni come bassa temperatura, alta temperatura, fluttuazioni di temperatura, calore costante e calore umido alternato. Conosciuta anche come "stanza a temperatura e umidità costanti", può essere personalizzata in dimensioni e funzionalità in base alle esigenze dell'utente. Il suo design modulare, l'aspetto elegante e il sistema avanzato di flusso d'aria lo rendono adattabile a diverse esigenze di test. Dotata di touchscreen e controller PLC, questa camera è una soluzione high-tech per una simulazione ambientale precisa.

Questo articolo esplora i principi di funzionamento, i campi di applicazione, le caratteristiche tecniche, i principali criteri di selezione e le specifiche della camera termoigrometrica walk-in, offrendo ai lettori una comprensione completa di questo sofisticato prodotto.

ultimo caso aziendale circa Passeggiata in camera di prova ambientale 0

ultimo caso aziendale circa Passeggiata in camera di prova ambientale 1

1. Principio di funzionamento

La camera integra sistemi avanzati di raffreddamento, riscaldamento, umidificazione, deumidificazione e circolazione dell'aria per ottenere un controllo preciso della temperatura e dell'umidità. Il suo interno utilizza un isolamento multistrato e scambiatori di calore ad alta efficienza per garantire un ambiente stabile e uniforme. Il sistema di controllo, alimentato da un microprocessore o PLC e sensori ad alta precisione, monitora e regola continuamente i parametri ambientali in tempo reale per mantenere i valori preimpostati con eccezionale stabilità durante operazioni prolungate.

ultimo caso aziendale circa Passeggiata in camera di prova ambientale 2

2. Campi di applicazione

La camera walk-in è ampiamente utilizzata nei settori che richiedono la simulazione ambientale, tra cui:

Aerospaziale:Testare le prestazioni di materiali e componenti elettronici in condizioni variabili di temperatura e umidità.
Elettronica automobilistica:Simulazione di condizioni climatiche estreme per valutare la durata e l'affidabilità delle parti automobilistiche.
Biomedico e Farmaceutico:Garantire la stabilità e la sicurezza del prodotto in condizioni ambientali controllate.
Conservazione degli alimenti e agricoltura:Studio delle condizioni di conservazione e ricerca agricola.
Prove sui materiali da costruzione:Valutazione della durabilità e delle prestazioni dei materiali da costruzione in diversi fattori ambientali.

ultimo caso aziendale circa Passeggiata in camera di prova ambientale 3

3. Caratteristiche tecniche

Design di grande capacità:Con un interno spazioso, la camera può ospitare più campioni o apparecchiature di grandi dimensioni, migliorando significativamente l'efficienza dei test.
Controllo ad alta precisione:Algoritmi e sensori avanzati garantiscono un controllo preciso della temperatura e dell'umidità per soddisfare i requisiti di test ad alta precisione.
Programmazione a più fasi:Supporta la programmazione multi-segmento, consentendo agli utenti di preimpostare più fasi di test per flussi di lavoro di test completamente automatizzati.
Caratteristiche di sicurezza:Dotato di molteplici meccanismi di sicurezza, tra cui protezione da sovratemperatura, memoria di interruzione di corrente e protezione dalle perdite, garantendo un funzionamento affidabile e sicuro.
Ecologico ed efficiente dal punto di vista energetico:Incorpora componenti di raffreddamento e riscaldamento ad alta efficienza con design a risparmio energetico, riducendo il consumo energetico e allineandosi ai moderni standard ambientali.

4. Criteri chiave di selezione

Quando si seleziona una camera termoigrometrica walk-in, considerare i seguenti fattori:

Requisiti di prova:Definisci gli obiettivi del test, i tipi e le dimensioni dei campioni e le condizioni ambientali richieste per scegliere il modello e le specifiche appropriati.
Precisione del controllo:Assicurati che la camera soddisfi i livelli di precisione richiesti per i tuoi test.
Marchio e supporto post-vendita:Scegli un marchio affidabile per garantire la qualità del prodotto e un servizio post-vendita affidabile.
Rapporto costo-efficacia:Bilancia il prezzo di acquisto, i costi operativi e i vantaggi a lungo termine per selezionare un prodotto con il miglior valore.

5. Parametri tecnici

Capacità	Dimensioni della camera interna (LAP)	Intervallo di temperatura	Specifica/Modello
8m³	200020002000 (mm)	-40°C~+150°C	SN886-8-(-40 °C)
		-50℃～+120℃	SN886-8-(-50 °C)
		-60°C~+150°C	SN886-8-(-60 °C)
		-70°C~+150°C	SN886-8-(-70 °C)
16m³	400020002000 (mm)	-40°C~+150°C	SN886-16-(-40 °C)
		-50℃～+120℃	SN886-16-(-50 °C)
		-60°C~+150°C	SN886-16-(-60 °C)
		-70°C~+150°C	SN886-16-(-70 °C)
24m³	400020003000 (mm)	-40°C~+150°C	SN886-24-(-40 °C)
		-50℃～+120℃	SN886-24-(-50 °C)
		-60°C~+150°C	SN886-24-(-60 °C)
		-70°C~+150°C	SN886-24-(-70 °C)
30m³	500020003000 (mm)	-40°C~+150°C	SN886-30-(-40 °C)
		-50℃～+120℃	SN886-30-(-50 °C)
		-60°C~+150°C	SN886-30-(-60 °C)
		-70°C~+150°C	SN886-30-(-70 °C)

1. Limitazione del campione	Questa camera di prova vieta: Test o conservazione di campioni di sostanze infiammabili, esplosive e volatili Test o conservazione di campioni di sostanze corrosive Analisi o conservazione di campioni biologici Test o conservazione di campioni di sorgenti di forti emissioni elettromagnetiche Test o conservazione di campioni di materiale radioattivo Test o conservazione di campioni di sostanze altamente tossiche Test o conservazione di campioni che potrebbero produrre materiali infiammabili, esplosivi, volatili, altamente tossici, corrosivi e radioattivi durante i test o la conservazione
2. Volume, dimensioni e peso
2.1 Volume del contenuto nominale	6M³
2.2 Dimensioni della camera interna	P(2000)mm×L(1500)mm×A(2000)mm
2.3 Dimensioni esterne	ca. P(3750)mm×L(2120)mm×A(2450)mm
2.4 Peso	ca. 1500 kg
3. Prestazioni
3.1 Intervallo di temperatura	Intervallo di temperatura: -50 ℃ ~ + 120 ℃

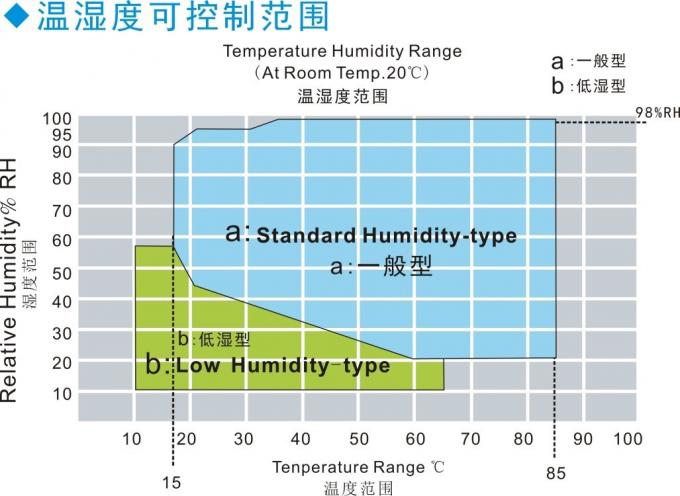

3.2 Intervallo di umidità	(20 ～ 98)% RH (fare riferimento al grafico dell'intervallo controllabile di temperatura e umidità, senza carico umido e termico attivo) Grafico degli intervalli controllabili di temperatura e umidità
3.3 Fluttuazione della temperatura	≤±0,5℃ (la fluttuazione della temperatura è la metà della differenza tra la temperatura massima misurata e la temperatura minima nel punto centrale)
3.4 Uniformità della temperatura	±2,0℃ (l'uniformità della temperatura è la media aritmetica della differenza tra la temperatura più alta e quella più bassa misurate in ciascun test)
3.5 Errore di temperatura	±2,0 ℃
3.6 Tempo di riscaldamento	+20℃～+120℃≤45min (Non lineare senza carico)
3.7 Tempo di raffreddamento	+30℃～-50℃≤75min (non lineare senza carico)
3.8 Errore di umidità relativa (Solo calore umido)	±3%UR
3.9 Rumore di lavoro	Livello sonoro ≤ 75 dB (Misurato in una stanza insonorizzata con una temperatura ambiente di 25°C e un'eco bassa; utilizzando la ponderazione A, viene testato il valore medio di 8 punti; ciascun punto di prova è a 1 metro dalla sorgente del rumore e a 1 metro dal suolo)
4. Caratteristiche strutturali
4.1 Materiale	1. Materiale della parete esterna: lamiera di acciaio laminata a freddo, verniciatura a polvere avanzata con decapaggio e fosfatazione 2. Materiale della parete interna: piastra in acciaio inossidabile SUS304# 3. Materiale isolante della camera: schiuma di poliuretano rigido + fibra di vetro
4.2 Parti del condotto dell'aria	Ventilatore centrifugo; l'uscita dell'aria può regolare il volume dell'aria, l'altezza e il volume dell'aria di ritorno
4.3 Porta	Doppia porta a cerniera aperta, adotta una maniglia senza reazione, dotata di finestra di osservazione, lampada di illuminazione, dispositivo di riscaldamento elettrico anticondensa per telaio di finestra/porta, dimensioni di apertura della porta: (circa) 1,5 * 2 M
4.4 Finestra di osservazione	Sulla porta sono presenti due finestre di osservazione in vetro temperato antideflagrante con pellicola conduttiva (con funzione anticondensa) 500 L × 600 A (mm)
4.5 Ventilatore	Ventilatore centrifugo ad asse lungo
4.6 Rack per campioni	Due portavassoi mobili regolabili integrati in acciaio inossidabile
4.7 Girante	Utilizzare la girante in acciaio inossidabile importata da Taiwan
4.8 Riscaldatore	Resistenza elettrica in lega di nichel-cromo
4.9 Compressore di refrigerazione	Compressore Bitzer della Germania
4.10 Evaporatore	Evaporatore del tipo ad alette
4.11 Metodo di refrigerazione	Cascata di compressori meccanici
4.12 Metodo di raffreddamento	Raffreddamento ad aria
4.13 Strumento di controllo della temperatura	TH1200-A, controller programmabile touch LCD intelligente da 7 pollici
4.14 Foro di piombo	Φ100mm, 1pz, dotato di uno speciale tappo in gommapiuma (situato sul lato sinistro della camera)
5. Sistemi di riscaldamento, umidificazione e refrigerazione e loro principi di funzionamento
5.1 Impianto di riscaldamento	Filo riscaldante incorporato in lega di nichel-cromo con tubo di riscaldamento antisecco con manicotto in acciaio inossidabile
	Per il riscaldamento viene utilizzato il riscaldatore elettrico per riscaldamento ad alta velocità in acciaio inossidabile con aletta a forma di U
	Sistema completamente indipendente, non influenza il circuito di controllo
5.2 Sistema di umidificazione	Metodo di umidificazione: 1. Metodo di umidificazione della caldaia esterna rimovibile o umidificazione del serbatoio dell'acqua integrato 2. Umidificatore corazzato in acciaio inox 3. Modalità di controllo dell'umidificatore: senza contatto e altra regolazione periodica dell'ampiezza dell'impulso, SSR (relè a stato solido) 4. Dispositivo di controllo del livello dell'acqua, dispositivo di combustione anti-secco dell'umidificatore, dispositivo di raccolta dei sedimenti, finestra di osservazione del livello del liquido 5. Potenza dell'umidificatore: 12KW
Sistema di umidificazione	Umidificatore: 1. Dispositivo di alimentazione dell'acqua completamente automatico o rifornimento automatico elettrico dell'acqua a pulsante 2. Interruttore di livello elettronico a doppio livello dell'acqua ad alta e bassa temperatura per evitare malfunzionamenti 3. Protezione dalla carenza d'acqua e dalla combustione dell'aria in caso di temperatura eccessiva + protezione del livello dell'acqua estremamente basso + protezione dagli straordinari per la fornitura di acqua per garantire il funzionamento sicuro delle apparecchiature
5.3 Sistema di refrigerazione	Metodo di raffreddamento: raffreddamento ad aria
	Compressore di refrigerazione: Germania Bitzercompressore con refrigerante ecologico
	Tubo in rame refrigerante: tubo in rame refrigerante K-TYPE a spirale interna
	Condensatore: condensatore raffreddato ad aria del tipo ad alette a forma di onda
	Evaporatore: evaporatore FIN—TUBE di tipo inclinato
	Elemento di congelamento: elettrovalvola originale importata, filtro di asciugatura, ecc.
5.4 Caratteristiche	Le tubazioni dell'intero sistema sono sottoposte ad un test di rilevamento perdite da 22 kg
	L'impianto di riscaldamento e raffrescamento è completamente autonomo
	Il sistema può impedire il ritorno dell'aria ad alta temperatura e ad alta pressione
	Tutti i programmi d'azione del sistema di refrigerazione sono completamente controllati dal controller del microcomputer
