Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9

Marchio:	Sinuo
Numero di modello:	SN4412-36CBM
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 insieme/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

dimensione interna della camera:

3000*4000*3000MM (D*W*H)

Più grande dimensione del campione:

2100x900x1000 millimetro (HxWxL)

Più piccola dimensione del campione:

500*500*500 millimetro (HxWxL)

Temperatura dell'acqua dello spruzzo:

RT~90℃ può essere messo

Pressione dello spruzzo d'acqua:

8000~10000Kpa

Flusso dello spruzzo d'acqua:

14~16L/min

Norma aderita:

IEC 61851

Termine di garanzia:

Un anno

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 insieme/mese

Evidenziare:

Sala di collaudo dello spruzzo d'acqua di EVSE

Sala di collaudo dello spruzzo d'acqua di IEC 61851

Camera di prova ad alta temperatura di EVSE

Descrizione del prodotto

Sala di collaudo ad alta temperatura ad alta pressione dell'ingresso dell'acqua di IEC 61851-22 EVSE IPX9

Norme & clausole aderite

Questa partita di trivellazione a getto della sala di collaudo dell'acqua ad alta temperatura ad alta pressione del IPX9K delle persone senza appuntamento i requisiti della prova IPX9, di IEC 60529 è richiesto dall'IEC 61851-22 Claus 8,4, latta utilizzata per verificare i sistemi di carico del veicolo elettrico.

Parametri tecnici

Dimensione di struttura interna	300040003000MM (DWH)
Dimensione di struttura esterna	Approssimativamente 400050004000 millimetro (DWH) (utenti di ingegneria della serra, del canaletto di scolo e di messa a terra trattare da soli).
Il più grande campione dell'utente	2100x900x1000 millimetro (HxWxL); Peso del campione: 500KG
Il più piccolo campione dell'utente	500500500 millimetro (HxWxL); Peso del campione: 30KG
Sistema antincendio	Composto di pompa idraulica ad alta pressione ed ad alta temperatura italiana, di manometro ad alta pressione ed ad alta temperatura dell'acqua, di elettrovalvola a solenoide ad alta pressione ed ad alta temperatura e di tubo idraulico ad alta pressione ed ad alta temperatura.
Temperatura dell'acqua dello spruzzo	RT~90℃ può essere messo (RT è la temperatura ambiente)
Angolo di spruzzo	Lo spruzzo può riguardare l'intera superficie del campione e l'angolo di spruzzo è perpendicolare alla superficie del campione.
Pressione dello spruzzo d'acqua	8000~10000Kpa
Flusso dello spruzzo d'acqua	14~16L/min
La distanza fra l'ugello ed il campione	175±25mm
Tempo dello spruzzo d'acqua	30S/m2 (può essere messo)
Controllo di tempo di operazione	1s~9999h59min59s (regolabile)
Ricezione della superficie	Lati superiori e circostanti del prodotto
Manometro dello spruzzo d'acqua	Può visualizzare la pressione dello spruzzo d'acqua
Sistema di controllo	Il sistema di controllo del touch screen indipendente è ricercato e messo a punto dalla nostra società.
Serbatoio di acqua di riscaldamento (incubatrice)	1 PC
Trasporto dell'automobile del campione	500kg
Numero degli ugelli	3 pc, uno installati sulla cima per spruzzare la superficie superiore del campione; uno installato dal lato per spruzzare la superficie intorno al campione; e quello finale installato sul fondo per spruzzare il fondo del campione.
Traiettoria dello spruzzo	Prenda eseguire la traiettoria in forma di s come il principio di moto del getto ed utilizzi quattro servomotori per progettare il braccio del robot per completare lo spruzzo d'acqua da 5 lati. Con 30S per metro di m2 come il tempo della prova di riferimento di base, l'intera traiettoria può essere fissata per completare il tempo e può mettere in 150-300S (5 metri quadri). Nel mettere, l'operatore può introdurre la dimensione secondo le dimensioni, la lunghezza, la larghezza e l'altezza del prodotto. Il sistema di manipolazione completa automaticamente la prova che esegue la pista per prova ordinata. Dopo che la prova è completata, il braccio ritorna al punto originale ed il dispositivo ha richiami sani e leggeri.
Metodo di disposizione del campione	1. Adotti un carrello elevatore per caricare e scaricare i campioni ed il cliente del carrello elevatore lo preparerà dall'utente (il fornitore fornisce le specifiche); 2. Adotti il veicolo aereo per sollevare i campioni alla porta dell'attrezzatura e poi chieda al camion manuale del campione per avanzare allo spazio della prova. Dopo che la porta è chiusa, il sistema richiama che una prova convenzionale può essere effettuata.
Sistema a acqua puro	Fornisca l'attrezzatura pura dell'acqua 50L/H, fornisca la fonte d'acqua per il riscaldamento e spruzzi l'acqua per riciclare.
Alimentazione elettrica	A cinque vie trifase di AC380V, 50Hz; potere: circa 100KW (nessun carico); fornito esclusivamente di commutatore dell'aria 120A, il commutatore dell'aria deve avere terminali fili ed il cavo di alimentazione è metri quadri ≥50.
Apparato circolatorio dell'acqua	1) La fonte d'acqua non può essere riciclata (Poiché la fonte d'acqua è sporca dopo che la batteria è collaudata, è raccomandato per vuotare l'acqua usata al carro armato delle acque luride). 2) Se l'utente considera l'acqua che ricicla, prepari prego in anticipo lo stagno di ritorno e lo stagno pulito; 3) L'utente della conduttura preparerà in anticipo; 4) La dimensione dello stagno di ritorno: 100010001500mm (DWH) 5) La dimensione di chiaro serbatoio di acqua: 100010001200mm (DWH) 6) Dispositivo di filtrazione dell'acqua (facoltativo) Se gli utenti considerano l'acqua che ricicla, prepari prego in anticipo lo stagno di ritorno e lo stagno pulito.
Dispositivo del filtrante di acqua (facoltativo, il costo è supplementare)	Dopo che l'acqua nel processo della prova sfocia nello stagno di ritorno, l'acqua nello stagno pulito è pompata nel carro armato del filtro a sacco dalla pompa idraulica pulita dello stagno e l'acqua filtrata è restituita al serbatoio di acqua.
Materiale della struttura
Ugello	Tubo idraulico di acciaio inossidabile di SUS 304
Serbatoio di acqua	SUS 304 di acciaio inossidabile
Accessori elettrici di controllo	Adotti le marche ben note internazionali quali Schneider e Omron

Panoramica dell'attrezzatura

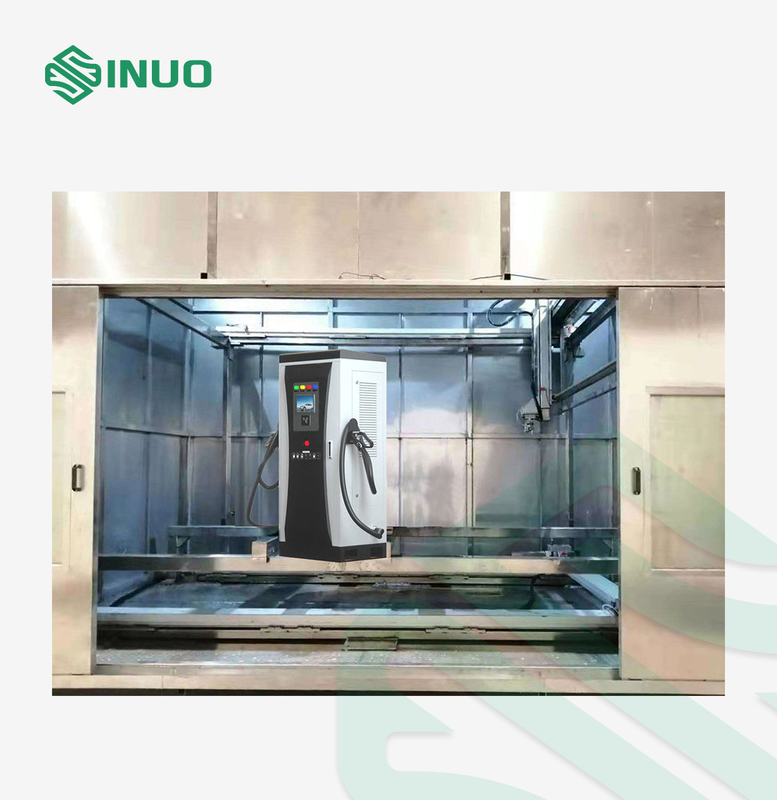

La sala di collaudo è composta da banco di prova, di serbatoio dell'acqua, di gruppo di regolazione, di zona cuscinetto d'asciugamento del prodotto e di sistema a spruzzo. Le dimensioni della sala di collaudo possono essere personalizzate secondo i campioni specifici del cliente.

Sistema di riscaldamento:

Il cavo di riscaldamento utilizzato nell'alta frequenza è molto importante in questo sistema. La selezione materiale impropria del tubo di riscaldamento ha un breve tempo di impiego ed è a cortocircuito incline dell'imbuto. È estremamente inopportuna ed affliggente per gli utenti con gli alti requisiti e seriamente colpisce il progresso di ispezione di produzione. Per questo motivo, la società ha sviluppato l'ultimo nuovo tipo di telaio di riscaldamento ceramico. Il materiale ceramico ha resistenza ad alta temperatura, buon isolamento e non causerà la perdita ed il cortocircuito. Il cavo di riscaldamento inserito dal mezzo è importato dalla Germania ed il diametro di cavo è spesso con la resistenza ad alta temperatura e la resistenza bruciante asciutta. Il tubo di vetro di quarzo è inserito in mezzo al cavo di riscaldamento. La sua funzione importante è di impedire il cavo di riscaldamento diventare morbida e la caduta quando le ustioni di riscaldamento del cavo rosse, provocando il cortocircuito causato tramite il contatto fra il cavo di riscaldamento ed il metallo della camera interna.

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 0

(Condotto termico del serbatoio di acqua)

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 1

(L'Italia ha importato la temperatura elevata e la pompa idraulica ad alta pressione)

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 2

(Flussometro elettronico ad alta temperatura ed ad alta pressione)

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 3

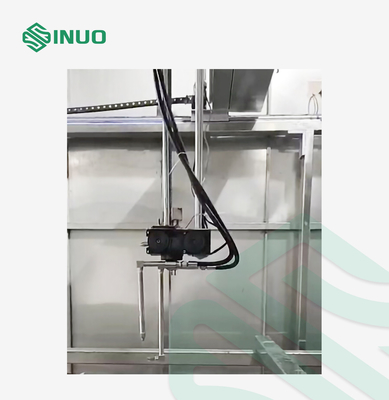

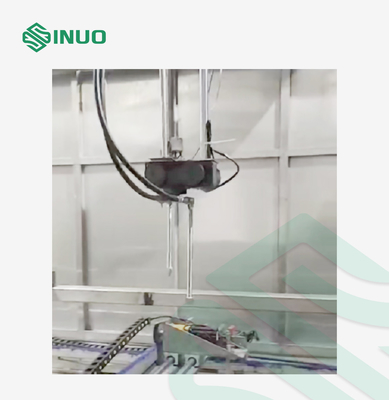

(Supporto del campione e dell'ugello)

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 4

(Sensore di calibratura di pressione di acqua)

Camera di prova ad alta temperatura della sala di collaudo dello spruzzo d'acqua di IEC 61851 di EVSE IPX9 5

(Sensore di calibratura di pressione di acqua)

Configurazione principale

Nome	Marca ed origine	Quantità	Unità
Regolatore di touch screen	Siemens	1	Metta
Contattore di CA	La Francia Schneider	1	PC
Relè intermedio	La Francia Schneider	1	PC
Filtro	Taiwan	1	PC
Motore della piattaforma girevole	Taiwan STS	1	PC
Sensore	Taiwan Fotek	1	PC
Bottone di acciaio inossidabile con luce	La Cina	1	PC
Fusibile	Fuji	1	PC
Interruttore di accensione principale	La Francia Schneider	1	PC
Elettrovalvola a solenoide ad alta pressione	L'Italia sistemi MV	5	PC
Conduttura di collegamento	tubo idraulico di acciaio inossidabile 304	5	PC
Regolatore dello SpA	Siemens	1	PC
Flussometro elettronico	La Cina	1	PC
Sensore elettronico di pressione	Sinuo	1	PC
Motore	Taiwan STS	1	Metta
Pompa di tuffatore	FALCO	1	PC
