Panoramica del prodotto

1. Scopo del sistema

1,1 lo scopo di prova di questo sistema di prova è pricipalmente di provare il prodotto nello stato di pioggia, la capacità del prodotto di impedire la penetrazione di acqua piovana e della prestazione impermeabile durante o dopo la pioggia.

1,2 per controllare se il montaggio del corpo del veicolo, delle porte, delle finestre e del tettuccio apribile è normale, se la prestazione di sigillatura è affidabile e se il metodo dell'installazione è corretto

1,3 questo sistema di prova pricipalmente è usato per la prestazione di sigillatura impermeabile di vari tipi di carrozze ferroviarie, di furgoni, ecc.

2. Norme applicate

Limite e metodo di prova di prestazione della prova della pioggia di QC/T 476-2007 per il bus

Termini tecnici e metodi di prova di QC/T 450-2010 per i veicoli isolati ed i veicoli refrigerati

QC/T 453-2009 Van Transporter

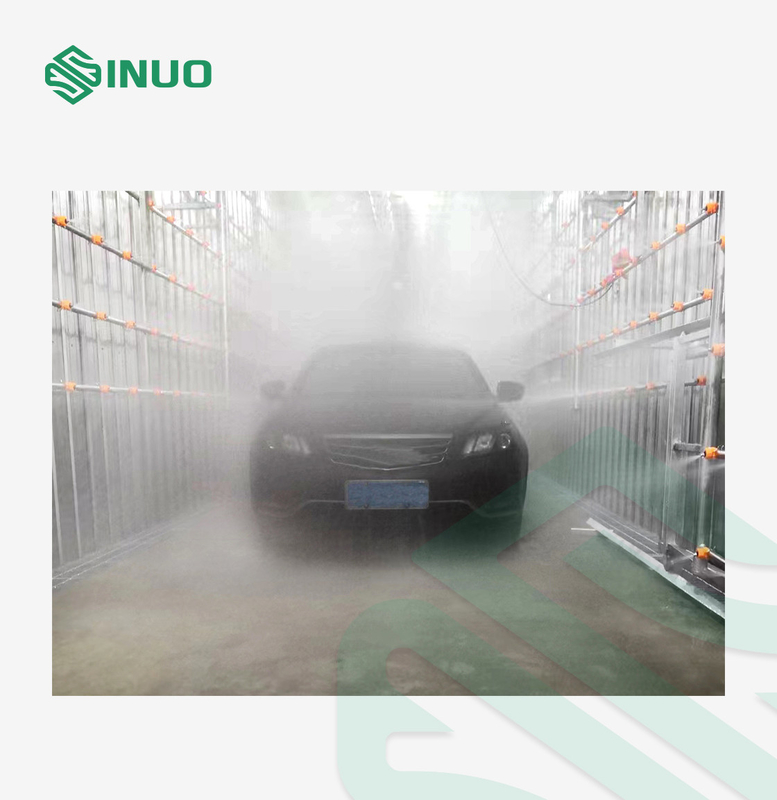

La prova della pioggia è effettuata in una stanza speciale della pioggia. L'intensità di piovosità è 5-12mm/min e la direzione è ad angolo di 0-45 gradi dal verticale.

3. Parametro progettuale

3.1. Funzione di sistema: È usata per la prova della pioggia della prestazione di sigillamento del veicolo. Appropri alle dimensioni del veicolo

3.2. Intensità della pioggia: la media della parte anteriore è 7-12±1mm/min e la media dei due lati, superiore, più basso e posteriore è 5-8±1mm/min. L'intensità della pioggia di ogni parte può essere ha regolato manualmente e visualizzato sul pannello di controllo.

3.3. Alimentazione elettrica: CA 380V±5% a cinque vie trifase 50Hz

3.4. Pressione dell'iniezione dell'ugello: 275kPa±10kPa

3.5. Manometro: Inserisca un manometro allo sbocco della pompa idraulica, pressione: 0~0.5MPa.

3.6. Flussometro: Un flussometro è installato dietro la valvola di regolazione di flusso dello sbocco della pompa idraulica, il flusso totale: 0~150m3/h e sei insiemi dei flussometri elettromagnetici si aggiungono ai tubi del ramo per visualizzare il flusso di ogni superficie.

3.7. Pioggia del tempo: 1~60min.

3.8. La dimensione esterna del sostegno dello spruzzo della sala di collaudo della pioggia (altezza del × di larghezza del × di lunghezza): circa ~11000 × 4500mm del × 4000.

3.9. La struttura della sala di collaudo della pioggia adotta il drive-in ed il tipo inverso-fuori progettazione del corpo del sistema, lasciante un foro della porta affinchè i veicoli entri e per uscire, ma nessuna porta è installata. La dimensione del corpo del sistema è progettata secondo un camion dei vigili del fuoco dei 6 tester e la struttura è fatta del tubo quadrato galvanizzato la caldo-immersione. La parete interna della parete è fatta di acciaio inossidabile 304, lo spessore è 0.426mm, la parete esterna è fatta del piatto d'acciaio di colore grigio, lo spessore è 0.426mm, i lati destri e sinistri della parete si aggiungono con due finestre di osservazione di 1800*1200mm ciascuno e la struttura è fatta del tubo quadrato galvanizzato la caldo-immersione come struttura di sostegno.

Introduzione delle caratteristiche della struttura

4. Requisiti della struttura

4.1. Sulla base dei principi di affidabilità avanzata, l'economia e la praticità, completamente considerano le caratteristiche del prodotto, attivamente adottano la tecnologia avanzata e matura e l'attrezzatura, migliorare l'abilità di rilevazione del dispositivo di tenuta idraulica del pezzo in lavorazione, fare questo indice soddisfare le richieste tecniche specificate e migliorano l'adattabilità di prova del prodotto. Allo stesso tempo, inoltre consideriamo la prossimità di manutenzione e la convenienza dell'attrezzatura.

4.2. La nostra progettazione raggiunge una disposizione ragionevole, logistica regolare e presta attenzione alle misure economizzarici d'energia attrezzatura ed uso razionale di energia.

4.3. Questo sistema di prova applica le politiche nazionali ed i regolamenti su protezione dell'ambiente, su sicurezza e salubrità di lavoro e l'intero progetto rispetta i limiti di emissione nazionali e le norme di salubrità.

4.4. La selezione di attrezzature e di materiali è pricipalmente domestica, in modo da raggiungere lo scopo di essere economica, ragionevole, affidabile ed avanzata.

4.5. Requisiti principali della disposizione:

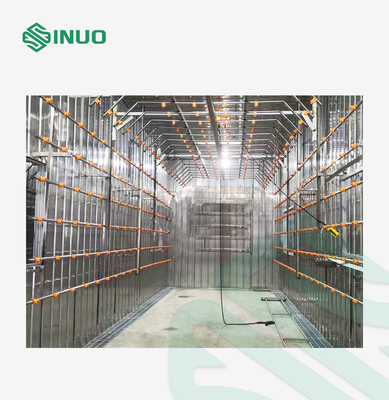

Può adattarsi ai vari modelli. La cima della struttura del tubo dello spruzzo può essere regolato su e giù, la parte anteriore destra e sinistra è riparata e la parte posteriore è un tipo di traduzione di vibrazione. I tubi dello spruzzo e le tubature dell'acqua nella stanza della pioggia tutti sono fatti di acciaio inossidabile. Può assicurare che tutti i tipi di veicoli possano guidare con da soli.

Per questi nove angoli obliqui, secondo la norma convenzionale della prova, la prova parallela della pioggia di angolo è più di 3H e gli angoli restanti sono spruzzati solitamente per 10 minuti ed ogni stato è ripetuto 5 volte. Ciò può essere messa dal programma (il periodo di spruzzatura dell'acqua di ogni stato e dal numero dei cicli di spruzzatura dell'acqua in ogni stato). Sul touch screen, i programmi di prova di ogni impresa possono anche essere pubblicati e conservati, di modo che la prova può essere chiamata la volta prossima.

5. Descrizione del sistema, prestazione e parametri

5,1 dispositivo della doccia di pioggia

Il dispositivo della doccia di pioggia pricipalmente include: pompa idraulica, valvola regolante la pressione automatica, manometro dell'acqua (o sensore di pressione di acqua), conduttura principale, conduttura del ramo, flussometro elettromagnetico, sensore di pressione, valvola di regolazione di flusso, scaffale di tubo dell'ugello, dell'ugello, sistema commovente dello scaffale di tubo dell'ugello, sistema di controllo elettronico, ecc.

5.1.1 l'intensità media della pioggia alla parte anteriore del corpo del veicolo è (12±1) mm/min e l'intensità media della pioggia sul lato, sulla parte posteriore, sull'alto e sul basso del corpo del veicolo è (8±1) mm/min. L'intensità di pioggia può essere regolato regolando la valvola.

5.1.2 la regolazione di pressione del rifornimento idrico della pompa idraulica deve assicurare che la pressione dello sbocco dell'acqua dell'ugello sia 150kPa±10kPa. Il numero delle pompe configurate, della testa, del flusso e del diametro del tubo dovrebbe soddisfare le richieste del sistema. Ogni superficie dello spruzzo dovrebbe riguardare i modelli di più grandi dimensioni in questione nella prova della pioggia come pure nelle varie parti ispezionate di vari modelli e della lunghezza delle sezioni medie e posteriori della parte anteriore, della doccia di pioggia per adattarsi ai cambiamenti nella forma e nella dimensione del veicolo.

5.1.3 il dispositivo della doccia di pioggia dovrebbe assicurare che l'acqua sia spruzzata sul veicolo dalle direzioni posteriori, inferiori, laterali e superiori della parte anteriore, per evitare gli angoli morti dello spruzzo d'acqua ed assicuri che la pressione ed il flusso dello spruzzo d'acqua corrispondano ad ogni parte del veicolo per rispettare le norme: Requisiti di QC/T 476-2007.

5.1.4 la struttura della struttura della conduttura della doccia di pioggia è semplice e bella mentre si assicura antiruggine ed a prova di scossa.

5,2 sistema antincendio

Materiale della conduttura: Il tubo principale adotta il tubo di acciaio inossidabile, il tubo del ramo adotta il tubo di acciaio inossidabile, la valvola di regolazione adotta la valvola a farfalla e la conduttura è fornita di manometro e di misuratore di portata. Assicuri che l'attrezzatura funzioni normalmente. I tubi del ramo sono sistemati uniformemente per assicurare anche la piovosità nella doccia di pioggia.

5,3 attrezzatura della pioggia

Pricipalmente è composto di pompa idraulica ed il suoi motore di azionamento, valvola regolante la pressione, valvola a farfalla, valvola di intercettazione, manometro, flussometro, accessori della conduttura dell'acqua, ugello, bacino idrico, sostegno e dispositivo di regolamento dell'azionamento della struttura dell'ugello.

5.3.1 il manometro di A è richiesto allo sbocco dell'acqua della pompa per visualizzare la pressione del rifornimento idrico del sistema.

5.3.2 un misuratore di portata è installato in moda da potere afferrare in qualunque momento il rifornimento idrico.

5.3.3 una valvola regolante la pressione è installata nella rete di tubazioni per regolare e controllare il flusso e la pressione.

5.3.4 sistemi le valvole manuali nella conduttura principale e nella conduttura del ramo per controllare indipendente la rilevazione della parete anteriore, della parete laterale, della copertura superiore e della parete posteriore, in modo da aprire o chiudere una determinata assemblea dello spruzzo.

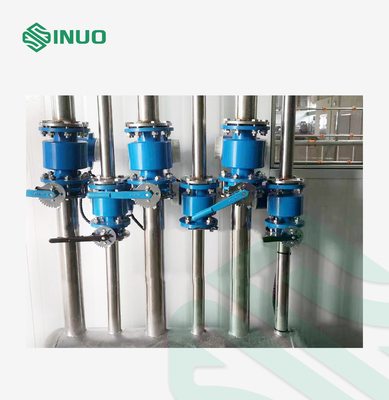

5.3.5 la progettazione del tubo dello spruzzo dovrebbe assicurare che sia facile da installare, riparare e mantenere. Tutti i tubi dello spruzzo sono progettati in un di stampo fisso e gli ugelli sono in una forma che può essere sostituita rapidamente (il materiale dell'ugello è acciaio inossidabile 304 ed il morsetto è polipropilene).

5.3.6 consideriamo la convenienza della sostituzione dell'ugello e del bloccaggio eliminante, in modo dalla progettazione è facile da mantenere e riparare.

5.3.7 il rifornimento idrico dalla pompa è richiesto per essere diviso in sei rami attraverso la conduttura, che sono forniti rispettivamente alla parete anteriore, alla parete posteriore, alla copertura superiore, alla parete sinistra ed alla giusta assemblea dello spruzzo d'acqua della parete. E un ramo come tubo di scarico (utilizzato quando puliscono e cambiando acqua).

5.3.8 c'è una valvola di scarico manuale per assicurarsi che non ci sia l'acqua nella rete del tubo dopo che il sistema è chiuso, cioè, l'acqua nella rete del tubo può completamente essere scaricata e può essere scaricata nel sistema di depurazione delle acque

5,6 dispositivo di filtraggio

Un filtro Y tipo si aggiunge allo sbocco dell'acqua del serbatoio di acqua, in modo dal progetto non usa l'acqua di circolazione, il rifornimento idrico di acqua di rubinetto, acque luride e l'acqua fangosa ed è raccomandato per non utilizzare un dispositivo del filtrante di due-strato.

5,7 parametri della pompa

5.7.1 le pompe centralmente sono sistemate nella cabina delle pompe, l'assemblea della pompa è fornita della vibrazione che attenua i dispositivi ed il fondamento è 100mm superiore alla terra;

5.7.2 pompa idraulica centrifuga del rifornimento idrico: Shanghai Kaiquan

5.7.3 pompa idraulica: portata Q: 120m3/h, testa H: 50 m., potere: 11 chilowatt, quantità: 1 per uso e 1 per backup (standard industriale)

5.7.4 pompa per acque luride: 2.2KW, pompa per acque luride doppio dimensionale, 18M2/H, quantità: 1 insieme

5,8 sistema di controllo meccanico

5.8.1 la gamma dello spruzzo può essere messa dal regolatore. Lo spruzzo superiore può essere ha regolato su e giù dovuto la grande differenza dell'altezza del veicolo. Il livello impermeabile del motore raggiunge IP55. La lunghezza dei tubi dello spruzzo superiore e laterale è circa 8500mm.

5.8.2 sistema di sollevamento del meccanismo

5.8.2.1 su e giù il colpo della struttura di sollevamento superiore è circa 1200mm e la struttura elettrica della gru è adottata: il riduttore, il filo di acciaio, il motore conico e le armi meccaniche forbici tipe sono installati rispettivamente da entrambi i lati per collegarsi con la struttura d'acciaio della casa, come guida quando solleva su e giù.

Riduttore di 5.8.2.2: Adotta il meccanismo di trasmissione elicoidale dell'ingranaggio di fisso-asse e gli ingranaggi e le assi di ingranaggio sono fatti dell'acciaio legato con il trattamento termico. Fornito di commutatore di limite per impedire il meccanismo di sollevamento la caduta incontrollabile.

Cavo metallico d'acciaio di 5.8.2.3: È un tipo di cavo metallico di sollevamento, che assicura la durevolezza. Motore conico: Il motore di sollevamento adotta un rotore conico di grande coppia di torsione dinamica per rompere il motore asincrono e nessun freno esterno è richiesto.

Tonnellaggio di sollevamento di 5.8.2.4: circa 2T
