Passeggiata in camera di prova ambientale

IEC 60068-2-6 Temperatura lineare umidità e vibrazione Tre camera di prova completa 5400L

IEC 60068-2-6 Temperatura lineare umidità e vibrazione Tre camera di prova completa 5400L

Marchio:	Sinuo
Numero di modello:	SN888-7200B-CT
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Intervallo di umidità:

20%~98%RH

Dimensione dello studio:

(W×D×H) 220×220×150 cm

Temperature comunemente utilizzate:

-40°C+180°C

Temperatura limite:

-70 ̊+180°C

Variazioni di temperatura:

≤ ± 0,5°C (senza carico, stato costante)

Deviazione di temperatura:

≤ ±2°C (senza carico, stato costante)

Tempo di riscaldamento:

-40°C+180°C Circa 70 minuti, ∼3°C/min, lineare, senza carico

Tempo di raffreddamento:

+180°C ∼40°C circa 70min, ∼3°C/min, lineare, senza carico

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 serie al mese

Evidenziare:

Camera di prova di umidità a temperatura lineare

Camera di prova di temperatura e umidità 5400L

Camera di prova di temperatura di vibrazione e umidità

Descrizione del prodotto

IEC 60068-2-6 Temperatura lineare umidità e vibrazione Tre camera di prova completa 5400L

Norme e clausole rispettate

IEC 60068-2-6:1995 Prova ambientale per prodotti elettrici ed elettronici - Parte 2: Metodi di prova Prova Fc: Vibrazione (sinusoidale)

IEC 60068-2-1:2007 Prova ambientale per prodotti elettrici e elettrici - Parte 2-1: prove - prova A: freddo, IDT

IEC60068-2-2: 2007 Prova ambientale - Parte 2-1:Sacque di prova B - Calore secco, IDT

IEC60068-2-30:2005 Prova ambientale-parte 2-30:Sacque-prova Db.: calore umido, ciclo ciclico ((12h+12h), IDT

IEC60068-2-78:2001 Prova ambientale-parte 2-78:Prove-cabina di prova: calore umido, costante

Stato, IDT

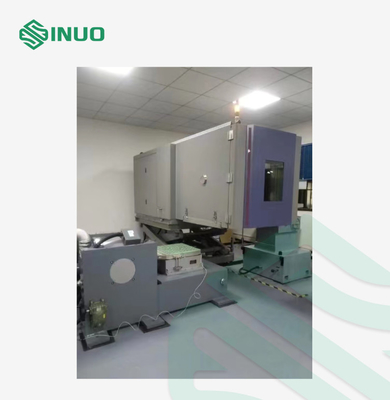

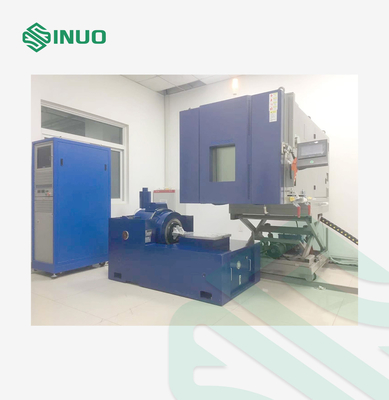

Visualizzazione del prodotto

Applicazione:Fornisce un ambiente di variazione della temperatura e dell'umidità per le unità di ricerca scientifica e di produzione quali l'aerospaziale, l'aviazione, il petrolio, l'industria chimica, le forze armate, le automobili (motoscicli),navi, elettronica, comunicazioni, batterie di potenza e altre unità di ricerca e produzione scientifica.I campioni simulati sono caricati con vibrazioni simulate in condizioni ambientali variabili di temperatura e umiditàI test di adattabilità e di sicurezza dei componenti elettronici forniscono test di affidabilità, screening dei prodotti, ecc.

Caratteristiche:1.Questa apparecchiatura è nuova di zecca, con progettazione strutturale avanzata e ragionevole del sistema di prova e processo di fabbricazione standardizzato.È un prodotto sviluppato in modo indipendente con un aspetto bello e generoso.

2I principali componenti funzionali di questa camera di prova adottano configurazioni di marchi di fama mondiale, i principi tecnici sono avanzati e affidabili,e il rumore e il risparmio energetico sono controllati in modo ottimale - le sue prestazioni sono paragonabili a prodotti stranieri simili.

3L'adeguamento e l'assemblaggio delle parti sono ben abbinati e i principali componenti funzionali sono tutti importati da livelli avanzati a livello internazionale.che migliora la sicurezza e l'affidabilità del prodotto e garantisce i requisiti di utilizzo a lungo termine e ad alta frequenza degli utenti.

4. L'apparecchiatura ha una buona operabilità, una buona manutenzione, una buona stabilità e durabilità a temperatura, buone prestazioni di sicurezza e non inquina l'ambiente o danneggia la salute umana.

5Tutti i fili nel cabinet di controllo hanno numeri di serie e numeri di serie stampati e prodotti da apparecchiature speciali, e le linee sono chiare e visibili a colpo d'occhio.

Parametri tecnici

Principali parametri tecnici della camera di temperatura e umidità
Dimensione dello studio	(W×D×H) 220×220×150 cm, volume 5400L
Dimensioni complessive (circa)	(W×D×H) 260×585cm*altezza: 1- Condizioni di temperatura e umidità separate: il massimo è di 280 cm 2. Quando si fa vibrazione verticale e temperatura e umidità: l'altezza è di circa 360cm -------- I prodotti non standard sono soggetti al progetto finale. L'altezza è correlata all'altezza del tavolo di vibrazione. Un tavolo di vibrazione da 2 tonnellate è di circa 1,7 metri)
Intervallo di temperatura	Temperature comunemente utilizzate: -40°C+180°C Temperatura limite: -70°C+180°C
Variazioni di temperatura	≤ ± 0,5°C (senza carico, stato costante)
Disparità di temperatura	≤ ±2°C (senza carico, stato costante)
Tempo di riscaldamento	-40°C+180°C Circa 70 minuti, ∼3°C/min, lineare, senza carico
Tempo di raffreddamento	+180°C ∼40°C circa 70min, ∼3°C/min, lineare, senza carico
Carico standard	Nessun carico (nel caso di una singola piastra cieca, escluso il carico della tavola di vibrazione)
Intervallo di umidità	20% ≈ 98%RH
Disparità di umidità	±3%RH (quando l'umidità è > 50%RH) ±5%RH (quando l'umidità è ≤ 50%RH)
Tabella di temperatura e umidità

Metodi di prova	GB/T5170
Noise	Un livello di rumore ≤ 80 dB ((A), (1m davanti alla porta, 1,2m sopra il terreno, in spazio libero)
Inquinamento, radiazioni elettromagnetiche	Rispettare i requisiti normativi pertinenti
I dati tecnici di funzionamento del prodotto sopra indicati, ad eccezione della velocità di raffreddamento, sono tutti misurati a temperatura ambiente di 25°C e umidità relativa ≤ 85% R.H.
Principio di base di funzionamento
Funzione di controllo intelligente	Funzione di controllo intelligente: il sistema di controllo centrale è in grado di identificare automaticamente le condizioni ambientali al di fuori della camera di prova (come temperatura e umidità),le condizioni di lavoro del campione nella camera di prova (come il peso, capacità termica, lavoro e calore, ecc.), e le condizioni di temperatura e umidità attuali nella camera di prova. , attivando o disattivando automaticamente l'unità di lavoro corrispondente (come un compressore o un riscaldamento elettrico, un umidificatore, ecc.) per ottenere un controllo preciso di varie temperature e umidità:software intelligente di controllo delle alte e basse temperature).
Sezione ad alta temperatura	sezione ad alta temperatura: il sistema di controllo centrale esegue l'amplificazione, la conversione analogica/digitale e la correzione non lineare in base al segnale di temperatura raccolto nella scatola,e quindi lo confronta con il valore di impostazione della temperatura (valore obiettivo). The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room, raggiungendo infine una temperatura costante.
Sezione a bassa temperatura (progettazione a risparmio energetico)	Metodo di bilanciamento della temperatura: viene adottata la tecnologia di bilanciamento statico, vale a dire il metodo di bilanciamento "senza riscaldamento durante il raffreddamento" e "senza raffreddamento durante il riscaldamento".Si differenzia dalla tecnologia tradizionale di "equilibrio dinamico di freddo e calore" della refrigerazione ad alta potenza contro il riscaldamento ad alta potenza. adotta la tecnologia di regolazione dell'energia di raffreddamento On-off, il che significa che il regolatore centrale controlla la capacità di raffreddamento in base a diversi punti di temperatura,in modo che l'apparecchiatura funzioni sempre in uno stato di consumo energetico relativamente basso.
Umidità	L'umidità funziona in modo simile alla temperatura.
Struttura della scatola
Struttura	1La struttura integrale smontabile anteriore e posteriore adotta la scheda di magazzino di isolamento termico standard complessiva,e i blocchi sono sigillati con materiali di silicone organico resistenti a alte e basse temperature. viene assemblato e installato in loco: la parte anteriore è la sala di lavoro, e la parte posteriore è il sistema di refrigerazione e di controllo.con un'unità di accensione superiore a 20 mm. 2. La scheda di interfaccia vibrazione è connessa dolcemente al tavolo di vibrazione attraverso una membrana morbida di gomma di silicone, che può isolare le vibrazioni e ha funzioni di tenuta e isolamento termico; 3Lo studio è dotato di un sistema di alimentazione dell'aria: motore di alimentazione dell'aria, pale di ventola centrifughe, riscaldatore, umidificatore, raffreddatore ed evaporatore di deumidificazione.
Pannello di controllo	Il pannello di controllo del funzionamento si trova sul lato destro della scatola.
Materiale della conchiglia	Trattamento e formazione a partire da lamiere di acciaio laminate a freddo di alta qualità, la superficie è decapata e fosfatata e successivamente spruzzata elettrostaticamente
Materiale endosomale	SUS304# piastra di acciaio inossidabile
Materiale isolante	È realizzato in schiuma di poliuretano con uno spessore di 100 mm per evitare gelate e condensazioni sulla superficie esterna della camera di prova.
Porta	La struttura a doppia porta utilizza strisce di tenuta in gomma di silicone, che sono resistenti alle alte e basse temperature, anti-invecchiamento e hanno buone prestazioni di tenuta.Per evitare la condensazione o il gelo sul telaio della porta e sul bordo della porta durante la prova a bassa temperatura, il telaio della porta e il bordo della porta sono dotati di un dispositivo elettrico di scongelamento e di un dispositivo a prova di esplosione.
Manico della porta	Adottando una struttura di tipo pull e un'apertura a leva, l'interruttore è conveniente, facile e bello.
Finestra di osservazione	Esiste una dimensione: 40 × 33 cm (larghezza × altezza) pellicola di riscaldamento resistenza cava e finestra di osservazione antifroce sulla porta della scatola.
Lanterna	La finestra di osservazione è dotata di una sorgente luminosa di osservazione a lunga durata controllata, che può essere attivata e disattivata manualmente e direttamente, e ha una funzione di spegnimento automatico con ritardo.
Fori di piombo di prova	Sul lato destro o sinistro della scatola si trova un foro di φ100 mm, dotato di un tappo speciale in gomma di schiuma.La posizione specifica del foro può essere progettata in base alle esigenze reali dell'utente.
Dispositivo di drenaggio in fondo allo studio	L'acqua condensata della camera ambientale non deve trapelare sulla tavola di vibrazione elettromagnetica.Ci sono lavandini e fori di drenaggio sul fondo della scatola per garantire un drenaggio liscio e tutta l'acqua può essere drenata.
Fabbricazione di apparecchi per la porta	Al fine di garantire la stabilità della porta della camera di prova durante il trasporto e la movimentazione, è fornito un dispositivo di fissaggio della porta.
Dispositivo di bilanciamento della pressione dell'aria	C'è un dispositivo di bilanciamento della pressione dell'aria sulla parte superiore della sala di lavoro per bilanciare le fluttuazioni della pressione dell'aria interna causate dalle vibrazioni.

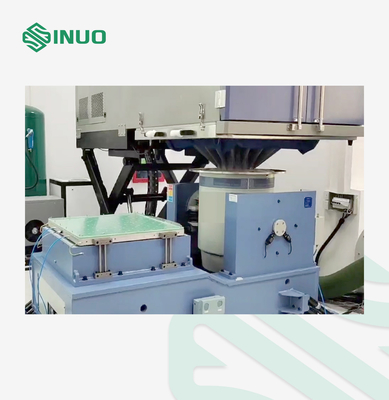

Come collaborare con un tavolo vibrante	Nel laboratorio sono presenti tre piastre mobili, dotate di una piastra cieca e di una scheda di interfaccia verticale e orizzontale per il tavolo delle vibrazioni;
	Piastra cieca: utilizzata per prove separate di temperatura e umidità;
	Le schede di interfaccia verticali e orizzontali sono utilizzate per prove di vibrazione complete nella direzione verticale o orizzontale della tabella di vibrazione e possono essere utilizzate con la tabella aggiuntiva di vibrazione.La membrana morbida di gomma di silicone è connessa dolcemente al tavolo di vibrazione, che può isolare le vibrazioni e ha funzioni di tenuta e di isolamento termico;
Metodo di movimento (piattaforma di sollevamento)	La tabella di vibrazione è fissata e la camera di prova è dotata di una piattaforma di sollevamento idraulica o di ruote mobili (spinte elettricamente).Attraverso il movimento a sinistra e a destra e il sollevamento verso l'alto e verso il basso della camera di prova, può connettersi con precisione al tavolo verticale, piattaforma orizzontale o posizione di inattività del tavolo di vibrazione.
Sistema di condizionamento dell'aria
Metodo di controllo	Circolazione forzata dell'aria e regolazione equilibrata della temperatura.
Dispositivo di circolazione dell'aria	Utilizza più ventilatori centrifughi azionati da motori esterni a asse lungo.
Metodo di riscaldamento	Caldaio elettrico a filo di riscaldamento in lega di nichel-cromo, regolazione PID, attuatore: relè allo stato solido.
Metodo di raffreddamento ad aria	Evaporatore idrofilico di tipo pin.
Caratteristiche dell'umidità e dell'anticorrente

Caratteristiche dei condotti d'aria

Sistema di raffreddamento
Compressori di refrigerazione	Un set di unità di refrigerazione a bassa temperatura a cascata composto da 2 compressori
Accessori principali per basse temperature	1Valvola solenoide: "Danfoss" 2Valvola di arresto manuale: "Danfoss" 3Filtro: "Danfoss" 4Sensore di pressione: joint venture sino-tedesca "Hongmu" 5Valvola di espansione: "Danfoss" 6Evaporatore a condensazione ad alto rendimento: "Danfoss" (scambiatore di calore a piastre brasate) 7Separatore di olio: "ALCO" 8Tubo assorbitore: americano "Packless"
Condensatore	Il "Yongqiang" di Taiwan
Evaporatore frigorifero	L'evaporatore a pinne idrofile "Yongqiang" di Taiwan ha un'efficienza di scambio termico del 30% superiore a quella degli evaporatori ordinari.
Processo di saldatura a riempimento di azoto	La condotta di collegamento a bassa temperatura adotta tubi di rame privi di ossigeno di alta qualità, saldatura piena di azoto e processi di mantenimento dell'alta pressione e anti-fuga per garantire la qualità della saldatura.
Tecnologia di regolazione dell'energia di raffreddamento (progettazione a risparmio energetico)	Metodo di bilanciamento della temperatura: viene adottata la tecnologia di bilanciamento statico, vale a dire il metodo di bilanciamento "senza riscaldamento durante il raffreddamento" e "senza raffreddamento durante il riscaldamento".Si differenzia dalla tecnologia tradizionale di "equilibrio dinamico di freddo e calore" della refrigerazione ad alta potenza contro il riscaldamento ad alta potenza. adotta la tecnologia di regolazione dell'energia di raffreddamento On-off, cioè il controller centrale controlla la capacità di raffreddamento in base a diversi punti di temperatura (ad esempio,la tecnologia di "equilibrio statico" di raffreddamento senza riscaldamento, riscaldamento senza raffreddamento), in modo che l'apparecchiatura funzioni sempre ad un livello di potenza relativamente basso.
Metodo di raffreddamento	Sistema di raffreddamento ad acqua (equipaggiato con frigorifero), dimensioni esterne: L270W115H200CM
Agente frigorifero	Utilizzo di refrigeranti ecologici R404A e R23
Caratteristiche del sistema di refrigerazione	①Utilizzando la più avanzata tecnologia di bilanciamento statico, il sistema di controllo controlla il flusso di refrigerante nell'intervallo 0-100%.regolazione automatica della capacità di raffreddamento per ottenere un risparmio energetico; ②La valvola di bypass di scarico di marca importata è utilizzata per regolare automaticamente la pressione di aspirazione del compressore, come l'American Sporlan Company (o Danfoss danese),e la valvola di espansione termica danese Danfoss viene utilizzata per regolare automaticamente la temperatura di aspirazione del compressore per garantire che il compressore funzioni all'interno dell'intera gamma. Stabile e affidabile; ③. utilizzare valvole di regolazione della pressione di condensazione importate per evitare che la pressione di scarico del compressore a bassa temperatura sia troppo elevata, come ad esempio: Danimarca Danfoss ④.Utilizzare il riscaldatore del carter del compressore per ridurre la reciproca solubilità del refrigerante e dell'olio lubrificante all'interno del compressore per proteggere la sicurezza del compressore e garantire un funzionamento affidabile; ⑤Un scambiatore di calore a piastra brasata in acciaio inossidabile viene utilizzato come condensatore evaporativo del sistema di refrigerazione a cascata, con una piccola differenza di temperatura di trasferimento del calore,elevata efficienza di trasferimento del calore e aspetto compatto; ⑥Al fine di impedire che l'acqua sciolta sul compressore scorra liberamente, è installata una vasca di raccolta dell'acqua sul fondo del compressore, che viene raccolta e scaricata centralmente. ⑦Tutti i tubi di refrigerazione sono saldati con azoto per evitare la formazione di scaglie di ossido all'interno dei tubi di rame durante la brasatura.
Sistema di assorbimento degli urti e riduzione del rumore	Esso adotta diversi sistemi di assorbimento degli urti e riduzione del rumore per ridurre efficacemente il rumore causato dalle vibrazioni e le deformazioni e perdite causate dalle vibrazioni sul prodotto: A. Sotto il compressore vengono utilizzate molle e gomma importate per il doppio assorbimento degli urti, che riducono efficacemente le vibrazioni del compressore e la risonanza del compressore a cascata; B. Per ridurre ulteriormente il rumore, installare all'interno della scatola esterna un cotone antincendio e assorbente del suono. C. I tubi di rame del sistema di refrigerazione adottano una progettazione ad arco e tubi assorbenti per evitare efficacemente che le vibrazioni del compressore deformino e perdano i tubi di refrigerazione.
L'abitacolo dell'unità è coperto di cotone assorbente del suono.i paraffolli sonori con cotone a base di olio assorbente il suono sono installati all'ingresso e all'uscita dell'aria per ridurre le onde sonore che vengono trasmesse all'interno attraverso i fori di ventilazione. B. Tubi ad assorbimento d'urto e condotte di processo del compressore con diametro di chiusura del tubo di nylon inferiore a 10 mm adottano curve ad assorbimento d'urto e fissazione a distanza per evitare risonanza; unità di assorbimento d'urto: C. Un speciale ammortizzatore di molla è installato nella parte inferiore dell'unità di refrigerazione per ridurre la trasmissione delle vibrazioni del compressore attraverso la base solida e il terreno. D. Il cotone isolante svolge un duplice ruolo nell'isolamento e nella tenuta all'aria della giunzione di espansione non metallica della macchina (camera di prova per scosse calde e fredde).È composto da tessuto di fibra di vetroLa sua lunghezza e larghezza sono coerenti con la pelle esterna, con una buona estensibilità e resistenza alla trazione. E. Riduzione del rumore e riduzione delle vibrazioni: il tessuto in fibra e il corpo di cotone termico isolante hanno le funzioni di assorbimento acustico e di isolamento dalle vibrazioni.che può ridurre efficacemente il rumore e le vibrazioni delle caldaie, ventilatori e altri sistemi.
Sistema di umidificazione/deumidificazione/approvvigionamento idrico
Metodo di umidificazione	Umidificazione elettrica a vapore (scaldaio blindato in acciaio inossidabile); relè a stato solido senza contatto SSR.
Metodo di misurazione dell'umidità	Sensore elettronico di umidità di alta precisione "Vaisala" finlandese integrato importato (Performance più stabili, alta precisione e forte funzione senza manutenzione)
Controllatore di livello dell'acqua	Adottare l'interruttore di galleggiamento elettronico a livello liquido "Fanyi" di Taiwan.
Metodo di approvvigionamento di acqua per umidificazione	Sistema di approvvigionamento idrico dinamico in tempo reale: composto principalmente da serbatoio di fonte d'acqua, pompa dell'acqua, valvola solenoide, umidificatore, regolatore del livello dell'acqua, tubo di collegamento, ecc.
Sistema automatico di approvvigionamento idrico	Il sollevamento della pompa d'acqua + il sistema automatico di aggiunta dell'acqua (non dotato di una macchina per l'acqua pura) possono raggiungere l'obiettivo di un funzionamento non supervisionato a alta temperatura e alta umidità per lungo tempo.
Pompa dell'acqua	Utilizzato per fornire l'approvvigionamento dinamico di acqua in tempo reale all'umidificatore per soddisfare le esigenze di umidificazione e mantenere l'umidità nella scatola;
dispositivo di bilanciamento della pressione	Le camere di prova della nostra azienda sono tutte dotate di dispositivi di bilanciamento della pressione per mantenere la pressione all'interno e all'esterno della camera fondamentalmente la stessa per garantire la precisione e la stabilità dell'umidità.
Sistema di deumidificazione	Deumidificazione con metodo di condensazione: nella scatola è installato un evaporatore di deumidificazione.in modo che il vapore acqueo nell'aria della sala di lavoro si condensa in acqua sul deumidificatore ed è scaricato fuori dalla scatola, riducendo l'umidità relativa della stanza di lavoro.
Acqua di umidificazione	L'acqua deionizzata o distillata è dotata di un dispositivo di stoccaggio dell'acqua di grande capacità per garantire l'umidificazione dell'acqua a lungo termine e può essere ottenuta l'aggiunta automatica di acqua.
Sistema di controllo elettrico
Metodo di misurazione della temperatura e dell'umidità	La raccolta di temperatura utilizza resistenze di platino Pt100 blindate ad alta precisione di classe A; Umidità: sensore elettronico di umidità ad alta precisione (performance più stabile, alta precisione e funzione estremamente priva di manutenzione)
Monitoraggio della pressione di refrigerazione	La camera di prova è dotata di un sensore di pressione per rilevare le condizioni di lavoro del compressore per rilevare la pressione dinamica in tempo reale durante il funzionamento del compressore.Utilizzando il software speciale della nostra azienda e principi di lavoro eccellenti, il compressore è sempre in buone condizioni di funzionamento, il che può migliorare notevolmente l'affidabilità del sistema di refrigerazione e prolungare la vita utile dei suoi componenti principali (come i compressori),In questo modo si può verificare la pressione statica del sistema di refrigerazione per agevolare la manutenzione dell'apparecchiatura da parte degli ingegneri professionisti.
Controller di temperatura e umidità	Utilizzando Xinbao: 7-inch (risoluzione 800×480) TFT interfaccia LCD touch cinese a colori uomo-macchina e il controllore programmabile (PLC) ad alte prestazioni della società "Omron", che può direttamente inserire, visualizzare,e temperatura di controllo, ed è dotato del software speciale della nostra azienda per la camera di prova, il sistema di controllo adotta la modalità di dialogo uomo-macchina; ha un design automatico, intelligente e umanizzato.Il sistema di controllo adotta un metodo di controllo a due canali di ingresso e di uscita per controllare rispettivamente la temperatura e l'umiditàPuò visualizzare e impostare i parametri di prova, le curve di programmazione, il tempo di lavoro e lo stato di funzionamento di riscaldatori, umidificatori, unità di refrigerazione e ventilatori.
	Ha inoltre le funzioni di funzionamento automatico dei programmi di prova e di auto-adattamento dei parametri PID; può combinare automaticamente il sistema di riscaldamento, il sistema di umidificazione/deumidificazione,sistema di refrigerazione, ventilatore di circolazione, allarme di sovratemperatura e altri sottosistemi per garantire l'elevata qualità di controllo dell'intero sistema di controllo temperatura/umidità. .
Lavorano principalmente con apparecchi elettrici	1. contattore CA: "ABB" 2Interruttore: "ABB" 3. relè termico: "ABB" 4- Relai piccolo: "Omron" 5Relai a stato solido:
Interfaccia di dialogo uomo-computer	Interfaccia uomo-macchina touch colorata e controller programmabile (PLC) ad alte prestazioni.Inserire diverse password ha diverse autorizzazioni operative per evitare lo spegnimento a causa del contatto umano.
Metodo di visualizzazione	Display LCD a cristalli liquidi a colori, controllo tattile.
Precisione di visualizzazione	Temperatura 0,1°C, tempo 1min, umidità 0,1%RH
Capacità di archiviazione dei programmi	(1) Fino a 127 programmi, tempo di esecuzione super lungo (2) 999 ore per segmento, massimo 32.000 cicli (3) Ogni comando può essere utilizzato 9999 volte. La curva grafica può essere visualizzata in tempo reale quando il programma viene eseguito.funzione di esecuzione della curva di programma, tempo di funzionamento del segmento, tempo di numero del segmento, tempo di funzionamento, tempo residuo, stato di guasto e tempo di guasto, con funzioni di skip e hold durante l'esecuzione del programma;
Come funziona il sistema	modalità di programmazione, modalità di funzionamento costante
Visualizzazione dei dati	L'apparecchiatura ha un display dell'anno, del mese, del giorno e dell'ora, il tempo totale di funzionamento dell'apparecchiatura, il tempo di funzionamento dei segmenti del programma e il display della temperatura dell'acqua di raffreddamento.
Dettagli dell'incidente	Visualizza lo stato del guasto e l'analisi delle possibili cause.
Informazioni di manutenzione periodiche	Gli elenchi di manutenzione giornaliera e di manutenzione periodica appaiono regolarmente per ricordare e guidare gli operatori a eseguire la manutenzione regolare delle apparecchiature.
Funzione di controllo	Funzioni di protezione della temperatura limite superiore e inferiore (dispositivi di allarme acustico e visivo), il sistema di controllo dispone anche di funzioni di auto-rilevamento e auto-diagnosi, di visualizzazione automatica dei guasti e di allarme;Funzioni di cronometraggio automatico di funzionamento e di arresto; funzione di autodiagnosi, con modalità di recupero multiple di spegnimento.
Monitoraggio a distanza	L'interfaccia USB integrata può scaricare curve storiche e dati storici - può sostituire il registratore e supportare RS485, LAN (porta di rete),GPRS (telefono cellulare) e altri metodi di comunicazione (standard RS232 o USB) per facilitare il monitoraggio remoto e la raccolta dei dati. Può realizzare la gestione remota della comunicazione tra strumento di controllo centrale e computer.il funzionamento dell'apparecchiatura e i parametri quali temperatura e umidità possono essere monitorati continuamente tramite il computer. (Possono essere collegati online un massimo di 32 dispositivi). Funzione USB: USB2.0, può registrare e scaricare i dati di prova, dotato di un'unità flash USB (capacità 4G)
Funzione di comunicazione	(1) Ampio spazio di archiviazione, 3 mesi di dati possono essere salvati quando accesi 24 ore al giorno (2) La dimensione del campione è di 1 M, che può sostituire la memoria di un computer L'interfaccia USB integrata può scaricare curve storiche e dati storici - può sostituire il registratore e supportare RS485, LAN (porta di rete),GPRS (telefono cellulare) e altri metodi di comunicazione per facilitare il monitoraggio e la raccolta di dati da remoto. Funzione USB: USB2.0, può registrare e scaricare i dati di prova, dotato di un'unità flash USB (capacità 4G)
L'indicatore luminoso di funzionamento dell'apparecchiatura	Sulla parte superiore dell'armadietto di controllo elettrico è installato un allarme sonoro e luminoso a tre colori, che può visualizzare i tre stati di funzionamento, fermata e allarme dell'apparecchiatura.
Condizioni di utilizzo dell'apparecchiatura
Acqua di umidificazione	Utilizzare acqua pura, acqua distillata, acqua deionizzata, resistenza ≥ 500Ω.m
Voltaggio	AC 380V±10%, 50 Hz, fili a tre fasi a quattro fili e a terra
Potenza installata	126 kW, compreso il frigorifero 28 kW
Temperatura ambiente	5°35°C
Umidità ambientale	< 85%R.H ((25°C)
Pressione atmosferica	86 ‰ 106 Kpa
Requisiti relativi alla sede	L'apparecchiatura deve essere posizionata orizzontalmente in una sala di prova ben ventilata, con spazio sufficiente attorno per il funzionamento e la manutenzione; è preferibile disporre di un drenaggio a pavimento vicino alla scatola di prova.
Dimensioni del layout dell'impianto	A:≥ 2000 m; B:≥ 1500 mm; C:≥ 800 m; D:≥ 800 mm; E: ≥ 500 mm

Condizioni ambientali	Nessuna forte vibrazione, nessuna forte interferenza del campo elettromagnetico, nessuna elevata concentrazione di polvere e sostanze corrosive intorno al sito dell'apparecchiatura,e nessuna luce solare diretta o radiazione diretta da altre fonti di calore.
