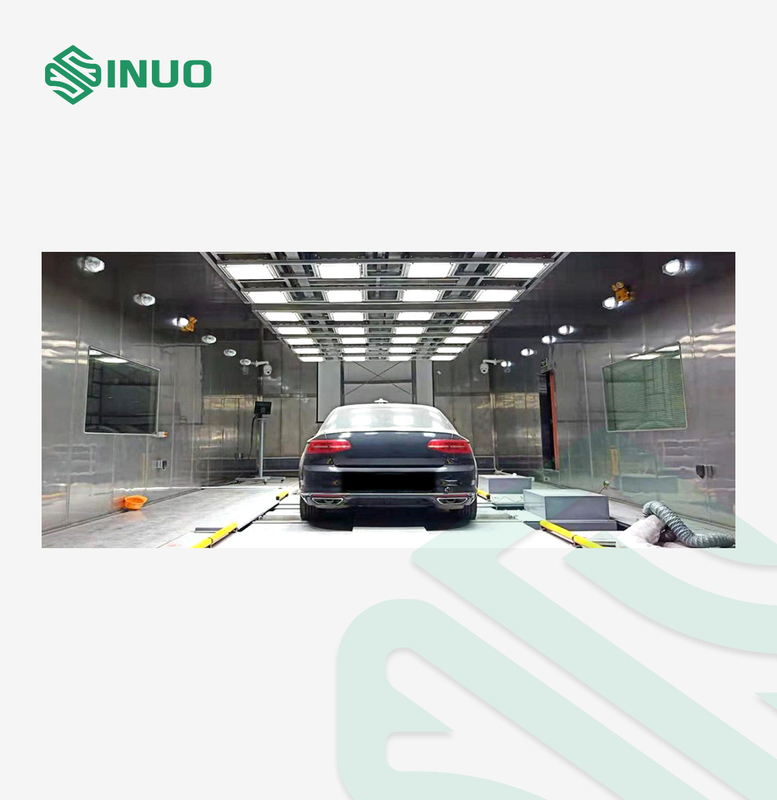

Camera di prova solare della lampada dell'alogeno della camera di prova di simulazione del veicolo elettrico di BACCANO 75220

3) Il controllo dell'alimentazione di potere può controllare lo stato della lampada in tempo reale durante il processo d'accensione e fare gli avvertimenti corrispondenti. Se l'illuminazione è infruttuosa, fermerà l'illuminazione e darà un richiamo dell'allarme quando supera un determinato ritardo, evitante a lungo la situazione pericolosa di illuminazione infruttuosa per mantenere l'alta tensione.

Governo:

Progettazione modulare dell'alimentazione elettrica, con il gabinetto globale, con i vantaggi di piccola orma, linee ordinate, collegamento conveniente; l'alimentazione elettrica può essere disposta nel gabinetto globale per direzione centrale, fornisce il protocollo corrispondente dell'interfaccia di comunicazione nel sistema di controllo della scatola della prova ed utilizza il touch screen per controllo di locale del sistema e l'operazione, accuratezza di controllo: ≤5%.

Simulazione di luce solare:

Complessivamente 98 insiemi delle sorgenti luminose, ogni insieme delle sorgenti luminose è fornito di un'alimentazione elettrica di controllo di ENV, che può controllare esclusivamente l'alimentazione elettrica di ogni sorgente luminosa.

Spettro completo: +/- 10%, all'interno di un'altezza di 1m.
Dopo simulazione, l'uniformità di simulazione dell'accensione della simulazione è circa ± 5%, migliore del requisito di ± 10.

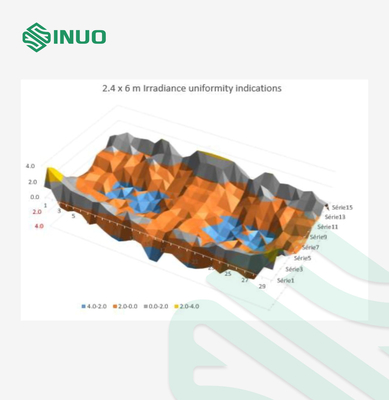

Per i dettagli, si veda la figura seguente del calcolo di simulazione:

Sistema di controllo:

Il sistema di simulazione d'accensione adotta il modo di controllo a circuito chiuso, fornito sensore di illuminazione della alto-sensibilità di ZONEN & di KIPP SMP10 che rispetta la norma a due livelli di iso 9060. Tramite questo sensore, l'intensità della luce della luce della superficie misurata è raccolta in tempo reale. Il sistema di controllo regola automaticamente l'uscita di energia secondo la deviazione fra il valore stabilito ed il valore raccolto, per assicurare la stabilità della luce in tutto la prova.

Vantaggi:

Ampia condizioni di funzionamento

Poiché non ci sono componenti elettronici della lampada del dispositivo d'avviamento nel riflettore del sistema di illuminazione, il sistema ha la temperatura e raggio d'azione di umidità molto ampi (la gamma di temperature è -100 ℃ del ℃ -200, gamma di umidità è 0-98%).

Alta sicurezza

Poiché l'accendino è installato nell'alimentazione elettrica intelligente, l'alimentazione elettrica intelligente può controllare la tensione di lavoro e la corrente della lampada a alogenuri metallici in tempo reale., per assicurare che l'alimentazione elettrica sia interrotta automaticamente quando la lampada è spenta e la lampada non è eccitata e le informazioni dell'allarme sono fornite. Inoltre, il dispositivo non deve essere post-utilizzazione scaricata, evitare l'operazione negligente di scossa elettrica ad alta tensione.

Viene con il circuito del regolatore di tensione del DOLLARO e l'algoritmo di controllo di vettore di potere a controllare l'uscita, efficacemente evitare il fenomeno dell'estinzione leggera causato dalle fluttuazioni di griglia. Con l'allarme dell'errore e la protezione automatica, non c'è tensione all'estremità dell'uscita quando la luce è disinserita.

Buona stabilità

Viene con il circuito del regolatore di tensione del DOLLARO, che può funzionare a AC340V ~ 440V; Il sistema di controllo è controllato dall'algoritmo di controllo di vettore di potere per assicurare che il potenza di uscita sia costante e regolabile; con le funzioni automatiche della compensazione quali la compensazione dell'estrazione dell'aria, il monitoraggio in tempo reale delle anomalie e l'adeguamento automatico, indipendentemente dalle fluttuazioni di tensione e dalle fluttuazioni di temperatura ambiente, l'energia dell'uscita è ancora costante; protezione completa di sicurezza: protezione di errore di parametro della lampada, protezione di sconnessione della lampada, protezione di cortocircuito della lampada, ecc.; facendo uso di Siemens tedesca IGBT, nucleo magnetico giapponese, americano MCU. (Può lavorare a ℃ 100); tutta l'attrezzatura ha superato a 100% le prove difficili ed invecchianti funzionali di processo.

Ampia gamma di adeguamento

Controllo del microcomputer, con le funzioni automatiche della compensazione quali la compensazione di ventilazione, il monitoraggio in tempo reale delle anomalie e l'adeguamento automatico, di modo che il sistema ha la capacità di regolare da energia -100% di 10% stepless. Con l'uscita lineare dell'onda quadra e di controllo, l'alta efficienza è raggiunta, indipendentemente dalle fluttuazioni di tensione e le fluttuazioni di temperatura ambiente, l'energia dell'uscita è ancora costanti.

1. Sistema di simulazione di luce solare

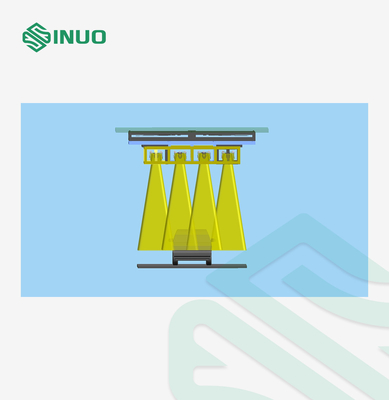

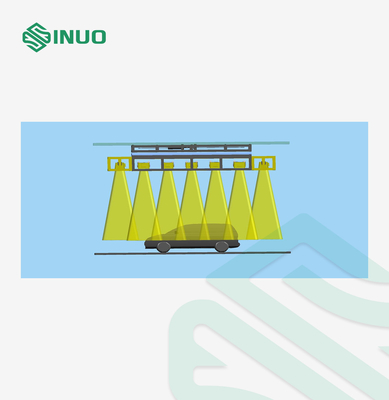

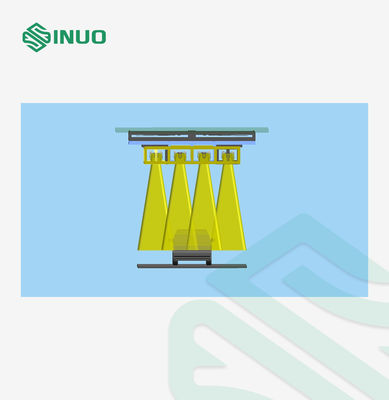

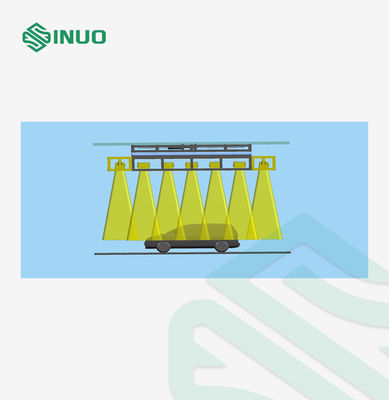

Questo sistema di prova consiste di complessivamente 98 unità di simulazione di luce solare (14 × 7). Ogni unità di simulazione di luce solare ha lo stesso potere ed è 4KW. La distribuzione specifica è come segue:
