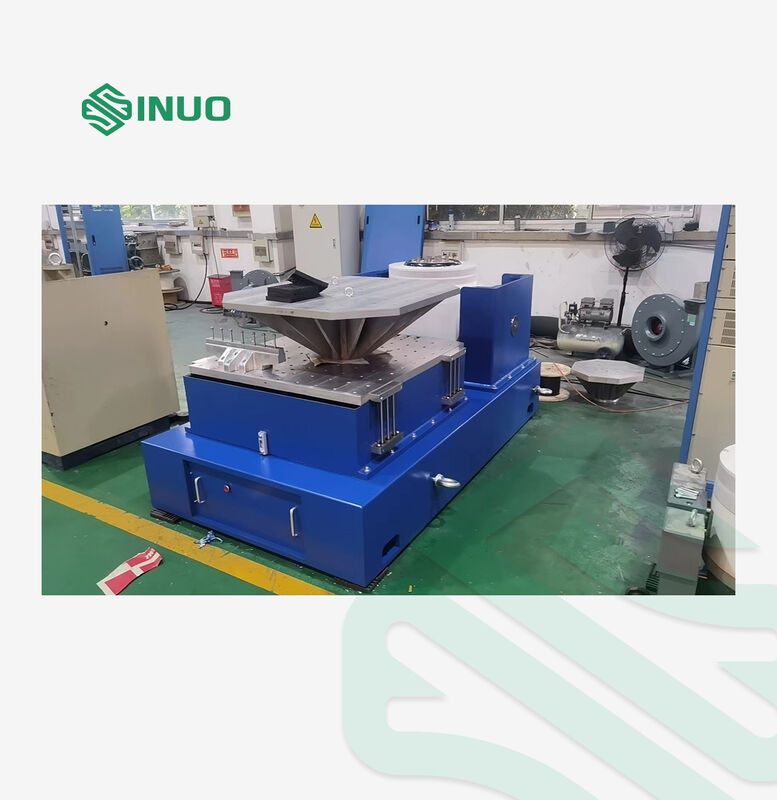

ASTM D 4728 macchina di prova a vibrazione casuale con forza di 1000 kg.f

Progetto

Istruzioni di configurazione

Quantità

Corpo del tavolo vibrante

VG1000-76 Generatore di eccitazione elettromagnetica

1 SET

Dispositivo di centraggio automatico per bobina mobile

1 SET

Ventola di raffreddamento BL-1000 (compreso silenziatore)

1 SET

Tavolo di estensione verticale VT60 (600×600mm)

1 SET

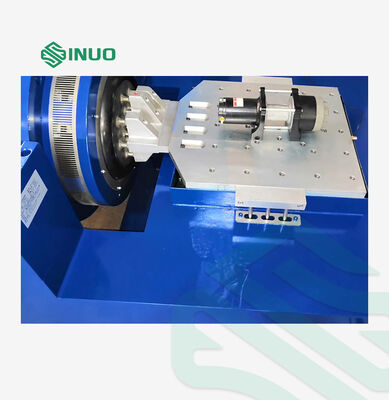

Slitta orizzontale a film d'olio HG60 (600×600mm)

1 SET

Amplificatore di potenza a commutazione digitale

Amplificatore di potenza SA103 (compreso il sistema di alimentazione del campo magnetico)

1 SET

Sistema di protezione servo

1 SET

Alimentazione di eccitazione

1 SET

Controller di vibrazione digitale

Controller di vibrazione digitale VCSusb-2

(Include software e funzioni di utilizzo)

2 SET

Accelerometro (include cavo BNC-M5 a basso rumore da 7 m)

2 PCS

CD di installazione del software di controllo

1 SET

Computer di controllo

1 SET

VG1000-76 Parametri del generatore di eccitazione elettromagnetica

Forza di eccitazione sinusoidale massima

1000Kg.f picco

Forza di eccitazione casuale massima

1000Kg.f r.ms

Forza di eccitazione all'impatto massima

2000Kg.f picco

Gamma di frequenza

1～2900 Hz

Spostamento massimo

76 mm p-p

Velocità massima

1.8 m/s

Accelerazione massima

82G (800 m/s²)

La relazione tra carico massimo e accelerazione: F=M.A (sinusoide)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Frequenza di risonanza del primo ordine

3200 Hz±5%

Carico utile M1+M2

300kg

Frequenza di isolamento delle vibrazioni

2.5 Hz

Diametro della bobina mobile

Ф240 mm

Peso della bobina mobile

14kg

Momento eccentrico nominale

350.N.M

Vite sul tavolo

16×M10

Perdita di flusso

＜10gauss

Momento eccentrico ammissibile

300N.m

Dimensioni dell'apparecchiatura

945mm×720mm×784mm

Peso dell'apparecchiatura

1000 kg

LA-12Amplificatore di potenza a commutazione digitale K

Potenza in uscita

12KVA

Tensione di uscita

100V

Corrente di uscita

120A

Efficienza dell'amplificatore

≥90%

Distorsione armonica totale (THD)

<1.0%

Livello di accensione/spegnimento

58KHz

Risoluzione della corrente

0.1A

SNR

≥65dB

Noise

≤70dB

Grado di squilibrio dell'equalizzazione della corrente parallela

≤3%

Fattore di cresta della corrente

≥3σ

Frequenza di risposta

DC-5000Hz ±3dB

10-3000Hz ±1dB

Guadagno IF

≥80

Stabilità DC

<0.1%

Dimensioni dell'amplificatore

650mmL×920mmD×1700mmH

Peso

400KG

Sistema di protezione servo

Funzione

Temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso

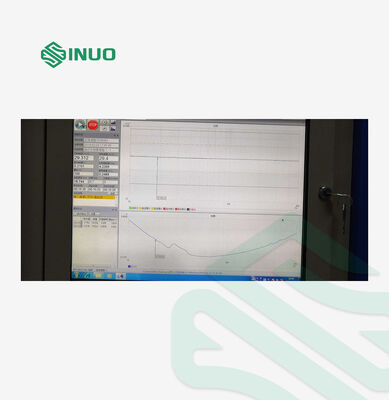

Controller di vibrazione digitale VCSusb-2

Configurazione hardware

2 canali di ingresso simultanei, 1 canale di uscita

Modulo funzione di controllo

Sinusoide, casuale

Computer di controllo

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps porta Ethernet e 4 porte USB / Microsoft Windows 10/8 OS)

Microsoft Word /Excel e Adobe Acrobat sono consigliati come editor di report di test (opzioni)

Software

Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi dello sweep di frequenza sinusoidale, ecc. Può generare automaticamente report di test WORD. Può visualizzare, memorizzare i segnali e i dati e impostare i parametri di test e analizzare le funzioni.

Acceleratore di sistema

Modello: LAB24110

Gamma di frequenza: 1-5000Hz

Sensibilità: 30 +/- 10% pC/g

Intervallo di temperatura: da -40℃ a 160℃

Contiene 2 cavi a basso rumore in PVC "BNC-M5" da 7 m

Tavolo di estensione verticale VT60

Materiale

Lega di magnesio, superficie temprata

Dimensioni del tavolo

600mm×600mmx200mm

Foro fisso

Bussola a vite in acciaio inossidabile M10, durevole e resistente all'usura

Frequenza di utilizzo limite superiore

2000 Hz

Peso

55Kg

HG60 slitta orizzontale a film d'olio

Materiale

Lega di magnesio, superficie temprata

Dimensioni del tavolo

600×600

Foro fisso

Bussola a vite in acciaio inossidabile M10, durevole e resistente all'usura

Frequenza di utilizzo limite superiore

2000 Hz

Peso

55Kg

BL 1000 ventola di raffreddamento

Potenza della ventola

4KW (5HP)

Pressione dell'aria

0.0034 Mpa

Portata

0.33 m/s3

Requisiti elettrici

Alimentazione

CA trifase 380V/50Hz 22 KW

Aria compressa richiesta

0.7Mpa

Temperatura ambiente di prova

0~40℃

Umidità della stanza di prova

da 0 a 85%, senza condensa
