Apparecchiatura di collaudo elettrica di sicurezza del veicolo di New Energy

Apparecchiatura di collaudo elettrica di sicurezza del veicolo elettrico di iso 6469 New Energy

Norme & clausole aderite

Il 6469-1:2019 di iso ha azionato elettricamente i veicoli stradali — Specifiche di sicurezza — Parte 1: Sistema ricaricabile di immagazzinamento dell'energia (RESS)

Panoramica dell'attrezzatura

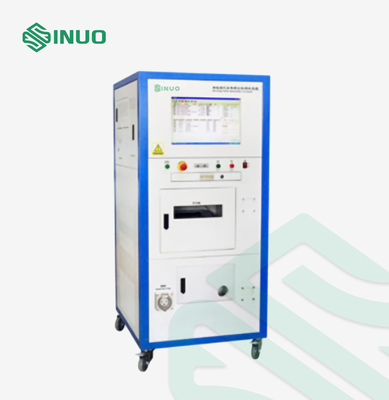

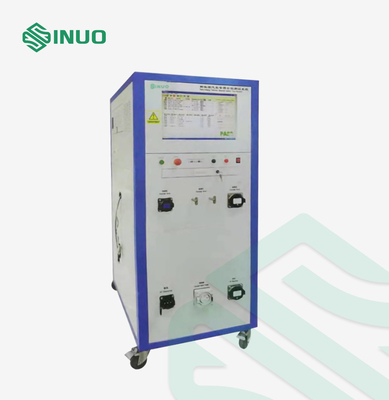

La nuova ispezione della sicurezza di veicolo di energia è controllata dal sistema di controllo del computer host, che è composto di banco di prova del veicolo, di banco di prova delle componenti, di banco di prova potenziale dell'equalizzazione e di banco di prova della batteria di potere.

Parametri tecnici

Domande & risposte

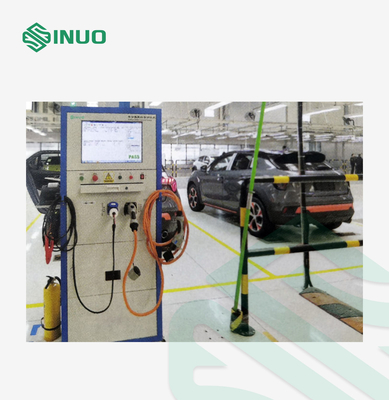

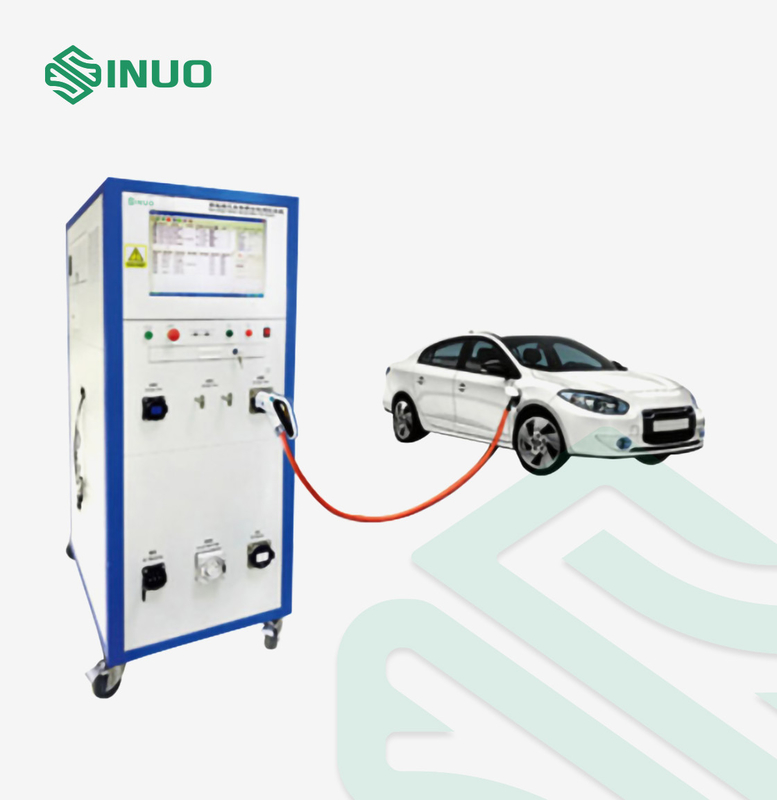

Q: Che cosa è per il banco di prova del veicolo:

: Contiene:

1. Porto di carico veloce: La CC resiste alla tensione, la resistenza di isolamento, CC che collega (equalizzazione potenziale), funzione di carico veloce, l'intera resistenza di isolamento del veicolo, verifica della prova di isolamento

2. Porto di carico lento: Il CA resiste alla tensione, la resistenza di isolamento, CA che collega, perdita corrente, funzione di carico lenta

Q: Che cosa è per l'unità di prova delle componenti:

: Il CA resiste alla tensione, la resistenza di isolamento.

: Che cosa è per l'unità potenziale dell'equalizzazione:

Q: Contiene:

1. La resistenza fra il punto negativo di messa a terra della batteria e le coperture di PEU

2. La resistenza fra il punto al suolo negativo della batteria e la carcassa del motore di azionamento

3. La resistenza fra il punto al suolo negativo della batteria e le coperture del caricatore

4. La resistenza fra il punto al suolo negativo della batteria ed il ptc

5. La resistenza fra il punto negativo di messa a terra della batteria e l'alloggio del compressore del condizionamento d'aria

6. La resistenza fra il punto negativo di messa a terra della batteria e la carcassa di motore di guida

7. La resistenza fra il punto al suolo negativo della batteria e l'intelaiatura della pompa di aria

8. La resistenza fra il punto al suolo negativo della batteria e la vite di fissaggio del coperchio della batteria

: Che cosa è per l'unità della batteria PEESS di potere:
Q: Contiene:

Misurando il valore di tensione, la resistenza standard è conosciuta e l'isolamento del pacchetto della batteria è calcolato secondo la formula GT/18384.1-2015.

Il tester standard conosciuto per le prove è costruito nel sistema di prova ed i cambiamenti dei collegamenti della prova durante l'intero processo della prova sono dentro il sistema di prova e la commutazione automatica è completata senza cambiamenti fissanti manuali.
