| Marchio: | Sinuo |
| Numero di modello: | SN5516 |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 20 insiemi/quarto |

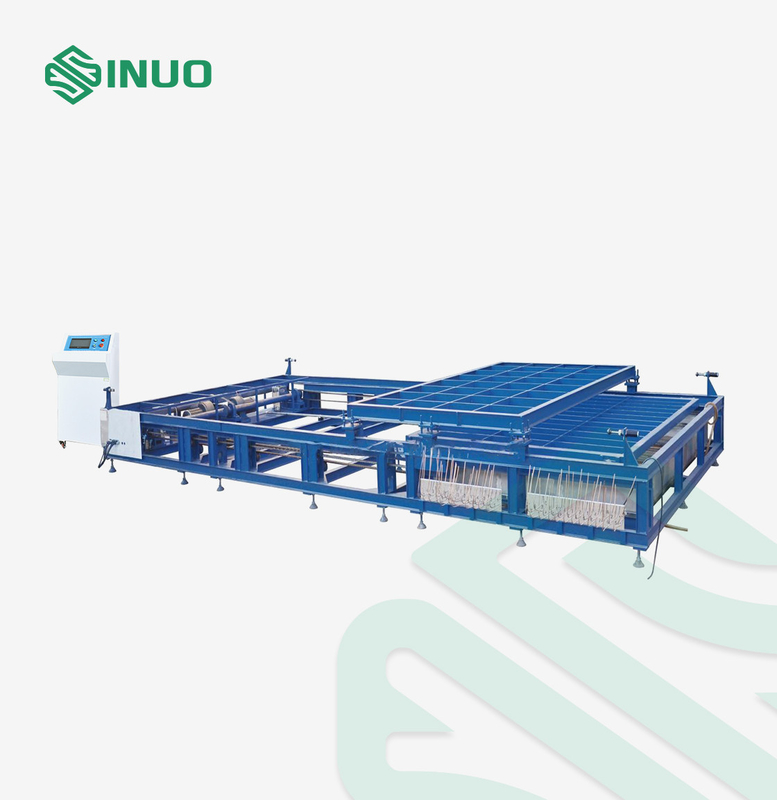

Apparecchiatura di collaudo esterna di esposizione del fuoco del pacchetto della batteria del veicolo elettrico dell'UL 2580
Norme & clausole aderite
L'apparecchiatura di collaudo esterna dell'esposizione del fuoco del pacchetto della batteria abbina i requisiti della clausola 42 dell'UL 2580, dell'annesso 8E dell'ECE R100, ecc.
Parametri tecnici
| Numero del prodotto | SN5516-2500 | SN5516-3000 | |
| Spazio della prova | W1500xD2500xH800 millimetro | W2000xD3000xH1000 millimetro | |
| Dimensione ospite | W7500xD3700xH960 millimetro | W8500xD4200xH960 millimetro | |
| Dimensione mobile dello scaffale | W1500xD3000 millimetro | W2200xD3200 millimetro | |
| Portante | 1000KG, (2000KG, 3000KG personalizzabili) | ||
| Velocità muoventesi dello scaffale mobile | 6000mm/min (velocità regolabile) | ||
| Velocità muoventesi del deflettore refrattario | 6000mm/min (velocità regolabile) | ||
| Sistema di controllo | Adeguamento da vicino dello schermo di PLC+touch combinato con il telecomando del computer | ||
| Metodo dell'accensione | Accensione ad alta pressione automatica del pacchetto (telecomando) | ||
| Tavola di combustione alla distanza del livello di olio | La distanza fra il livello di liquido della benzina e l'oggetto di prova può essere regolato all'interno della gamma di 450cm~550mm ed il valore di default è 500mm; il fondo del piatto della benzina è riempito di acqua | ||
| Dimensione del mattone refrattario | Aderisca a ECER100 standard, la dimensione 240mm*120m*70mm del mattone refrattario | ||
| Dimensione del piatto della benzina | Ci sono 3 piatti della benzina ed i piatti della benzina delle dimensioni differenti possono essere sostituiti secondo la dimensione della batteria. L'operazione è semplice. L'altezza del piatto della benzina non è superiore a 8cm sopra la superficie della benzina. | ||
| Alimentazione elettrica | CA 380V, 7KW o requisiti dell'alimentazione elettrica del sito del cliente della partita | CA 380V, 8KW o requisiti dell'alimentazione elettrica del sito del cliente della partita | |
| Peso dell'attrezzatura | 3.5t | 4t | |
| Altri requisiti | L'area dell'accensione del piatto della benzina può essere regolato secondo i requisiti | ||
| Aggiunga automaticamente la benzina | |||
| Accensione telecomandata e elettrica secondo i requisiti della prova | |||
| Sistema di videosorveglianza, sistema di illuminazione | |||
Panoramica dell'attrezzatura
1. Requisiti standard pertinenti della prova
1,1 l'apparecchiatura di collaudo esterna dell'esposizione del fuoco del pacchetto della batteria abbina i requisiti della clausola 42 dell'UL 2580, dell'annesso 8E dell'ECE R100, ecc. L'oggetto di prova è i pacchetti o i sistemi elettrici della batteria del veicolo stradale.
1,2 la temperatura dell'ambiente di test è sopra 0℃, la velocità del vento non è più di 2.5km/h ed il requisito del SOC del pacchetto della batteria è superiore a 50%
1,3 nella prova, la dimensione della lamina piana che contiene la benzina supera la dimensione orizzontale dell'oggetto di prova da 20cm, ma non più di di 50cm. L'altezza della pentola non dovrebbe essere superiore a 8cm sopra la superficie della benzina. L'oggetto di prova dovrebbe essere concentrato. La distanza fra il livello di liquido della benzina ed il fondo dell'oggetto di prova è stata fissata a 50 cm. Riempia il fondo della pentola di acqua. La rappresentazione schematica del fuoco esterno è indicata nella la figura:
1,4 la prima fase: preriscaldamento. Bruci la benzina almeno 3m a partire dall'oggetto di prova e dopo che 60 secondi di riscaldamento, dispongono la coppa dell'olio nell'ambito del dispositivo nell'ambito della prova. Se la lamina piana della benzina è troppo grande per muovere, muovere l'oggetto di prova ed il supporto
1,5 la seconda tappa: combustione diretta. I soggetti direttamente sono esposti per fiammeggiare per 70 secondi
1,6 la terza fase: combustione indiretta. Metta il deflettore refrattario sopra la coppa dell'olio. I soggetti provano in questo stato a 60 secondi. O di comune accordo, continui direttamente ad essere esposto alla fiamma per 60s. L'assicella refrattaria è fatta dei mattoni refrattari standard. La maglia specifica è indicata nella la figura qui sotto. Può anche essere fatta dei materiali refrattari in riferimento a questa dimensione.
Resistenza al fuoco: (Seger-Kegel) SK 30
Composizione A12O3: 30-33%
Porosità (Po): 20-22% volume
Densità: 1900-2000kg/m3
Efficace area del foro: 44,18%
1,7 il del quarto piano: Lasci la fonte del fuoco. Rimuova la lamina piana della benzina o il campione ed osservi per 2 ore o la temperatura in superficie dei cali del campione sotto 45℃.
