UN 38.3 Sistemi standard di prova delle vibrazioni delle batterie con prova sinusale, casuale e di urto

UN 38.3 Sistemi standard di prova delle vibrazioni delle batterie con prova sinusale, casuale e di urto

Marchio:	Sinuo
Numero di modello:	SN553- EV222VT50VC-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale:

2200Kg.f picco

Forza d'urto:

Picco 4400Kg.f

Max. Accelerazione:

100 g

Max. Spostamento:

51 mm p-p

Velocità massima:

2,0 m/s

Metodo di raffreddamento:

Raffreddamento a aria

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza di iso 6469

apparecchiatura di collaudo elettrica di sicurezza 5000V

Tester elettrico di sicurezza di GB 38032

Descrizione del prodotto

Sistemi di prova vibrazioni per batterie standard UN 38.3

Sistemi completi di prova vibrazioni progettati per testare le batterie secondo gli standard UN 38.3, con capacità di test sinusoidali, casuali e d'urto.

Applicazione del prodotto

I test di vibrazione simulano le condizioni ambientali reali eccitando o sottoponendo a shock componenti e dispositivi. I nostri sistemi sono ampiamente applicabili in settori industriali tra cui circuiti stampati, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test che convalidano la qualità del prodotto secondo gli standard internazionali tra cui ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Parametri di selezione della macchina per vibrazioni

Condizioni di prova definite dal cliente
Tipi di test: sweep sinusoidale e vibrazioni casuali
Gamma di risposta in frequenza: 2-5000Hz
Formule di selezione: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configurazione dell'apparecchiatura

Componente	Dettagli di configurazione	Quantità
Corpo del tavolo vibrante	Generatore di eccitazione elettromagnetica A20S32	1 SET
Dispositivo di centraggio automatico	Per bobina mobile	1 SET
Ventola di raffreddamento	B752 (compreso il silenziatore)	1 SET

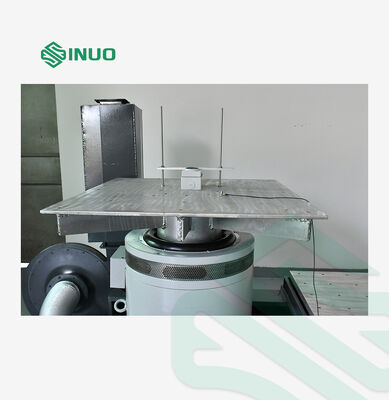

Tavolo di estensione verticale	VT50 (500×500mm)	1 SET
Amplificatore di potenza a commutazione digitale	Amplificatore di potenza a commutazione digitale LA-24K	1 SET
Sistema di protezione servo	Sistema di protezione completo	1 SET
Alimentazione di eccitazione	Unità di alimentazione	1 SET
Controller di vibrazioni digitale	Controller di vibrazioni digitale VCS-2	1 SET
Sensore di accelerazione del sistema	Misurazione dell'accelerazione	2 PZ
Software di controllo	CD di installazione	1 SET
Computer di controllo	Sistema informatico	1 SET
Accessori	Cavi di collegamento/tubi dell'aria	1 SET
Strumenti accessori	Chiave a T, chiave esagonale, cacciavite, ecc.	1 SET
Asta di pressione vibrante	Morsetto per barra di pressione	1 SET

Specifiche tecniche

Generatore di eccitazione elettromagnetica A20S32

Forza di eccitazione sinusoidale massima	2200Kg.f picco
Forza di eccitazione casuale massima	2200Kg.f r.ms
Forza di eccitazione all'impatto massima	4400Kg.f picco
Gamma di frequenza	1～3000 Hz
Spostamento massimo	51 mm p-p
Velocità massima	2m/s
Accelerazione massima	100G (980 m/s²)
Frequenza di risonanza del primo ordine	3200 Hz±5%
Carico massimo	400 kg
Frequenza di isolamento delle vibrazioni	2.5 Hz
Diametro della bobina mobile	Ф340 mm
Peso della bobina mobile	22kg
Vite sul tavolo	17×M10
Perdita di flusso	<10gauss
Momento eccentrico ammissibile	500N.m
Dimensioni dell'apparecchiatura	1080mmL×920mmW×1050mmH (escluso il tavolo di espansione verticale)
Peso dell'apparecchiatura	1900 kg (escluso il tavolo scorrevole orizzontale)

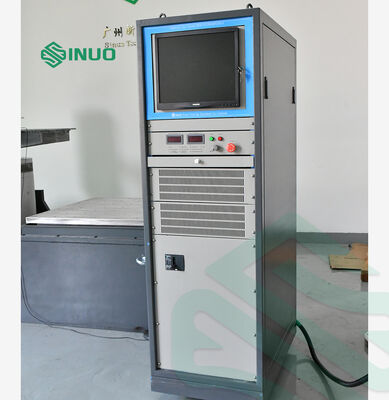

Amplificatore di potenza a commutazione digitale LA-24K

Potenza in uscita	22KVA
Tensione di uscita	100V
Corrente di uscita	220A
Efficienza dell'amplificatore	≥90%
Distorsione armonica	0.5% THD @ 500Hz
SNR	>75dB
Gamma del segnale di ingresso	±10 Vpeak
Stabilità DC in uscita	<5mVdc
Dimensioni dell'amplificatore	W910mm×D610mm×1150mm
Peso dell'amplificatore	470 KG

Controller di vibrazioni digitale VCS-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, shock classico
Computer di controllo	Computer di marca originale da 17'' con monitor LCD, Windows 10
Software	Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi sweep di frequenza sinusoidale, generazione automatica di report di test WORD
Acceleratore di sistema C04A07	Gamma di frequenza: 1-12000Hz, Sensibilità: 50mv/g, Intervallo di temperatura: -24~250°C

Componenti e caratteristiche del sistema

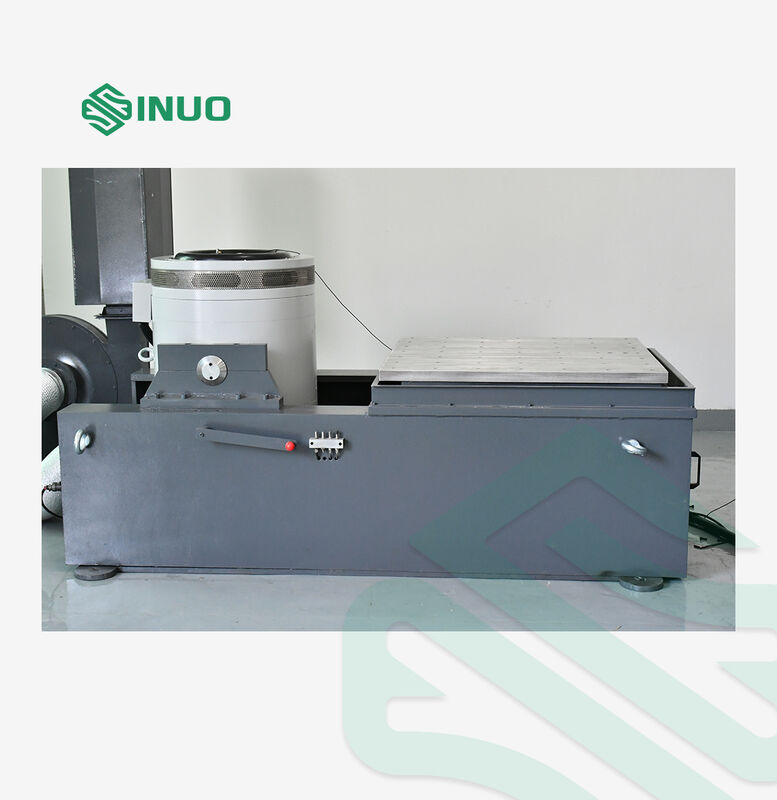

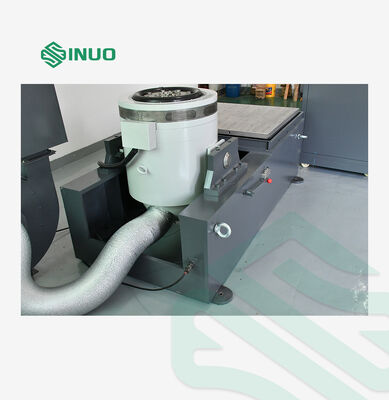

Corpo del tavolo vibrante

Bobina mobile: Fusione e lavorazione manuale con sistema di supporto del carico optoelettronico e guida assiale a doppio cuscinetto per una durata superiore
Bobina di eccitazione: Struttura a doppio circuito magnetico con bassa dispersione di flusso e campo magnetico uniforme
Superficie del corpo: Trattamento di fosfatazione avanzato e tecnologia di verniciatura automobilistica per resistenza all'usura e alla ruggine a lungo termine
Raffreddamento del tavolo: Ventole a basso rumore con struttura di aspirazione dell'aria migliorata, condotto dell'aria a nido d'ape per la bobina di eccitazione e condotto dell'aria a derivazione a doppio strato per l'anello magnetico centrale

Amplificatore di potenza a commutazione digitale LA

Elevata stabilità e affidabilità con tecnologia MOSFET o IGBT
Conforme agli standard UE "CE"
Elevato rapporto segnale-rumore utilizzando la modulazione a larghezza di impulso a moltiplicazione di frequenza sinusoidale
Elevata efficienza di conversione con tecnologia di alimentazione a commutazione
Tecnologia elettronica di condivisione automatica della corrente
Prestazioni di sicurezza eccellenti

Caratteristiche del controller di vibrazioni digitale

Alte prestazioni: Processore DSP a virgola mobile a 32 bit con frequenza di 300 MHz e ADC/DAC a 24 bit
Facile da usare: Software applicativo basato su Windows con procedura guidata automatica e generazione di report di test
Flessibile: Design modulare che supporta più attività di analisi e configurazioni
Sicurezza: Controlli di sicurezza multipli, impostazioni di interblocco e terminazione di emergenza
Report: Generazione con un clic di report di test Word o PDF con dati completi

Parametri tecnici del controller

Specifiche del canale di ingresso

Numero di canali di ingresso	2 canali di ingresso simultanei
Tipo di segnale di ingresso	Tensione/carica
Impedenza di ingresso	>110 kΩ
Intervallo di ingresso di tensione massimo	±10V
Intervallo di ingresso di carica massimo	±10000PC
Rapporto segnale-rumore	>100dB
Filtro	Filtro analogico a 160dB/ottava
Convertitore analogico/digitale (ADC)	Risoluzione a 24 bit, Gamma dinamica: 114dB, Frequenza di campionamento massima 192kHz

Specifiche del canale di uscita

Numero di canali di uscita	1 canale di uscita
Tipo di segnale di uscita	Segnale di tensione
Impedenza di uscita	<30Ω
Intervallo di uscita di tensione massimo	±10V
Corrente di uscita massima	100mA
Precisione dell'ampiezza	2mV
Distorsione armonica	<-95dBfs
Filtro	Filtro analogico a 60dB/ottava

Funzionalità del controller

Controllo casuale

Uscita del segnale casuale gaussiano con equalizzazione della funzione di trasferimento per il controllo in anello chiuso multicanale in tempo reale. Gamma di frequenza: 0-4800Hz (estendibile a 18750Hz) con gamma di potenza di controllo >90dB.

Controllo sinusoidale

Segnali sinusoidali e sweep sinusoidali di alta qualità con controllo dell'ampiezza. Gamma di frequenza: 1Hz-5000Hz (estendibile a 10000Hz) con distorsione armonica <-100dB.

Shock classico

Supporta onda semisinusoidale, onda a campana, onda rettangolare, onda trapezoidale e varie forme d'onda a dente di sega. Durata dell'impulso da 0,5 a 3.000 mS, conforme agli standard MIL-STD-810 e ISO.

Nota sul caricamento dell'apparecchiatura: Questo sistema pesa più di una tonnellata. I clienti devono preparare strumenti e attrezzature di scarico appropriati per l'installazione.
