Tavolo vibrante a scuotimento verticale e orizzontale standard ISTA MIL-STD

Tavolo vibrante a scuotimento verticale e orizzontale standard MIL-STD ISTA

Applicazione del prodotto

Il test di vibrazione è l'atto di eccitare o scuotere un componente o un dispositivo per vedere come reagirebbe in un ambiente reale. L'intervallo di applicazione del test di vibrazione è estremamente ampio, dai prodotti industriali come schede di circuiti, aerei, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo può fornirvi l'intero schema di eccitazione e test e dimostrare la qualità dei prodotti per voi in conformità con gli standard nazionali e internazionali, come GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Formula di selezione della macchina di vibrazione e diagramma della struttura del generatore di vibrazioni

1. Le condizioni di prova fornite dall'azienda del cliente;

2. Tipo di test: Sweep sinusoidale；Casuale；Shock classico;

3. Gamma di risposta in frequenza: 1-2700Hz

4. Formula: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Diagramma principale dell'apparecchiatura

Istruzioni per la configurazione dell'apparecchiatura

Parametri tecnici dell'apparecchiatura

1. Corpo del tavolo vibrante

1.1 Bobina mobile

Il tavolo vibrante è dotato di bobine mobili fuse e lavorate manualmente, sistema di supporto del carico fotoelettrico e guida assiale a doppio cuscinetto. La guida a doppio cuscinetto è una caratteristica unica che aiuta a ridurre l'attraversamento assiale dinamico e la rotazione durante i test di vibrazione per una durata superiore.

1.2 Bobina di eccitazione

Struttura a doppio circuito magnetico, bassa dispersione di flusso, campo magnetico uniforme.

1.3 Superficie del corpo

Utilizzando un trattamento di fosfatazione avanzato e la tecnologia della vernice per auto, ha effetti anti-usura e anti-ruggine a lungo termine.

1.4 Refrigerazione del tavolo:

Adottare ventole a basso rumore e migliorare la struttura di aspirazione dell'aria del corpo del tavolo. La bobina di eccitazione adotta un condotto d'aria a nido d'ape e l'anello magnetico centrale adotta un condotto d'aria a doppio strato. Viene adottato un nuovo design del condotto d'aria per migliorare l'effetto di raffreddamento.

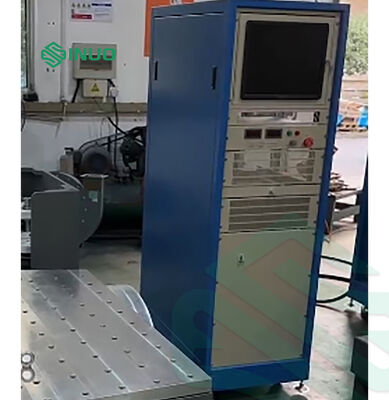

2. Amplificatore di potenza a commutazione digitale LA

L'amplificatore di potenza a commutazione digitale della serie LA adotta l'affidabile tecnologia IGBT:

a. Elevata stabilità e affidabilità

b. Soddisfare i requisiti dello standard "CE" dell'UE

c. Utilizzando la tecnologia di modulazione della larghezza di impulso di moltiplicazione della frequenza sinusoidale, il rapporto segnale-rumore dell'amplificatore di potenza è elevato.

d. Utilizzando il principio di funzionamento dell'alimentatore switching, l'efficienza di conversione è elevata.

e. Utilizzo della tecnologia elettronica di condivisione automatica della corrente

f. Buone prestazioni di sicurezza.

3. Sistema di protezione servo

Funzioni di protezione complete, tra cui sovratensione della rete elettrica, sottotensione, perdita di fase, guasto logico, passaggio del modulo di alimentazione, sovratemperatura, sovracorrente in uscita, sovratensione in uscita, alimentazione di azionamento, sovra-spostamento della piattaforma, temperatura della piattaforma, interblocco esterno, ecc.

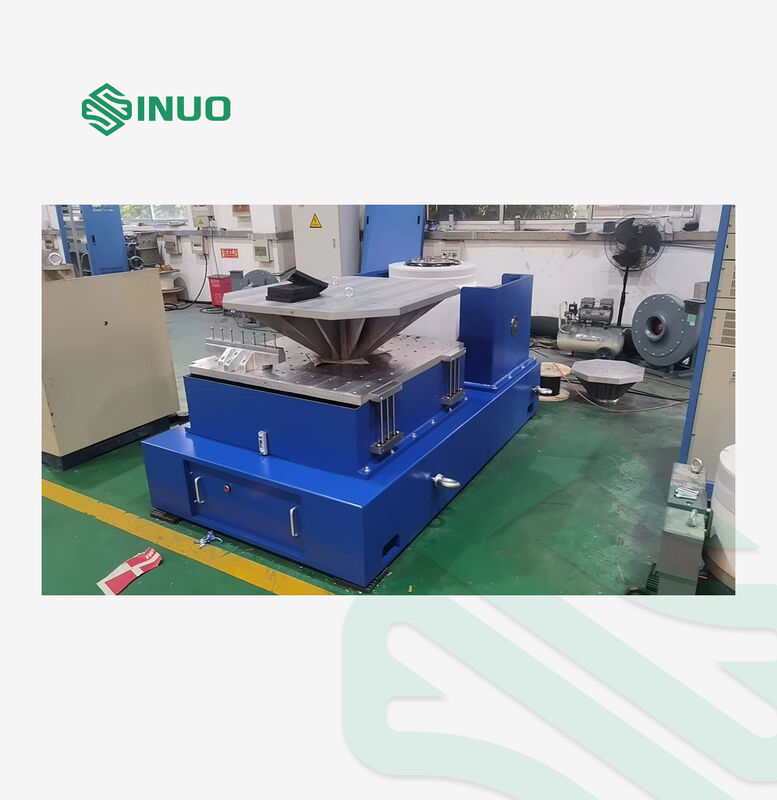

4. Piattaforma di espansione verticale

La piattaforma di estensione viene solitamente utilizzata come piattaforma per campioni di montaggio più grandi e può essere quadrata o rotonda o definita dall'utente. Per ridurre l'impatto delle caratteristiche dinamiche della piattaforma estesa, tutte le piattaforme estese devono essere modellate e analizzate per le loro frequenze modali. Queste piattaforme di estensione sono tipicamente fuse in lega di magnesio e hanno materiale di smorzamento attaccato.

5. Sistema di centraggio automatico fotoelettrico

Regola automaticamente la posizione della bobina mobile per mantenerla in uno stato bilanciato. Un sistema di centraggio automatico assicura che la bobina mobile sia sempre centrata durante il carico e lo scarico.

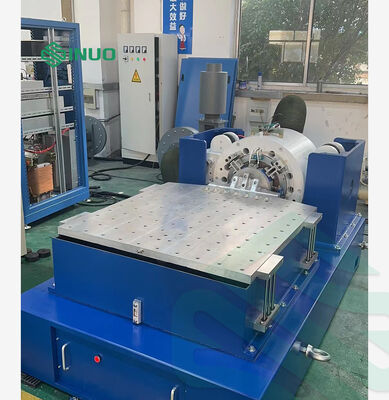

6. Slitta orizzontale

Il design della slitta orizzontale presenta momenti di ribaltamento elevati e vincolo laterale. Questo concetto di design, combinato con un gruppo slitta orizzontale standard, fornisce un elevato vincolo del momento dinamico mantenendo le caratteristiche di smorzamento del film d'olio di guida. La slitta orizzontale è composta da una piastra di scorrimento, un connettore, una lastra di granito naturale, una base della slitta orizzontale e un'alimentazione di olio indipendente.

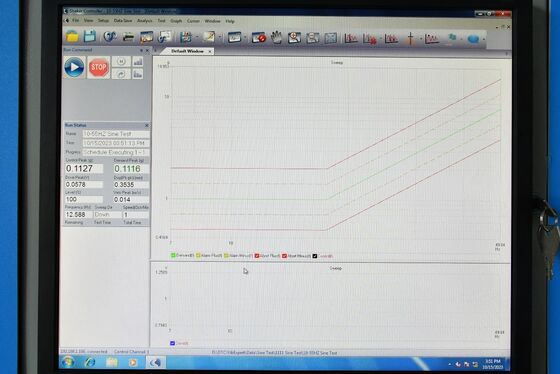

7. Controller di vibrazione digitale

Il controller di vibrazione adotta un sistema a struttura distribuita avanzata. Il controllo ad anello chiuso è realizzato dal processore DSP e il PC è indipendente dal circuito di controllo. Assicura il tempo reale e l'alta efficienza del sistema di controllo. Può rispondere a qualsiasi cambiamento nel sistema di test in modo tempestivo e rapido. Garantire la stabilità e l'alta precisione del controllo. L'hardware adotta un processore DSP a virgola mobile a 32 bit con una frequenza principale fino a 300 MHz e un ADC/DAC con una risoluzione a 24 bit. Tecnologia di progettazione a basso rumore con filtraggio digitale a virgola mobile ad alta precisione e circuiti hardware. Il controller controlla casualmente l'intervallo dinamico per essere maggiore di 90 dB e il rapporto segnale-rumore è maggiore di 100 dB.

Caratteristiche

a. Alte prestazioni e affidabilità

Il controllo ad anello chiuso è realizzato dal processore DSP e il PC è indipendente dal circuito di controllo. Assicura il tempo reale e l'alta efficienza del sistema di controllo. Può rispondere a qualsiasi cambiamento nel sistema di test in modo tempestivo e rapido. Garantire l'affidabilità e l'alta precisione del controllo. Tutti i canali di ingresso hanno ADC a 24 bit di risoluzione, progettazione hardware a basso rumore e filtri anti-aliasing analogici e digitali integrati, che garantiscono efficacemente l'alta precisione dell'analisi.

b. Facile da usare

Il software applicativo basato su Windows è facile da usare e ricco di funzioni ausiliarie. La potente procedura guidata automatica del sistema e la funzione di generazione automatica dei report di test semplificano le attività di test ripetitive e noiose. Le impostazioni dei parametri di test sono ricche e rigorose e l'interfaccia USB2.0 lo rende più strettamente e armoniosamente collegato al computer.

c. Funzioni potenti e flessibilità

Il controller di vibrazione è una potente piattaforma di controllo delle vibrazioni in grado di completare più attività complesse. Sulla stessa piattaforma hardware, è possibile configurare diversi software applicativi per completare una varietà di attività di analisi per soddisfare le diverse esigenze di test e analisi. Il controller adotta un design modulare e può configurare l'hardware e il software corrispondenti in base alle diverse esigenze degli utenti per soddisfare le diverse esigenze.

d. Sicurezza del test

Il controller fornisce il controllo del segnale su piccola scala per ottenere un'anteprima del controllo delle vibrazioni del sistema. Questo metodo aiuta gli ingegneri di test a predeterminare i livelli di rumore. E avere una vaga comprensione della funzione di trasferimento e di altre caratteristiche del sistema. Ci sono anche più controlli di sicurezza e impostazioni di interblocco. La sicurezza dei tester, degli oggetti di prova e delle apparecchiature del tavolo vibrante è garantita al massimo. In caso di anomalie nel sistema, è possibile premere immediatamente il tasto di terminazione integrato del sistema per terminare il test.

e. Generazione del rapporto di prova

Supporta la generazione rapida con un clic di report di test in formato word o PDF. È sufficiente fare clic sul pulsante di generazione del report per ottenere i risultati del test corrente. Dalla descrizione della funzione di controllo del test di base ai parametri di impostazione del test specifici, dalla curva dello spettro di controllo target al dominio del tempo di test e alla curva del dominio della frequenza, tutto è disponibile. È conveniente per te modificare e realizzare in base alle diverse specifiche del rapporto di test. Può essere stampato e visualizzato in anteprima direttamente e può essere inviato online.

Principali parametri tecnici del controller di vibrazione digitale
