Apparecchiatura di collaudo elettrica di equalizzazione di potenziale di sicurezza di iso 6469 10 canali

Sistema di prova potenziale speciale di equalizzazione del veicolo elettrico di iso 6469

Norme & clausole aderite

Il 6469-1:2019 di iso ha azionato elettricamente i veicoli stradali — Specifiche di sicurezza — Parte 1: Sistema ricaricabile di immagazzinamento dell'energia (RESS)

Spine di 62196:2020 di IEC, incavo-sbocchi, connettori del veicolo e carico entrata-conduttivo del veicolo dei veicoli elettrici

Termini tecnici di sicurezza di GB 7258-2017 per l'operazione dell'autoveicolo

…

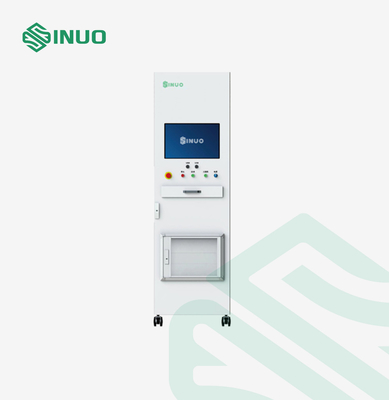

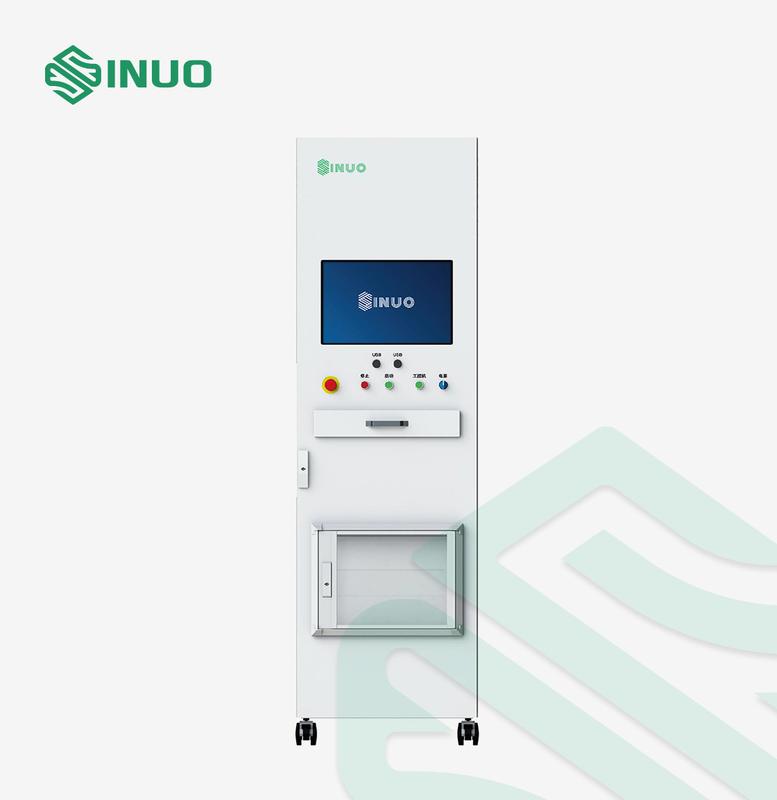

Panoramica dell'attrezzatura

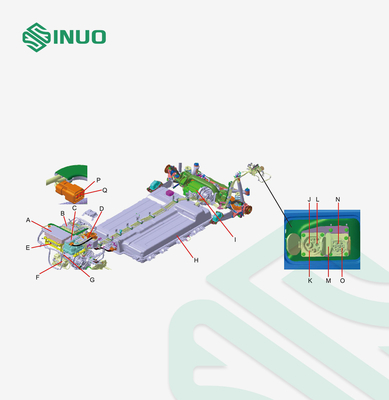

Questo sistema di prova può eseguire la prova potenziale dell'equalizzazione per le componenti ad alta tensione dei veicoli elettrici durante il processo di montaggio di intero veicolo. Per assicurare che la differenza di potenziale fra ogni parti conduttive esposte ad alta tensione sia minimizzata, dobbiamo fare la prova potenziale dell'equalizzazione dai requisiti delle norme fra ciascuno le coperture ad alta tensione delle parti e la piattaforma elettrica come pure qualunque due hanno esposto le parti conduttive che possono essere toccate dalla gente allo stesso tempo.

Principio
1. prenda una corrente specificata da un'alimentazione senza il carico che non supera 12KV, poi lo applicano fra la messa a terra del porto di carico del veicolo, la componente ha esposto le coperture conduttive e struttura del veicolo, calcoliamo il valore al suolo della resistenza da caduta di tensione misurata.

2. per verificare resistenza di conduzione fra la messa a terra di ogni interfaccia di carico del veicolo, le coperture conduttive esposte delle parti e la struttura del veicolo con una distanza non non più di 2.5m.

Giudice Conditions

Funzioni principali

1. Multicanale: Un'equalizzazione potenziale integrata di 10 canali.

2. Visualizzazione: lo schermo LCD a 21,5 pollici di vero colore è utilizzato e l'interfaccia del processo della prova è visibile, che è conveniente per l'osservazione ed il giudizio.


3. Piattaforma aperta: Ha fornito della funzione di editazione di programma della prova, funzione di editazione di progetto di test, relazione sull'esperimento che pubblica e funzione di stampa, funzione ecc. dell'impostazione possibila di permesso utente.


4. Funzione di codice di ricerca: Può registrare il numero del veicolo VIN, il numero di VSN ed il numero principale degli accessori ed automaticamente associa il codice a barre per stampare la relazione sull'esperimento dopo che la prova è completata.


5. gestione di permesso: impostazione possibila multilivelli, che è conveniente per gestione.


6. Gestione dei dati: Diriga i vari dati, protegga l'integrità e la sicurezza dei dati ed abbia funzioni quali la domanda e l'esportazione per soddisfare le esigenze della gestione dei dati della linea di produzione.


7. Protezione di sicurezza: Protezione di sovracorrente, protezione di sovratensione, protezione di sotto-tensione, protezione corrente di perdita e protezione di emergenza, ecc.


8. Dati massicci: Archiviazione di dati ed analisi massicce di sostegno; Aggancio del sistema di MES, ecc.


9. Partenza flessibile: Metodi multipli di partenza di sostegno quali la partenza di codice di ricerca, la partenza del bottone, la partenza a distanza, ecc.

10. giudizio intelligente: Gli indicatori chiave interamente hanno la funzione di fissare la tomaia ed i limiti inferiori, automaticamente giudice e efficacemente impediscono l'avvenimento delle ispezioni mancanti.

Caratteristiche di conduttura dell'attrezzatura

Parametri & progetti di test tecnici
