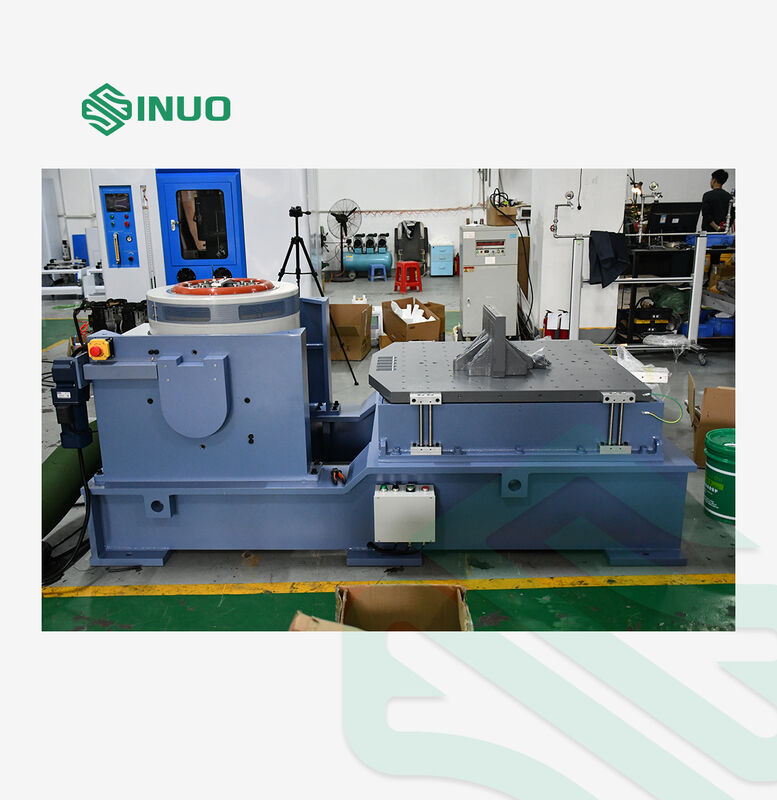

Agitatore elettrodinamico per vibrazioni da 20kN MIL-STD-810G per test ambientali

Agitatore elettrodinamico per vibrazioni da 20kN MIL-STD-810G per test ambientali

Marchio:	Sinuo
Numero di modello:	SN553
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale di picco:

2.400 kgf (24 kN)

Forza casuale:

2.200 kgf RMS

Forza d'urto:

4.400 kgf (44 kN)

Gamma di frequenza:

CC – 3.000 Hz

Spostamento massimo:

51 mm

Velocità massima:

2 m/sec

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza 12KV

Apparecchiatura di collaudo elettrica di sicurezza di IEC 62196

Apparecchiatura di collaudo della batteria del ev di iso 6469

Descrizione del prodotto

Agitatore vibrante elettrodinamico MIL-STD-810G da 20 kN per test ambientali

Questo agitatore vibrante elettrodinamico da 20 kN conforme a MIL-STD-810G è progettato per applicazioni di test ambientali complete, fornendo prestazioni affidabili per la verifica della qualità in vari settori.

Applicazioni del prodotto

I test sulle vibrazioni simulano le condizioni ambientali del mondo reale utilizzando componenti e dispositivi entusiasmanti per valutarne le prestazioni e la durata. Le nostre soluzioni di test servono diversi settori industriali, tra cui:

Schede elettroniche e componenti elettronici
Sistemi aerospaziali e di difesa
Attrezzature automobilistiche e di trasporto
Applicazioni marine e navali
Elettrodomestici di consumo e macchinari industriali

Sinuo fornisce soluzioni complete di eccitazione e test conformi agli standard internazionali tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Configurazione dell'attrezzatura

Articolo	Configurazione	Quantità
1	Agitatore vibrante COMBO
	Agitatore A20S34 (include controller di centraggio pneumatico)	1 set
	Ventilatore B752S (include silenziatore e condotto)	1 set
	Espansore per testa VT60CM	1 set
2	Amplificatore di potenza
	Amplificatore di potenza LA20K (incluso alimentatore da campo)	-
3	Controller delle vibrazioni
	Controller dell'agitatore VCS‑04 (hardware: 4 ingressi/1 azionamento. Applicazioni: casuale/sinusoidale/shock)	1 set
	Accelerometri LTE‑C02A01 (include cavo BNC‑M5 a basso rumore da 7 m)	1 set
	Computer (include tastiera, mouse e monitor)	0 impostati
4	Documentazione	1 set
	Manuale operativo, Lista di imballaggio	-

Specifiche dell'agitatore elettrodinamico - Modello A20S34

Parametro	Specifica
Forza sinusoidale di picco (Pk)	2.400 kgf (24 kN)
Forza casuale (RMS)	2.200 kgf RMS (22 kN) secondo ISO 5344
Forza d'urto (Pk)	4.400 kgf (44 kN) a 6 ms
Gamma di frequenze utilizzabili	CC - 3.000 Hz
Cilindrata massima (p‑p)	51 mm (2 pollici)
Velocità massima	2 m/sec
Massima accelerazione	Sinusoidale: 100 g (980 m/s²) Casuale: 60 g (588 m/s²)
Capacità di carico verticale	300 chilogrammi
Frequenza naturale della sospensione del corpo (asse di spinta)	<2,5 Hz
Diametro dell'armatura	Ø340 mm
Peso dell'armatura	ca. 24 chilogrammi
Frequenza di risonanza fondamentale (tabella nuda)	2.600 Hz (nominale) ± 5%
Caricare punti di attacco (standard)	21 inserti M10 in acciaio inossidabile
Densità del flusso disperso	< 10 gauss
Momento parziale ammissibile	500 N*m
Dimensioni dell'agitatore (L × P × A)	1.190 mm × 860 mm × 1.060 mm
Peso dell'agitatore	ca. 1.900 chilogrammi
