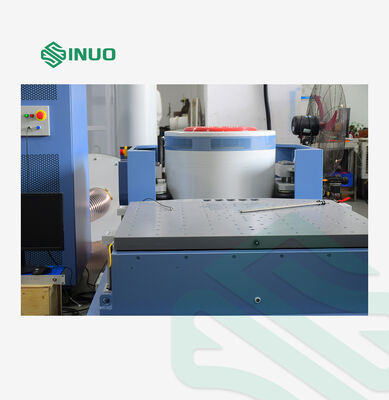

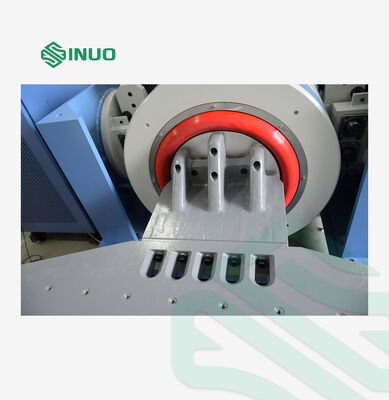

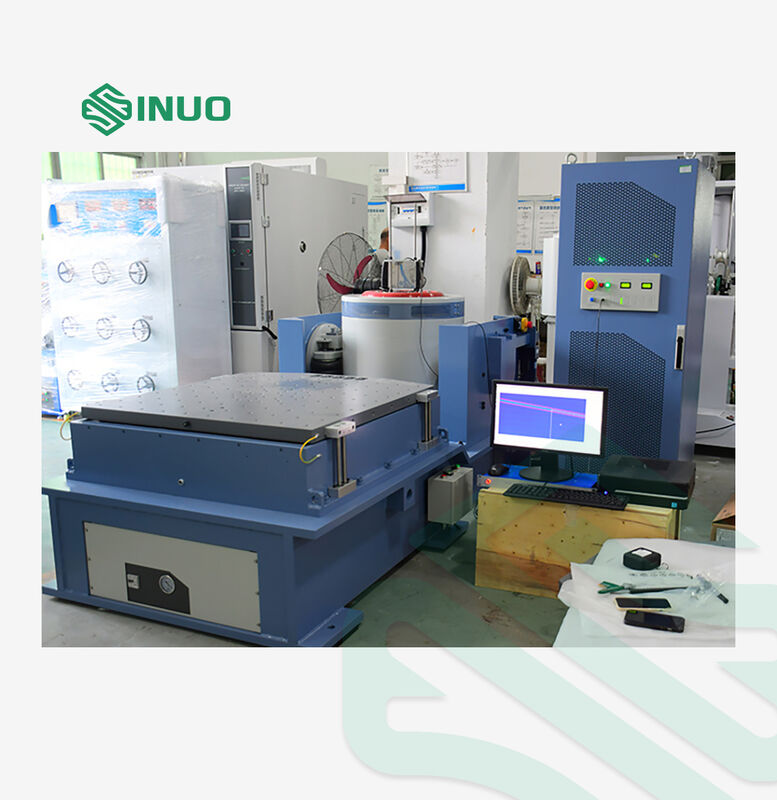

IEC 62133 Sistema di prova delle vibrazioni del tavolo per la scossa a tre assi per la prova delle batterie

IEC 62133 Sistema di prova delle vibrazioni del tavolo per la scossa a tre assi per la prova delle batterie

Marchio:	Sinuo
Numero di modello:	SN553-EV207HG40VT40VCSusb-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Massimo. forza di eccitazione dell'impatto:

1400Kg.f ((11760N) picco

Forza emozionante casuale massima:

600Kg.f (6860N) r.ms.

Massimo. forza di eccitazione sinusoidale:

Picco 700Kg.f (7000N).

Max. Spostamento:

51 mm p-p

Massimo. Velocità:

2m/s

Max. Accelerazione:

100 g

Massimo. Carico:

300KG

Gamma di frequenza:

1 ‰ 4000 Hz

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

sistema di prova di carico di CC di CA di 750V 65A

Sistema di prova di carico di CC di CA di iso 6469

analizzatore di corrente continua di CA di 300V 30A

Descrizione del prodotto

IEC 62133 Sistema di prova delle vibrazioni del tavolo per la scossa a tre assi per la prova delle batterie

Questo sistema professionale di prova delle vibrazioni è specificamente progettato per la prova delle batterie in conformità alle norme IEC 62133.Fornisce soluzioni complete di eccitazione e di prova per prodotti industriali, comprese le schede di circuito, componenti di aeromobili, parti di automobili e elettrodomestici.

Applicazioni del prodotto

I test di vibrazione valutano come i componenti e i dispositivi reagiscono in ambienti reali sottoponendoli a un'eccitazione o a uno shock controllati.Sinuo fornisce soluzioni complete di test che convalidano la qualità del prodotto secondo gli standard internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Selezione e specifiche della macchina per vibrazioni

Parametri di prova:

Tipo di prova: scansione sinusale; vibrazione casuale
Intervallo di risposta di frequenza: 2-5000 Hz
Formula di selezione: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2

Configurazione delle apparecchiature

Componente	Configurazione
Corpo della tavola a vibrazione	A07S23 generatore di eccitazione elettromagnetica
Dispositivo di controllo automatico di centraggio	Sistema di centralizzazione della bobina mobile
Sistema di raffreddamento	B402S Ventilatore di raffreddamento
Tabella di estensione verticale	VT40 (400×400 mm)
Tavola scorrevole orizzontale	HG40 (400×400 mm)
Amplificatore di potenza	L'amplificatore di potenza di commutazione digitale LAO7K
Sistema di protezione	Sistema di protezione servo
Controllatore di vibrazione	Controller di vibrazione digitale VCSusb-2
Computer di controllo	Monitor LCD da 17 pollici con Windows 10

Parametri tecnici

A07S23 Generatore di eccitazione elettromagnetica

Forza di eccitazione sinusoidale massima:700Kg.f (7000N) picco

Forza di eccitazione casuale massima:600Kg.f (6860N) r.ms.

Intervallo di frequenza:1-4000 Hz

Dislocamento massimo:51 mm p-p

Accelerazione massima:100G (980 m/s2)

Carico massimo:300 kg

Peso dell'apparecchiatura:880 kg

LAO7K Amplificatore di potenza di commutazione digitale

Potenza di uscita:7KVA

Voltaggio di uscita:120 V

Efficienza dell'amplificatore≥ 90%

Caratteristiche chiave del sistema

Progettazione avanzata della bobina mobile:Guida a doppio cuscinetto riduce il passaggio e la rotazione dinamici dell'asse per una durata superiore
Struttura di doppio circuito magnetico:Basse perdite di flusso con distribuzione uniforme del campo magnetico
Sistema di raffreddamento migliorato:Progettazione di condotti d'aria a nido di miele con migliore efficienza di raffreddamento
Amplificatore di potenza di commutazione digitale:Alta stabilità conforme alle norme CE UE con un ottimo rapporto segnale/rumore
Sistema di protezione completo: funzionalità di sicurezza complete, comprese la protezione da sovratensione, sovratemperatura e sovrascosti
Controller di vibrazione ad alte prestazioni:Processore DSP a virgola mobile a 32 bit con risoluzione a 24 bit per un controllo preciso
Rapporto automatico delle prove:Generazione di report di prova in Word o PDF con un solo clic con analisi completa dei dati

Requisiti elettrici

Fornitore di alimentazione:AC a 3 fasi 380V/50Hz 17KVA

Aria compressa:0.6Mpa

Resistenza al suolo:≤ 4Ω
