Sistema di prova vibrazioni per test di componenti EV con tavoli multi-asse

L'Environmental Stress Screening (ESS) è altamente efficace nell'eliminare potenziali difetti del prodotto durante le fasi di sviluppo e produzione. Questo sistema funge da strumento fondamentale per l'identificazione dei difetti di progettazione al fine di ottenere una crescita dell'affidabilità e ridurre i costi di manutenzione.

Panoramica del sistema

I test di vibrazione consentono il rilevamento precoce dei guasti della batteria, simulano le condizioni operative del mondo reale ed eseguono valutazioni della resistenza strutturale. Questo sistema versatile offre soluzioni di test affidabili per vari tipi di batterie, tra cui batterie agli ioni di litio, nichel-metallo idruro, nichel-cadmio e piombo-acido, rendendolo ideale per produttori, reparti di controllo qualità e istituti di ricerca.

Il sistema supporta anche i test di fatica del prodotto per una valutazione completa del ciclo di vita.

Diagramma di funzionamento del sistema

Configurazione del sistema di test

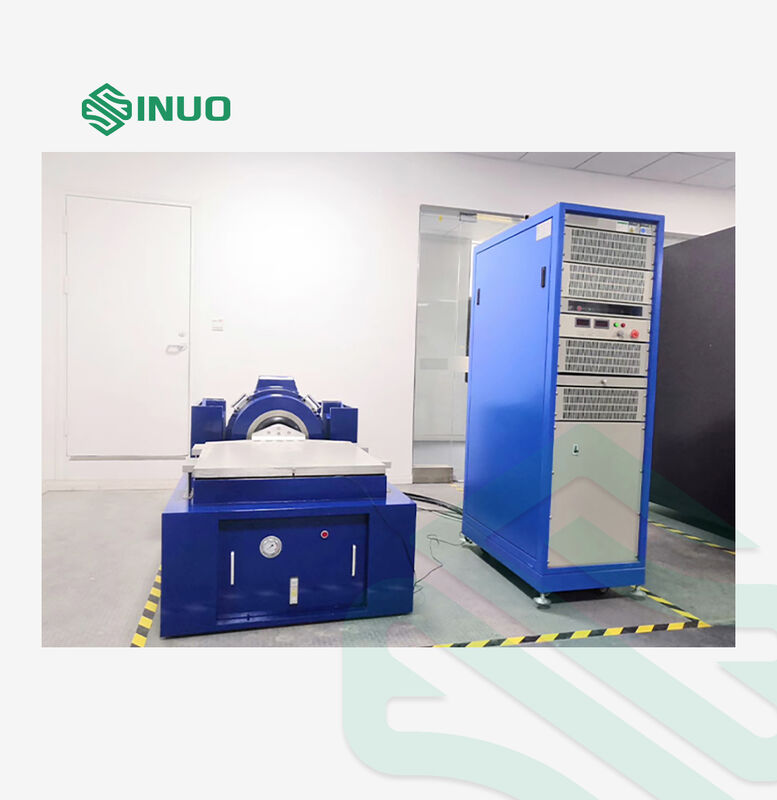

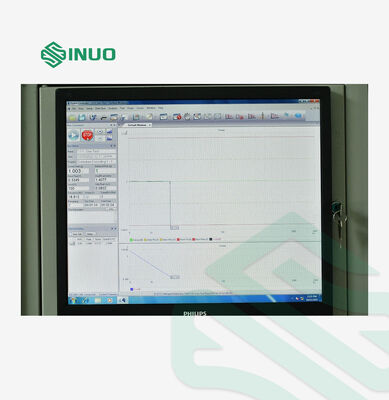

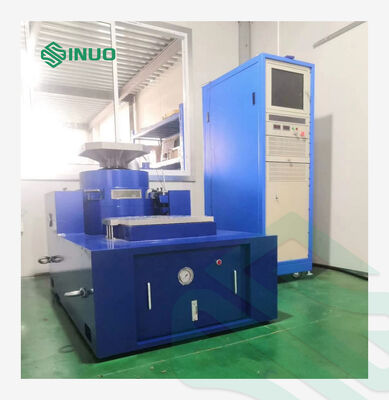

Il sistema di test di vibrazione comprende un generatore di vibrazioni orizzontali congiunto ZZ-2000-21/S-1010, un tavolo verticale esteso TB-1010, una ventola di raffreddamento FJ-2000 con silenziatore, un amplificatore di potenza a commutazione digitale KA-21 e uno strumento di misurazione e controllo delle vibrazioni VENZO-820. Sono disponibili tavoli di espansione verticali personalizzati in base alle dimensioni del pezzo di prova, con integrazione opzionale in apparecchiature di test ambientali complete.

Panoramica dei componenti

Generatore di vibrazioni ZZ-2000

Struttura a doppio circuito magnetico per una maggiore intensità del campo magnetico e una ridotta dispersione del flusso magnetico
Design della bobina mobile senza scheletro per una costruzione leggera e un'elevata accelerazione a vuoto
Sistema di sospensione a braccio a rulli con guida a cuscinetti lineari per una capacità superiore di carico anti-bias
Sistema di supporto a molla pneumatica che fornisce una forte capacità portante ed eccellenti caratteristiche a bassa frequenza
Isolamento dalle vibrazioni a perno che elimina la necessità di fondazioni speciali
Ventola avanzata a basso rumore raffreddata ad aria con design ottimizzato del condotto dell'aria

Amplificatore di potenza a commutazione digitale KA-21

Comprende scatola del modulo di alimentazione, scatola del modulo logico, modulo di alimentazione e modulo raddrizzatore di eccitazione
Utilizza componenti di marchi di fama mondiale tra cui APT, Flint, Mitsubishi, Hitachi e LG
Monitoraggio in tempo reale dello stato operativo del modulo e del sistema
Compensazione del fattore di potenza del 92% per un utilizzo ottimale della capacità della rete
Tecnologia di modulazione della larghezza di impulso a moltiplicazione di frequenza sinusoidale per un elevato rapporto segnale-rumore
Efficienza di conversione del 92% con sistema di raffreddamento ad aria forzata
Condivisione automatica elettronica della corrente con uno squilibrio di corrente parallela ≤2%
Sistema di protezione completo a 18 punti

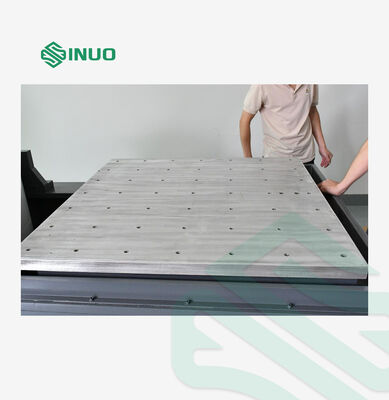

Tavolo di estensione verticale TB-1010

Progettato per prodotti più grandi delle superfici dei tavoli standard, questo tavolo di estensione garantisce prestazioni ottimali attraverso un calcolo preciso e un'attenta progettazione, mantenendo le specifiche tecniche per la frequenza operativa, l'accelerazione, l'uniformità dell'ampiezza e la direzione laterale.

Tavolo scorrevole orizzontale SC-1010

Progettato con un'elevata resistenza al momento di ribaltamento e vincoli laterali, pur mantenendo le caratteristiche di smorzamento del film d'olio. Il sistema presenta una struttura semplificata, un funzionamento conveniente e prestazioni affidabili grazie alla tecnologia del film d'olio ad alta pressione.

Specifiche delle prestazioni tecniche

Generatore di vibrazioni (ZZ-2000) / Amplificatore di potenza (KA-21)

Parametro	Specifica
Spinta sinusoidale	20000N (2200kgf)
Spinta casuale	20000N (2200kgf)
Spinta d'impatto	40000N (4400kgf)
Gamma di frequenza	DC-3000Hz
Spostamento continuo	51mm
Velocità massima	2m/s
Accelerazione massima	981m/s² (100g) senza carico
Diametro della bobina mobile	Φ320mm
Frequenza di risonanza del 1° ordine	3200Hz ±5%
Carico massimo	400kg
Uscita amplificatore	21kVA
Rapporto segnale-rumore	>65dB
Efficienza dell'amplificatore di potenza	>90%

Ventola (FJ-2000)

Parametro	Specifica
Potenza della ventola	7.5kW
Volume d'aria	0.71m³/min
Pressione del vento	8800Pa
Peso	200kg

Tavolo scorrevole orizzontale (S-1010)

Parametro	Specifica
Dimensioni del tavolo	1000×1000mm
Portata massima	150kg
Frequenza limite superiore	Seno 800Hz, Casuale 2000Hz
Materiale del tavolo	Lega di magnesio alluminio

Tavolo di estensione verticale (TB-1010)

Parametro	Specifica
Dimensioni del tavolo	1000×1000mm
Portata massima	143kg
Frequenza limite superiore	Seno 800Hz, Casuale 2000Hz
Materiale del tavolo	Lega di magnesio alluminio

Elenco configurazione principale

N.	Nome	Modello	Unità	Q.tà
1.1	Tavolo vibrante	ZZ-2000/S-1010	SET	1
1.2	Amplificatore di potenza a commutazione digitale	KA-21	SET	1
1.3	Ventola di raffreddamento	FJ-2000	SET	1
1.4	Tavolo di espansione verticale	TB-1010	SET	1
2.1	Strumento digitale di misurazione e controllo delle vibrazioni	VENZO-820	SET	1
2.2	Computer di controllo	Computer industriale integrato	SET	1
3.1	Pezzi di ricambio e strumenti	Come da elenco dettagliato	SET	1
3.2	Documentazione tecnica	Manuali operativi	SET	1

Requisiti di installazione

Interruttore automatico trifase a quattro fili 380V, 100A
Potenza totale: 45kVA
Diametro del filo di rame di messa a terra ≥ 10mm²
Fonte d'aria: 0,6-0,8 MPa
Sono necessari spargitori e carrelli elevatori appropriati
