Sistema di prova delle vibrazioni: forza 1400 kgf, 1 ‰ 4000 Hz, accelerazione 100G

Sistema di prova delle vibrazioni: forza 1400 kgf, 1 ‰ 4000 Hz, accelerazione 100G

Marchio:	Sinuo
Numero di modello:	SN553-EV207HG60VT60VCSusb-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Metodo di raffreddamento:

Raffreddamento a aria

Modulo di controllo:

Shock sinusoidale, casuale, classico

Forza sinusoidale:

700Kg.f ((5880N) picco

Scossa Froce:

1400Kg.f ((11760N) picco

Forza casuale:

600Kg.f ((5880N) r.ms.

Max. Spostamento:

51 mm p-p

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo della batteria del ev di IEC 62196

Apparecchiatura di collaudo della batteria del ev di iso 6469

attrezzatura di prova di carico del ev LCD di 21.5in

Descrizione del prodotto

Sistema di prova vibrazioni: Forza 1400 kgf, 1–4000 Hz, Accelerazione 100G

Sistema di prova vibrazioni elettromagnetico ad alte prestazioni progettato per test completi sui prodotti e convalida della qualità.

Applicazione del prodotto

I test di vibrazione simulano le condizioni ambientali del mondo reale per valutare le prestazioni di componenti e dispositivi. Le applicazioni si estendono a prodotti industriali tra cui schede a circuito stampato, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test, garantendo la conformità dei prodotti agli standard nazionali e internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Specifiche tecniche

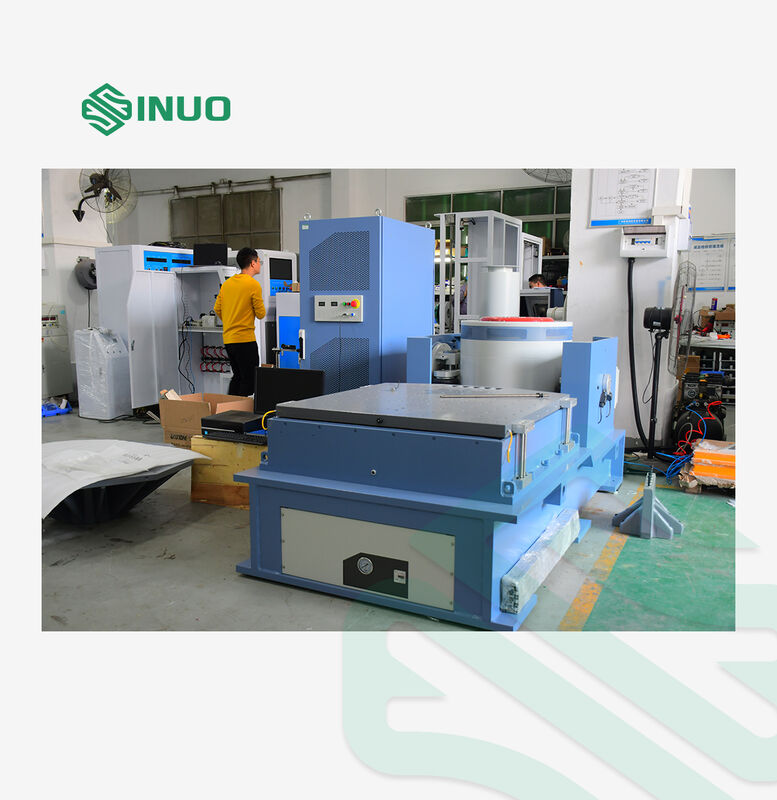

Generatore di eccitazione elettromagnetica A07S23

Forza di eccitazione sinusoidale massima	700 kgf (5880N) di picco
Forza di eccitazione casuale massima	600 kgf (5880N) r.m.s
Forza di eccitazione all'impatto massima	1400 kgf (11760N) di picco
Gamma di frequenza	1–4000 Hz
Spostamento massimo	51 mm p-p
Velocità massima	2 m/s
Accelerazione massima	100G (980 m/s²)
Carico massimo	300 kg
Frequenza di isolamento delle vibrazioni	2.5 Hz
Diametro della bobina mobile	Φ230 mm
Peso della bobina mobile	7 kg
Viti del tavolo	16×M10
Perdita di flusso	<10 gauss
Momento eccentrico ammissibile	300 N.m
Dimensioni dell'apparecchiatura	915×740×780 mm (escluso il tavolo di espansione verticale)
Peso dell'apparecchiatura	880 kg (escluso il tavolo scorrevole orizzontale)

Amplificatore di potenza a commutazione digitale SA-6K

Potenza in uscita	7 KVA
Tensione di uscita	120 V
Corrente di uscita	70 A
Efficienza dell'amplificatore	≥90%
Livello On-Off	116 KHz
SNR	≥65 dB
Rumore	≤70 dB
Dimensioni dell'amplificatore	900×600×1130 mm

Sistema di protezione servo

Funzionalità di protezione complete tra cui temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico e monitoraggio della perdita di fase in ingresso.

Controller di vibrazioni digitale VCSusb-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, urto classico
Computer di controllo	Computer di marca originale da 17" con monitor LCD

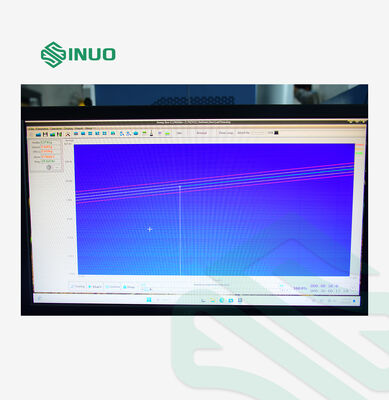

Software	Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi dello sweep di frequenza sinusoidale, generazione automatica di report di test WORD

Accelerometro di sistema

Gamma di frequenza	1–12000 Hz
Sensibilità	30 PC/g
Intervallo di temperatura	-40 a 180°C

Tavolo di estensione verticale VT60

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	600×600 mm
Foro fisso	Distribuzione rettangolare M8, durevole e resistente all'usura
Frequenza di utilizzo limite superiore	Sinusoidale 1000 Hz, Casuale 2000 Hz
Peso	Circa 48 kg

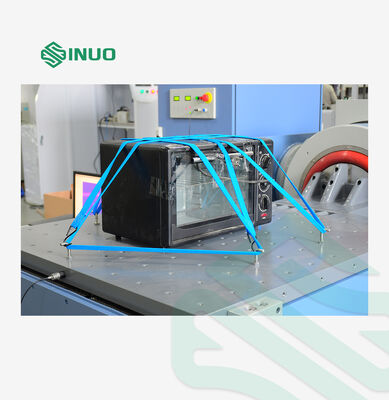

Tavolo scorrevole orizzontale a film d'olio HG60

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	600×600×60 mm
Foro fisso	Distribuzione rettangolare M8, durevole e resistente all'usura
Frequenza di utilizzo limite superiore	Sinusoidale 2000 Hz, Casuale 2000 Hz
Peso	Circa 57 kg (senza testa di collegamento)

Ventola di raffreddamento B402S

Potenza della ventola	4 KW
Portata della ventola	41 m³/s

Requisiti elettrici

Alimentazione	CA trifase 380V/50Hz 18 KW
Aria compressa	0.6 MPa
Resistenza di terra	≤4 Ω

Caratteristiche del sistema

Alte prestazioni e affidabilità

Il processore DSP consente il controllo a circuito chiuso con funzionamento indipendente dal PC per una reattività in tempo reale. ADC a 24 bit, design hardware a basso rumore e filtri anti-aliasing integrati garantiscono un'analisi di alta precisione e prestazioni affidabili.

Facilità d'uso

Software applicativo basato su Windows con interfaccia intuitiva e ricche funzioni ausiliarie. La procedura guidata automatizzata e la generazione di report di test semplificano le attività ripetitive. L'interfaccia USB2.0 garantisce una connettività del computer senza interruzioni.

Potente e flessibile

Piattaforma di controllo delle vibrazioni modulare che supporta più attività complesse. Componenti hardware e software configurabili si adattano a diversi requisiti di test e analisi.

Sicurezza dei test

Il controllo del segnale su piccola scala visualizza in anteprima le caratteristiche di vibrazione del sistema. Controlli di sicurezza multipli e impostazioni di interblocco proteggono i tester, gli oggetti di prova e le apparecchiature. Tasto di interruzione di emergenza integrato per l'arresto immediato del test.

Generazione di report di test

Generazione con un clic di report di test WORD o PDF. La documentazione completa include funzioni di controllo dei test, impostazione dei parametri, curve dello spettro target e analisi nel dominio del tempo/frequenza. Funzionalità di stampa diretta, anteprima e distribuzione online.
