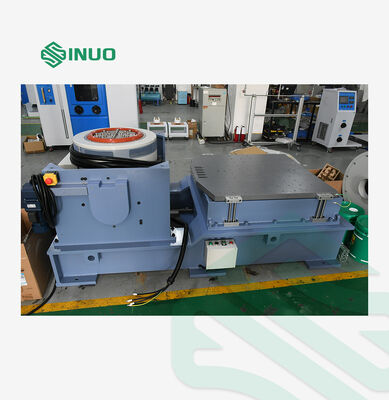

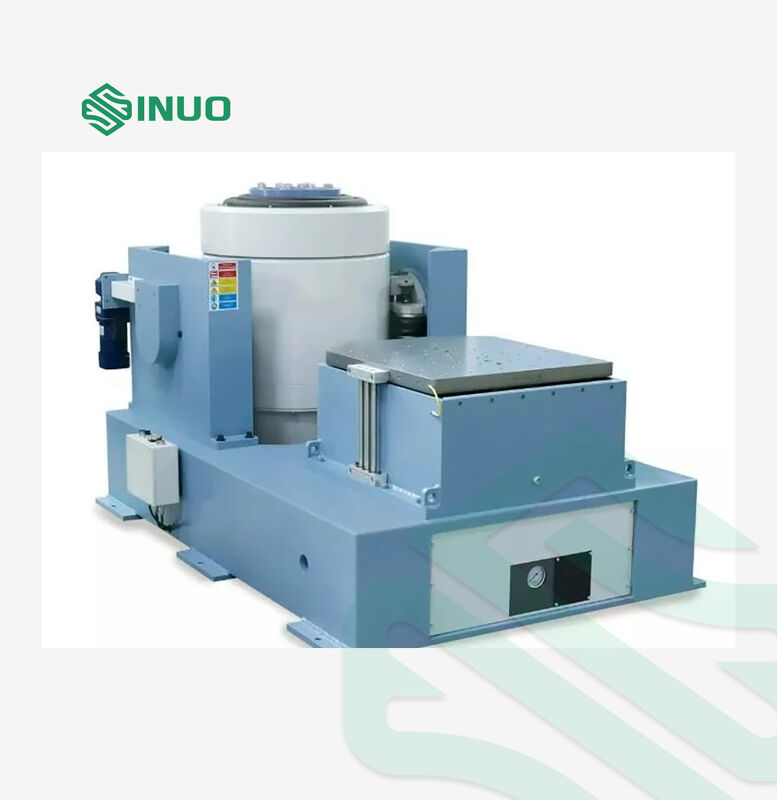

Apparecchiatura per prove di vibrazione verticale ISO&ASTM per test di componenti

Apparecchiatura per prove di vibrazione verticale ISO&ASTM per test di componenti

Marchio:	Sinuo
Numero di modello:	SN553-EV440HB120VT60VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Massima forza di eccitazione sinusoidale:

Picco 4000Kg.f (40KN)

Massima forza eccitante casuale:

4000Kg.f.rms (40KN)

Massima forza di eccitazione dell'impatto:

Picco 8000Kg.f (80KN)

Gamma di frequenza:

1 ~ 2700Hz

Spostamento massimo:

100 mm p-p

Velocità massima:

2m/s

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

apparecchiatura di collaudo elettrica di sicurezza 3000V

Apparecchiatura di collaudo elettrica di sicurezza dello statore del motore

Attrezzatura di prova di carico del ev duplex

Descrizione del prodotto

Apparecchiature di prova vibrazioni verticali ISO e ASTM per test sui componenti

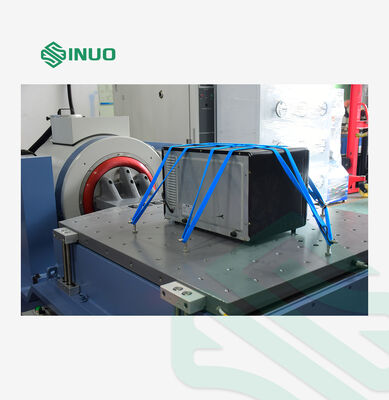

I test di vibrazione prevedono l'eccitazione o l'urto di componenti e dispositivi per simulare le condizioni ambientali del mondo reale e valutare le prestazioni. Questa metodologia di test è ampiamente applicata in settori industriali tra cui circuiti stampati, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Applicazione del prodotto

Sinuo fornisce soluzioni complete di eccitazione e test che convalidano la qualità del prodotto in conformità agli standard nazionali e internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Specifiche tecniche

Generatore di eccitazione elettromagnetica VG4000-100

Forza di eccitazione sinusoidale massima	4000Kg.f di picco (40KN)
Forza di eccitazione casuale massima	4000Kg.f rms (40KN)
Forza di eccitazione all'impatto massima	8000Kg.f di picco (80KN)
Gamma di frequenza	1-2700 Hz
Spostamento massimo	100 mm p-p
Velocità massima	2 m/s
Accelerazione massima	100G (980 m/s²)

Relazione carico massimo e accelerazione

5G (49m/s²)	760kg
10G (98m/s²)	360kg
20G (196m/s²)	160kg
30G (294m/s²)	93kg

Frequenza di risonanza del primo ordine	2500 Hz ±5%
Carico massimo	800 kg
Frequenza di isolamento delle vibrazioni	2.5 Hz
Diametro della bobina mobile	Φ420 mm
Peso della bobina mobile	40kg
Flusso di dispersione	<10 gauss
Momento eccentrico ammissibile	>500 N.m
Dimensioni dell'apparecchiatura	1400mm × 1300mm × 1240mm (escluso il tavolo di espansione verticale)
Peso dell'apparecchiatura	3600 kg

Amplificatore di potenza a commutazione digitale LA-45

Potenza in uscita	45 KVA
Tensione di uscita	110 Vrms
Corrente di uscita	400 Arms
SNR	≥70 dB
Dimensioni dell'amplificatore	810mm × 555mm × 1810mm

Sistema di protezione servo

Funzionalità di protezione complete tra cui monitoraggio della temperatura, controllo della pressione del vento, protezione da sovra-spostamento, protezione da sovratensione, protezione da sovracorrente, protezione da sottotensione in ingresso, rilevamento guasti esterni, monitoraggio dell'alimentazione di controllo, rilevamento guasti logici e protezione da perdita di fase in ingresso.

Controller di vibrazioni digitale VCSusb-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, shock tipico
Computer di controllo	Computer di marca originale con monitor LCD

Le capacità del software includono interfaccia operativa cinese/inglese, analisi nel dominio del tempo e della frequenza, gestione della sorgente del segnale, analisi dello sweep di frequenza sinusoidale, generazione automatica di report di test WORD, visualizzazione e archiviazione dei dati, configurazione dei parametri di test e funzioni complete di analisi del segnale e dei dati.

Accelerometro di sistema

Gamma di frequenza	1-12000 Hz
Sensibilità	30 PC/g
Intervallo di temperatura	-24 a 250°C

Tavolo di estensione verticale VT60

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	600 × 600 mm
Foro fisso	Manicotto a vite in acciaio inossidabile M8 a distribuzione rettangolare 100mm × 100mm
Frequenza di utilizzo limite superiore	Sinusoidale 2000 Hz, Casuale 2000 Hz
Peso	Circa 60 kg

Tavolo scorrevole a film d'olio orizzontale HB120

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	1200 × 1200 mm
Foro fisso	Manicotto a vite in acciaio inossidabile M12 a distribuzione rettangolare 100mm × 100mm
Frequenza di utilizzo limite superiore	Sinusoidale 500 Hz, Casuale 2000 Hz
Peso	Circa 170 kg

Ventilatore di raffreddamento BL-5000

Potenza della ventola	15 KW
Portata della ventola	1.2 m³/s
Pressione della ventola	6.5 kpa

Requisiti elettrici

Alimentazione	CA trifase 380 V/50 Hz 65 KW
Aria compressa	0.6 Mpa
Resistenza di terra	≤4 Ω
