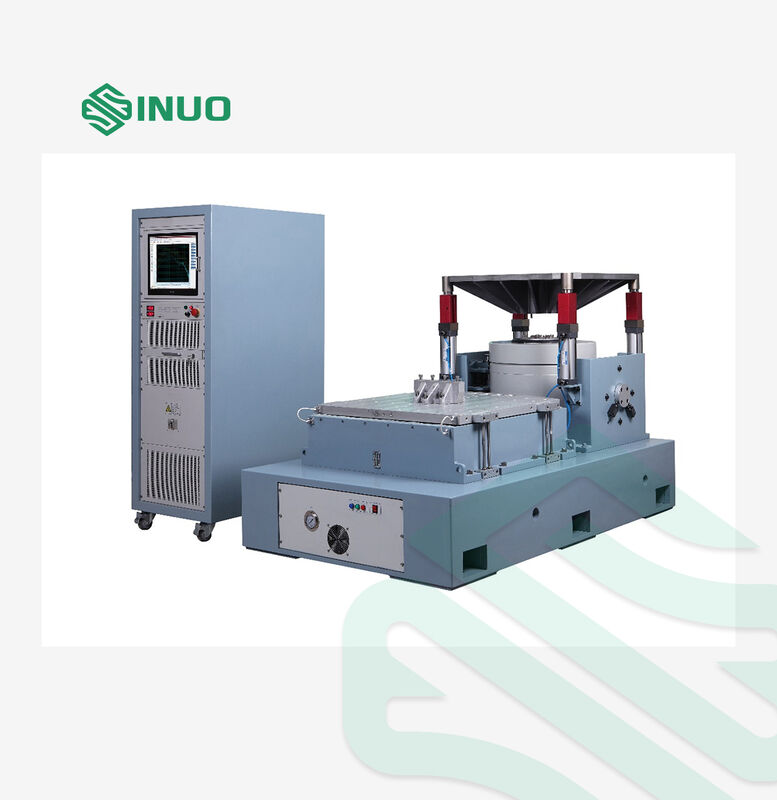

Agitatore di vibrazioni elettrodinamiche MIL-STD-810 per una maggiore durata

MIL-STD-810Scattivo per vibrazioni elettrodinamiche per una maggiore durata

Applicazione del prodotto

Il test delle vibrazioni è l'atto di eccitare o scandalizzare un componente o un dispositivo per vedere come reagirebbe in un ambiente reale.da prodotti industriali quali circuiti stampati, aerei, navi, razzi, missili, automobili e elettrodomestici.

Sinuo può fornire l'intero programma di eccitazione e di prova, e dimostrare la qualità dei prodotti per voi secondo gli standard nazionali e internazionali, come GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC e ASTM.

Formula di selezione della macchina per vibrazioni e diagramma della struttura del generatore di vibrazioni

1- le condizioni di prova fornite dall'azienda del cliente;

2Tipo di prova: scansione sinusale; casuale; scossa

3Intervallo di risposta di frequenza: 1-3000 Hz

4. Formula: A(g)=(2πf)2Dcm/980 A=0.002DmmF2 D=A/0.002F2

F=M(kg) ×A(g)

Istruzioni di configurazione dell'apparecchiatura

Parametri tecnici delle apparecchiature

1. Corpo della tavola a vibrazione

1.1 bobina mobile

La tavola vibrante è dotata di bobine mobili, di supporto ottoelettronica e di doppio cuscinetto di guida assiale.La guida a doppio cuscinetto è una caratteristica unica che aiuta a ridurre il incrocio e la rotazione dinamici dell'asse durante i test di vibrazione per una durata superiore.

1.2 Bobina di eccitazione

Doppia struttura di circuito magnetico, bassa perdita di flusso, campo magnetico uniforme.

1.3 superficie del corpo

Utilizzando un trattamento avanzato di fosfatamento e una tecnologia di verniciatura per auto, ha effetti anti-usura e anti-ruggine a lungo termine.

1.4 Refrigerazione a tavola:

Adottare ventilatori a basso rumore e migliorare la struttura di aspirazione dell'aria del corpo del tavolo.Per migliorare l'effetto di raffreddamento viene adottato un nuovo progetto di condotto d'aria.

2. amplificatore di potenza di commutazione digitale LA

L'amplificatore di potenza di commutazione digitale della serie LA adotta una tecnologia IGBT affidabile:

a. Alta stabilità e affidabilità

b. soddisfare i requisiti della norma UE "CE"

c. utilizzando la tecnologia di modulazione della larghezza di impulso per moltiplicazione sinusoidale di frequenza, il rapporto segnale/rumore dell'amplificatore di potenza è elevato.

d. Utilizzando il principio di funzionamento di commutazione dell'alimentazione, l'efficienza di conversione è elevata.

e. Utilizzando la tecnologia elettronica di condivisione automatica della corrente

f. Buone prestazioni di sicurezza.

3Sistema di protezione servo

Funzioni di protezione complete, incluse sovratensione della rete elettrica, sotto tensione, perdita di fase, guasto logico, passaggio del modulo di alimentazione, temperatura superiore, sovratensione di uscita, sovratensione di uscita,potenza di trazione, sovraslocazione della piattaforma, temperatura della piattaforma, blocco esterno, ecc.

4Piattaforma di espansione verticale

La piattaforma di estensione è di solito utilizzata come piattaforma per esemplari di montaggio più grandi e può essere quadrata o rotonda o definita dall'utente.Ridurre l'impatto delle caratteristiche dinamiche della piattaforma estesa, tutte le piattaforme estese devono essere modellate e analizzate per le loro frequenze modali.

5Sistema di centralizzazione automatico fotoelettrico

Un sistema di centralizzazione automatico garantisce che la bobina in movimento sia sempre centrata durante il carico e lo scarico.

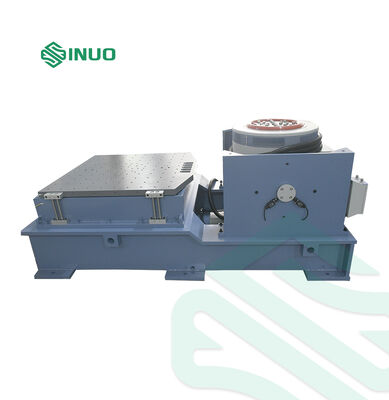

6. piattaforma scorrevole orizzontale

Il progetto di slitta orizzontale ha un momento di ribaltamento elevato e un sistema di ritenuta laterale.ha un limite di momento dinamico elevato mantenendo le caratteristiche di ammortizzazione della pellicola di olio guidaIl tavolo orizzontale è composto da una piastra di scivolo, una testa di collegamento, una lastra di granito naturale, una base orizzontale e una fonte di olio indipendente.

7Controller di vibrazione digitale

Il controllo a circuito chiuso è realizzato dal processore DSP e il PC è indipendente dal circuito di controllo.Garantisce l'efficienza in tempo reale e elevata del sistema di controllo. Può rispondere a qualsiasi modifica del sistema di prova in modo tempestivo e rapido. Garantire la stabilità e l'alta precisione del controllo.L'hardware adotta un processore DSP a virgola galleggiante a 32 bit con una frequenza principale fino a 300 MHz e un ADC/DAC con una risoluzione a 24 bitLa tecnologia di progettazione a basso rumore con filtraggio digitale ad alta precisione a virgola mobile e circuiti hardware.e il rapporto segnale-rumore è superiore a 100 dB.

Caratteristiche

a. Alte prestazioni e affidabilità

Il controllo a circuito chiuso è realizzato dal processore DSP e il PC è indipendente dal circuito di controllo.Può rispondere tempestivamente e rapidamente a qualsiasi modifica del sistema di prova. Garantire l'affidabilità e l'alta precisione del controllo. Tutti i canali di ingresso hanno ADC a risoluzione di 24 bit, progettazione hardware a basso rumore e filtri anti-aliasing analogici e digitali integrati,che garantiscano efficacemente l'elevata precisione dell'analisi.

b. Facile da usare

Il software applicativo basato su Windows è facile da usare e ricco di funzioni ausiliarie.Il potente assistente automatico del sistema e la funzione di generazione automatica dei rapporti di prova rendono facili le attività di prova ripetitive e noioseLe impostazioni dei parametri di prova sono ricche e rigorose, e l'interfaccia USB2.0 lo rende più strettamente e armoniosamente collegato al computer.

c. Funzioni potenti e flessibilità

Il controllore di vibrazione è una potente piattaforma di controllo delle vibrazioni che può completare più compiti complessi.software applicativo diverso può essere configurato per completare una varietà di attività di analisi per soddisfare le vostre diverse esigenze di test e analisiIl controller adotta un design modulare e può configurare l'hardware e il software corrispondenti in base alle diverse esigenze dell'utente per soddisfare esigenze diverse.

d. Sicurezza delle prove

Il controller fornisce un controllo del segnale su piccola scala per ottenere un'anteprima del controllo delle vibrazioni del sistema.E avere una comprensione approssimativa della funzione di trasferimento e altre caratteristiche del sistemaLa sicurezza dei collaudatori, degli oggetti di prova e delle apparecchiature per il tavolo delle vibrazioni è garantita nella massima misura.Se c' è un' anomalia nel sistema, è possibile premere immediatamente il tasto di chiusura integrato del sistema per terminare il test.

e. Produzione del rapporto di prova

Supporta la generazione rapida di report di test in formato word o PDF con un solo clic.Dalla descrizione della funzione di controllo di base della prova ai parametri specifici di impostazione, dalla curva dello spettro bersaglio di controllo al dominio del tempo di prova e alla curva del dominio della frequenza, tutto è disponibile.E 'conveniente per voi di modificare e fare in base alle diverse specifiche del rapporto di prova. Può essere direttamente stampato e visualizzato, e può essere inviato online.

Principali parametri tecnici del regolatore digitale delle vibrazioni

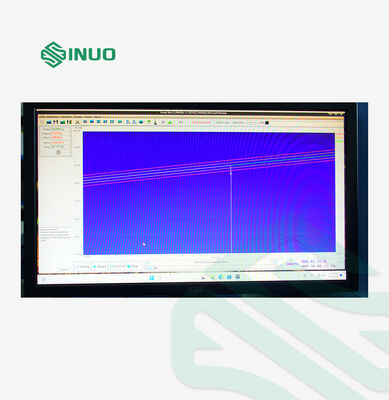

Descrizione della funzione del regolatore di vibrazione digitale

Controllo casuale

Secondo il diagramma dello spettro di potenza definito dall'utente (fatto dall'editor dello spettro di destinazione), il controllo casuale adotta il metodo di equalizzazione della funzione di trasferimento.Segnali Gaussiani casuali di uscita continua per implementare rapidamente il controllo a circuito chiuso multi-canale in tempo reale e precisoGli algoritmi di controllo adattivo integrati reagiscono rapidamente alle non linearità del sistema, alla frequenza di risonanza e ai cambiamenti di carico.

Intervallo di frequenza: 0~4800Hz, estendibile a 18750Hz

Risoluzione: 100, 200, 400, 800, 1600, 3200 linee spettrali

Intervallo di potenza di controllo: > 90 dB

Strategia di controllo: controllo a canale singolo, media ponderata, valore massimo, valore minimo.

Controllo del seno

Sine fornisce segnali di scansione sinusoidale e sinusoidale di qualità analogica con controllo sull'ampiezza della forma d'onda sinusale.e la durata di permanenza può essere determinata impostando il tempo o il numero di cicli del segnale sinusoidale.

Intervallo di frequenza: da 1 Hz a 5000 Hz, espandibile a 10000 Hz

Tempo di circuito chiuso: 5 mS

Distorsione armonica: < 100 dB

Modalità di scansione di frequenza: scansione di frequenza lineare 0~6000 Hz/minuto.

Direzione di spazzatura: su, giù

Durata della scansione: può essere impostata come numero di scansioni o tempi di prova.

Lo shock classico

Adottare il metodo di equalizzazione della funzione di trasferimento, sostenere mezza onda senoidale, onda campana, onda rettangolare, onda trapezoidale, ondata a denti da sega del picco anteriore, ondata a denti da sega del picco posteriore, onda triangolare.Gli utenti possono anche inserire il valore di picco dell'impulso in base alle loro esigenze.

Durata dell'impulso da 0,5 a 3.000 mS

Larghezza di banda massima di analisi 18750 Hz

Dimensione del telaio: fino a 16384

Risponde agli standard: MIL-STD-810 (standard militare degli Stati Uniti), standard ISO, limite di controllo dell'interruzione definito dall'utente.
