Sistema di prova delle vibrazioni ASTM D4728 per la durata dei container di trasporto

Sistema di prova delle vibrazioni ASTM D4728 per la durata dei container di trasporto

Marchio:	Sinuo
Numero di modello:	SN553-EV211HG80VT80VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Software:

seno, casuale, shock

Tabella di slittamento:

Lega di alluminio

Max. Spostamento:

51 mm p-p

Max. Forza:

1100 kg

Max. Accelerazione:

100 g

Massimo. Carico:

300KG

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

apparecchiatura di collaudo elettrica di sicurezza 110W

OBC scaricano l'apparecchiatura di collaudo elettrica della sicurezza

OBC scaricano l'analizzatore elettrico della sicurezza

Descrizione del prodotto

Sistema di prova delle vibrazioni ASTM D4728 per la durata dei container di trasporto

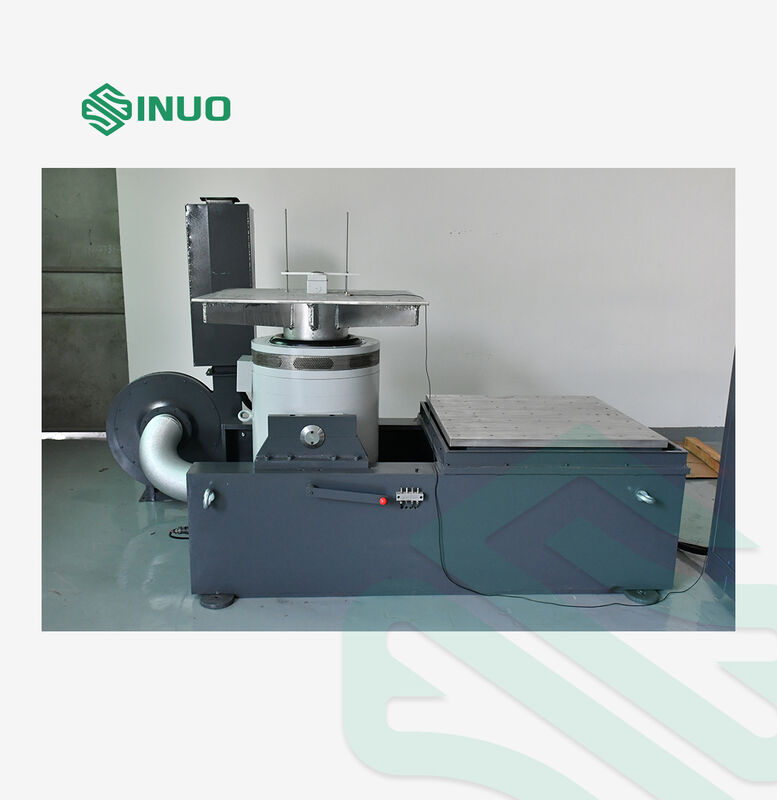

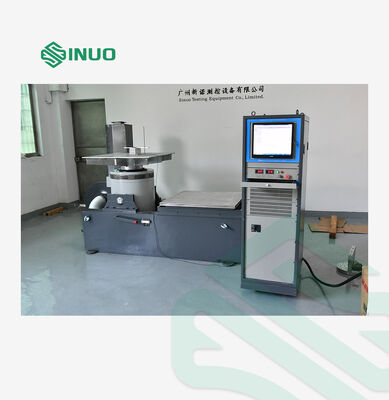

Visualizzazione del prodotto

Il sistema di prova delle vibrazioni ASTM D4728 è progettato per test completi di durabilità dei container di spedizione, simulando condizioni ambientali reali per convalidare la qualità e le prestazioni del prodotto.

Applicazioni

Le prove di vibrazione valutano come i componenti e i dispositivi reagiscono in condizioni ambientali reali applicando eccitazione o scossa controllate.Le applicazioni si estendono in vari settori industriali, tra cui:

Dischi e componenti elettronici
Aeromobili, navi e sistemi aerospaziali
Componenti e veicoli per autoveicoli
Apparecchi domestici e prodotti di consumo
Razzi, missili e attrezzature di difesa

Sinuo fornisce soluzioni complete di eccitazione e test conformi agli standard nazionali e internazionali, tra cui UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Specifiche tecniche

A11S24 Generatore di eccitazione elettromagnetica

Parametro	Specificità
Forza di eccitazione sinusoidale massima	1100 kg.f picco
Forza di eccitazione casuale massima	1100 kg.f r.m.
Forza di eccitazione massima di impatto	2200Kg.f picco
Intervallo di frequenza	1-2800 Hz
Spostamento massimo	51 mm p-p
Velocità massima	2 m/s
Accelerazione massima	100 g
Frequenza di risonanza di primo ordine	2500 Hz±5%
Carico massimo	300 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro della bobina mobile	F240 mm
Peso della bobina mobile	11 kg
Screw sul tavolo.	17 × M10
Flusso di perdita	< 1 mT (10 gauss)
Momento eccentrico ammissibile	500 N.m.
Dimensione dell'apparecchiatura	L1300mm×D940mm×H800mm (esclusa la tavola di espansione verticale)
Peso dell'apparecchiatura	880 kg (escluso il tavolo orizzontale)

Amplificatore di potenza di commutazione digitale SA-6K

Parametro	Specificità
Potenza di uscita	12 KVA
Voltaggio di uscita	120 V
corrente di uscita	100A
SNR	> 65 dB
Dimensione dell'amplificatore	D900mm × L600mm × H1130mm

Sistema di protezione servo

Funzioni di protezione complete, tra cui: temperatura, pressione del vento, sovra-sospeso, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico,e perdita di fase di ingresso.

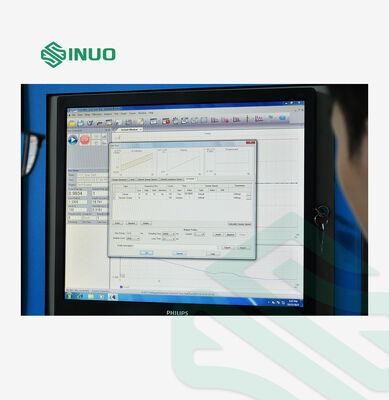

Controller di vibrazione digitale VCS-2

Componente	Specificità
Configurazione hardware	2 canali di input simultanei, 1 canale di output
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	Computer originale di marca da 17 pollici con monitor LCD, Windows 10
Software	Funzionamento in cinese/inglese, analisi del dominio temporale e del dominio di frequenza, sorgente del segnale, analisi della frequenza sinusoidale, generazione automatica del rapporto di prova WORD, visualizzazione e memorizzazione dei dati,impostazione dei parametri di prova e funzioni di analisi

Acceleratore di sistema

Parametro	Specificità
Intervallo di frequenza	1-7000 Hz
Sensibilità	30 PC/g
Intervallo di temperatura	-40 a 180°C

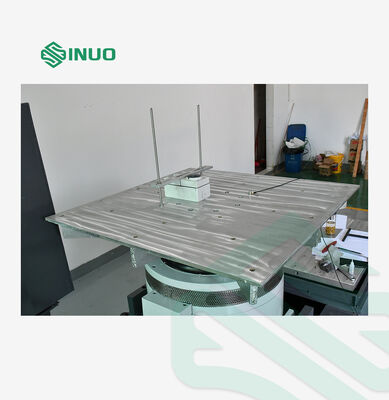

VT80 Tabella di estensione verticale

Parametro	Specificità
Materiale	Leghe di magnesio, superficiale indurito
Dimensione della tabella	800 × 800 mm
Forno fisso	M10 distribuzione rettangolare 100 mm × 100 mm, resistente all'usura e resistente all'usura
Frequenza di utilizzo limite superiore	Sine 1000 Hz, casuale 2000 Hz
Peso	Circa 23 kg.

HG80 Tavolo a pellicola di olio orizzontale

Parametro	Specificità
Materiale	Leghe di magnesio, superficiale indurito
Dimensione della tabella	800 × 800 mm
Forno fisso	M10 distribuzione rettangolare 100 mm × 100 mm, resistente all'usura e resistente all'usura
Frequenza di utilizzo limite superiore	Sine 2000 Hz, casuale 2000 Hz
Peso	Circa 29 kg (senza testa di connessione)

B402S Ventilatore di raffreddamento

Parametro	Specificità
Potenza del ventilatore	4KW
Tasso di flusso del ventilatore	400,8 m3/min

Requisiti elettrici

Requisito	Specificità
Fornitore di energia	AC a 3 fasi 380V/50Hz 18 KW
Aria compressa	0.6Mpa
Resistenza del suolo	≤ 4Ω

Funzioni del regolatore digitale delle vibrazioni

Controllo casuale

Utilizza l'equalizzazione della funzione di trasferimento con diagrammi dello spettro di potenza definiti dall'utente.Algoritmi di controllo adattivi integrati rispondono rapidamente alle non linearità del sistema, frequenza di risonanza e cambi di carico.

Intervallo di frequenza: 0-4680 Hz (estendibile a 18750 Hz)
Risoluzione: 100, 200, 400, 800, 1600, 3200 linee spettrali
Intervallo di potenza di controllo: > 90 dB
Strategia di controllo: controllo a canale singolo, media ponderata, valore massimo, valore minimo

Controllo del seno

Fornisce segnali sinusoidali di alta qualità con un controllo preciso dell'ampiezza.

Intervallo di frequenza: 1Hz-4680Hz (espandibile a 10000Hz)
Tempo di circuito chiuso: 5 mS
Distorsione armonica: < 100 dB
Modalità di scansione di frequenza: lineare (0-6000 Hz/min) e logaritmica (0-100 Oct/min)
Direzione di spazzatura: su e giù
Durata della scansione: configurabile in base al numero di scansioni o ai tempi di prova

Lo shock classico

Impiega il metodo di equalizzazione della funzione di trasferimento che supporta vari tipi di forma d'onda tra cui ondata sinusale, ondata campanella, ondata rettangolare, ondata trapezoidale, ondata a denti da segatura del picco anteriore,Pico posteriore dell' onda dei denti da segaturaI valori dei picchi di impulso personalizzati possono essere inseriti se necessario.

Durata dell' impulso: da 0,5 a 3.000 mS
Larghezza di banda massima di analisi: 22000 Hz
Dimensione del telaio: fino a 16384
Conformità: MIL-STD-810 (norma militare statunitense), norma ISO, limiti di controllo dell'interruzione definiti dall'utente
