IEC 62133 Vibration Test Machine con 5000 kg di forza senoide Per il test delle batterie

IEC 62133 Vibration Test Machine con 5000 kg di forza senoide Per il test delle batterie

Marchio:	Sinuo
Numero di modello:	SN553-EV250H80VT80VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale nominale:

49KN

Forza casuale:

49KN

Max Exiting Force:

5000 kg.f

Max. Accelerazione:

100G ((980 m/s2)

Max. Velocità:

2,0 m/s

Max. Spostamento:

51 mm p-p

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza di equalizzazione

Apparecchiatura di collaudo elettrica di sicurezza di IEC 61851

Analizzatore elettrico LCD di sicurezza

Descrizione del prodotto

Macchina per test di vibrazione IEC62133 con forza sinusoidale di 5000 kg per test di batterie

Questo sistema di test delle vibrazioni professionale è progettato specificamente per il test delle batterie secondo gli standard IEC62133, caratterizzato da una potente capacità di forza sinusoidale di 5000 kg per una validazione completa del prodotto.

Applicazioni del prodotto

I test sulle vibrazioni simulano le condizioni ambientali del mondo reale utilizzando componenti e dispositivi entusiasmanti per valutarne le prestazioni e la durata. Questo sistema è ampiamente applicabile in tutti i settori industriali, tra cui circuiti stampati, aerei, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test che convalidano la qualità del prodotto secondo gli standard internazionali tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Questo sistema di vibrazione soddisfa i requisiti di UN 38.3 clausola 4.3 test T.3, IEC 62133-1:2017 clausola 7.2.2 e IEC 62133-2:2017 clausola 7.3.8.1.

Selezione e specifiche della macchina vibrante

Condizioni di prova personalizzate in base alle esigenze del cliente
Tipi di test: scansione sinusoidale, casuale, shock classico
Gamma di risposta in frequenza: 1-2700 Hz
Formula di selezione: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Schema principale dell'attrezzatura

Schema di installazione

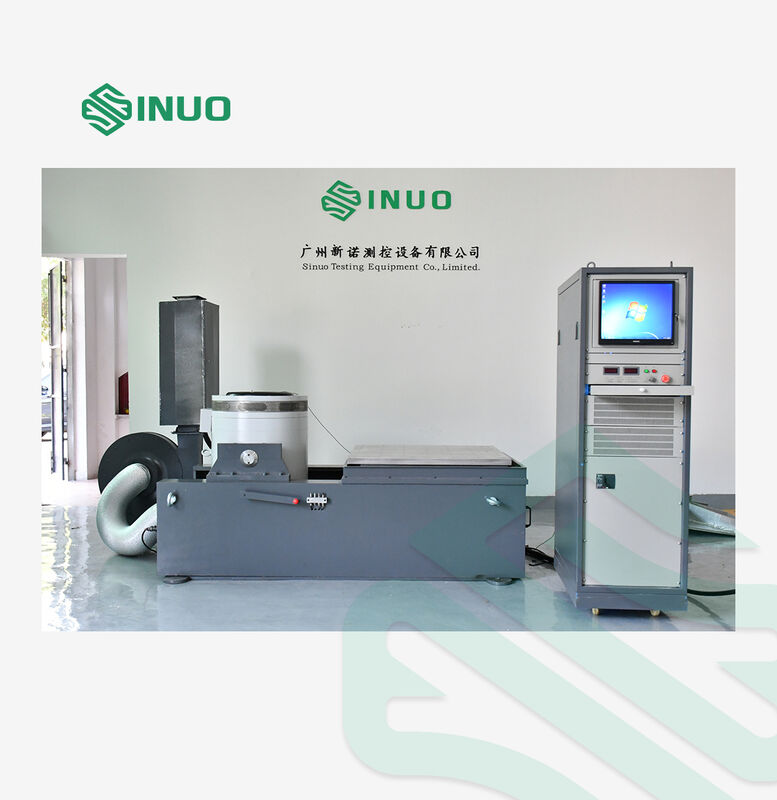

Configurazione dell'attrezzatura

Componente	Configurazione	Quantità
Corpo della tavola vibrante	Generatore di eccitazione elettromagnetica A60S44	1 INSIEME
Dispositivo di controllo centratura automatica	Sistema di centraggio a bobina mobile	1 INSIEME

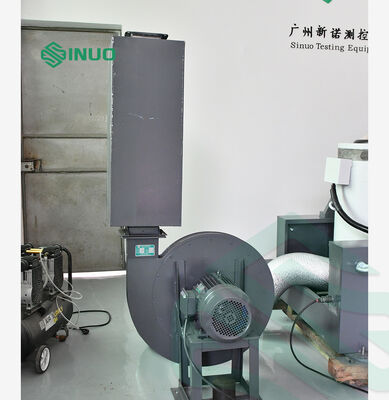

Sistema di raffreddamento	B152S Ventola di raffreddamento (incluso silenziatore)	1 INSIEME
Tavolo allungabile verticale	Tavolo Allungabile Verticale VT80 800×800mm	1 INSIEME
Scivolo orizzontale	Scivolo orizzontale a film d'olio HG80 800×800mm	1 INSIEME

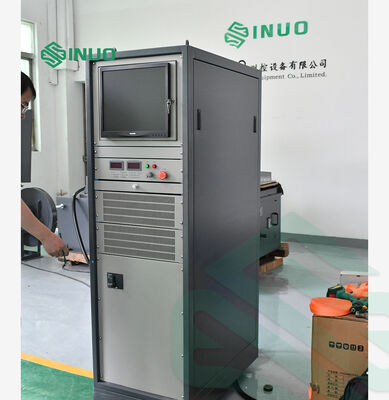

Amplificatore di potenza	Amplificatore di potenza a commutazione digitale LA50K	1 INSIEME
Sistema di protezione	Sistema di protezione servo	1 INSIEME
Alimentazione elettrica	Alimentazione di eccitazione	1 INSIEME
Controller delle vibrazioni	Controller digitale delle vibrazioni VCS-2 (2 canali)	1 INSIEME
Sensori	Sensore di accelerazione del sistema	2 PZ
Sistema informatico	Computer di controllo con monitor LCD	1 INSIEME
Accessori	Cavi di collegamento, condotti dell'aria, istruzioni per l'uso, strumenti, CD del software	1 INSIEME

Parametri tecnici

Generatore di eccitazione elettromagnetica A60S44

Massima forza di eccitazione sinusoidale	Picco 5000Kg.f (49KN)
Forza eccitante casuale massima	5000Kg.fr.m. (49KN)
Massima forza di eccitazione dell'impatto	Picco 10000Kg.f (98KN)
Gamma di frequenza	1-2700 Hz
Spostamento massimo	51 mm pag
Velocità massima	2,0 m/s
Massima accelerazione	100G (980 m/s²)
Frequenza di risonanza del primo ordine	2500 Hz±5%
Carico utile	1000 chilogrammi
Diametro della bobina mobile	Φ440mm
Peso dell'attrezzatura	4800 chilogrammi

Amplificatore di potenza a commutazione digitale LA50K

Potenza in uscita	50KVA
Tensione di uscita	110 Vrm
Corrente di uscita	550Armi
Efficienza di conversione	>90%

Controller digitale delle vibrazioni VCS-2

Canali di ingresso	2 canali di ingresso simultanei
Funzioni di controllo	Shock sinusoidale, casuale, classico
Risoluzione dell'ADC	24 bit
Canali di uscita	1 canale di uscita

Requisiti elettrici

Alimentazione elettrica	AC3 fase 380V/50Hz, 95KVA
Aria compressa	0,6 MPa
Resistenza al suolo	≤4Ω

Componenti chiave del sistema

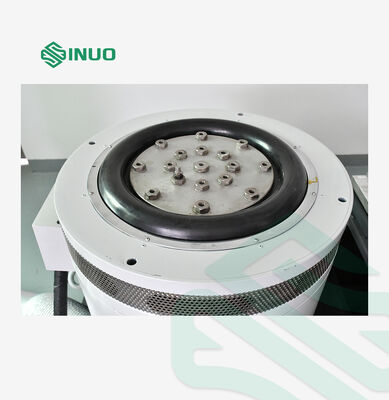

Corpo della tavola vibrante

Bobine mobili fuse e lavorate manualmente con guida assiale a doppio cuscinetto
Struttura a doppio circuito magnetico con bassa dispersione di flusso e campo magnetico uniforme
Trattamento avanzato di fosfatazione e vernice automobilistica per una maggiore durata
Sistema di raffreddamento migliorato con design del condotto dell'aria a nido d'ape

Amplificatore di potenza a commutazione digitale LA

Tecnologia IGBT affidabile con elevata stabilità
Conforme alle norme UE "CE".
Elevato rapporto segnale-rumore con moltiplicazione della frequenza sinusoidale PWM
Tecnologia elettronica di condivisione automatica della corrente

Sistema di protezione del servo

Protezione completa che include sovratensione della rete elettrica, sottotensione, perdita di fase, guasti logici, sovratemperatura, sovracorrente in uscita e spostamento eccessivo della piattaforma.

Piattaforma di espansione verticale

Costruzione in lega di magnesio con analisi di frequenza modale, disponibile in configurazioni quadrate, rotonde o personalizzate.

Sistema di centraggio automatico fotoelettrico

Mantiene l'equilibrio della bobina mobile durante le operazioni di carico e scarico.

Scivolo orizzontale

Elevata limitazione del momento ribaltante con caratteristiche di smorzamento del film d'olio per un funzionamento stabile.

Caratteristiche del controller digitale delle vibrazioni

Prestazioni elevate e affidabilità con processore DSP a virgola mobile a 32 bit
Software intuitivo basato su Windows con funzioni di procedura guidata automatica
Design modulare per una configurazione flessibile
Funzionalità di sicurezza complete e opzioni di terminazione del test
Generazione automatica del rapporto di prova in formato Word o PDF

Parametri tecnici del controller

Parametro	Specifica
Canali di ingresso	2 canali di ingresso simultanei
Risoluzione dell'ADC	24 bit
Gamma dinamica	>100dB
Canali di uscita	1 canale di uscita
Intervallo di uscita	±10 V

Funzioni di controllo

Controllo casuale:Segnali casuali gaussiani con equalizzazione della funzione di trasferimento, range di frequenza 0-4800Hz (estendibile a 18750Hz)

Controllo seno:Segnali sinusoidali e sinusoidali di alta qualità con distorsione armonica <-100 dB, gamma di frequenza 1 Hz-5000 Hz

Shock classico:Supporta forme d'onda mezza sinusoidale, onda a campana, onda rettangolare, onda trapezoidale e a dente di sega conformi agli standard MIL-STD-810 e ISO
