IEC 62196 Sistema di prova delle vibrazioni elettromagnetiche per i componenti dei veicoli elettrici

IEC 62196 Sistema di prova delle vibrazioni elettromagnetiche per i componenti dei veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Massima forza di eccitazione sinusoidale:

Picco di 4000 kgf

Massima forza eccitante casuale:

4000 kg.f rms

Massima forza di eccitazione dell'impatto:

Picco 8000Kg.f

Spostamento massimo:

100 mm p-p

Velocità massima:

2,0 m/s

Massima accelerazione:

100G ((980 m/s2)

Gamma di frequenza:

1 ‰ 3000 Hz

Carico utile:

1000 chilogrammi

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza di CC Hipot

Apparecchiatura di collaudo elettrica di sicurezza RS232

Apparecchiatura di collaudo del ev di CC 6000V

Descrizione del prodotto

IEC 62196 Sistema di prova delle vibrazioni elettromagnetiche per i componenti dei veicoli elettrici

I test di vibrazione sottoponono componenti e dispositivi a sollecitazioni simulate per valutare la loro risposta alle condizioni del mondo reale.Questo processo essenziale garantisce la durata e l'affidabilità dei prodotti in diversi settori, tra cui l'aerospaziale, automotive e elettronica di consumo.

Sinuo fornisce soluzioni di prova delle vibrazioni personalizzate che superano gli standard di conformità di base (tra cui GB, GJB, UL, IEC, ASTM e altri).fornire capacità di test precise per accelerare il time-to-market, migliorare la qualità dei prodotti e stabilire un'affidabilità leader nel settore.

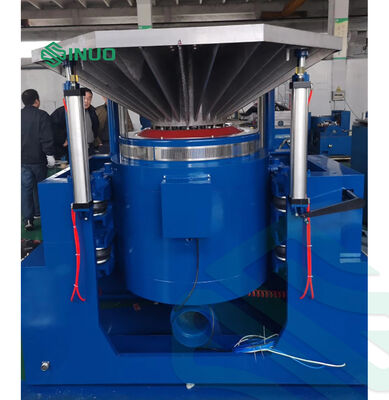

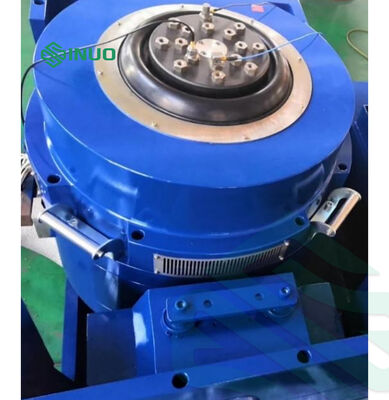

Diagramma della struttura del generatore di vibrazioni

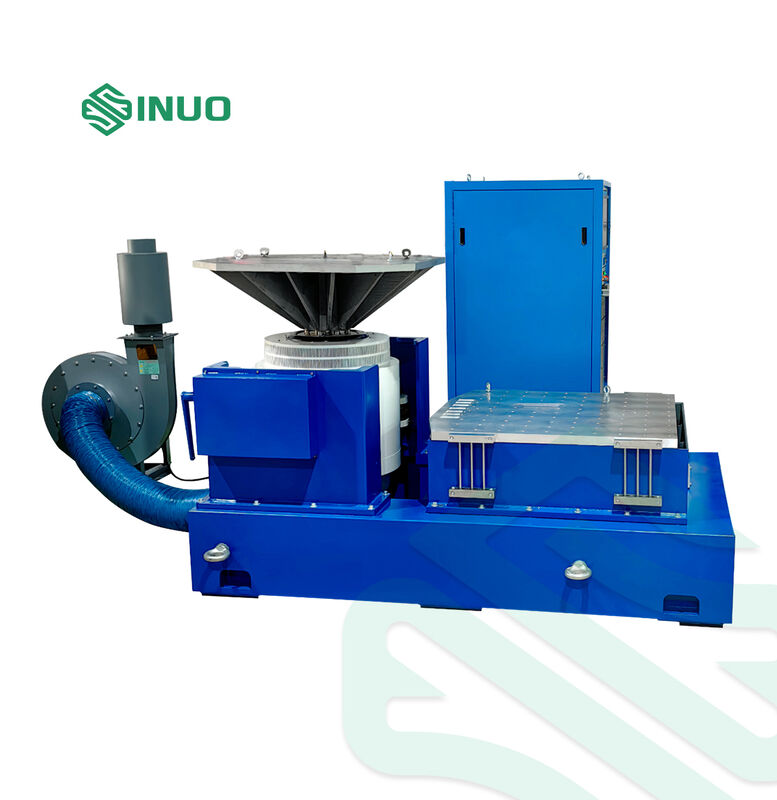

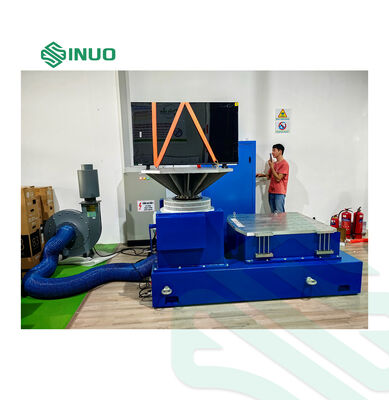

Diagramma principale dell'apparecchiatura

Parametri tecnici delle apparecchiature

Parametri del generatore di eccitazione elettromagnetica

Parametro	Specificità
Forza di eccitazione sinusoidale massima	Pico di 4000 kg.f.
Forza di eccitazione casuale massima	4000 kg.f rms
Forza massima di eccitazione da impatto	8000 kg.f picco
Intervallo di frequenza	1 ‰ 3000 Hz
Dislocamento massimo	100 mm p-p
Velocità massima	2.0m/s
Accelerazione massima	100G (980 m/s2)
Frequenza di risonanza di primo ordine	2500 Hz±5%
Carico utile	1000 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro della bobina mobile	F440 mm
Peso della bobina mobile	60 kg
Flusso di perdita	< 10 gauss
Momento eccentrico ammissibile	> 500 N.m.
Dimensioni dell'apparecchiatura	1400 mm × 980 mm × 1230 mm (esclusa la piattaforma di espansione verticale)
Peso dell'apparecchiatura	2800 kg

Amplificatore di potenza di commutazione digitale

Parametro	Specificità
Potenza di uscita	50 KVA
Voltaggio di uscita	110Vrms
corrente di uscita	500 braccia
SNR	≥ 70 dB
Dimensione dell'amplificatore	910 mm × 620 mm × 2050 mm

Sistema di protezione servo

Temperatura, pressione del vento, sovra-dislocazione, sovra-tensione, sovra-corrente, sotto-tensione di ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase di ingresso

Controller di vibrazione digitale

Componente	Specificità
Configurazione hardware	2 canali di input simultanei, 1 canale di output
Modulo di funzione di controllo	Sine, casuale, shock classico
Computer di controllo	Calcolatore di marca originale con monitor LCD
Software	Funzionamento in inglese, analisi del dominio temporale e del dominio di frequenza, sorgente del segnale, analisi della frequenza sinusoidale, generazione automatica del rapporto di prova WORD
Canale di ingresso
Numero di canali di ingresso	2 canali di ingresso simultanei
Tipo di segnale di ingresso	Tensione/carica
Resistenza di ingresso	>110 kΩ
Intervallo massimo di tensione di ingresso	± 10V
Intervallo massimo di ingresso di carica	±10000pc
SNR	>100 dB
Filter	Filtro analogo 160 dB/ottava
Interfaccia di input	Tre ingressi opzionali: tensione, ICP e carica
Input massimo	±10VPEAK
Convertitore analogico/digitale (ADC)	una risoluzione di 24 bit, gamma dinamica: 114 dB, frequenza massima di campionamento 192 kHz
Caratteristiche del circuito	L'interfaccia di ingresso ha una fonte di corrente costante ICP e un amplificatore di carica incorporati, con due intervalli di 10V/1V e accoppiamento AC/DC opzionale, e un filtro analogo anti-aliasing.
Canale di uscita
Numero di canali di uscita	1 canale di uscita
Tipo di segnale di uscita	Segnale di tensione
Impedanza di uscita	<30Ω
Intervallo massimo di tensione di uscita	± 10V
Corrente di uscita massima	100 mA
Accuratezza dell'ampiezza	2 mV
Distorsioni armoniche	< 95 dBf
Filter	Filtro analogo 160 dB/ottava
Corrispondenza dei canali	Amplitudine 0,04 dB, fase ± 0.5
Convertitore digitale/analogico (DAC)	Risoluzione a 24 bit, gamma dinamica: 120 dB, frequenza massima di campionamento 192 kHz
Caratteristiche del circuito	Filtro analogo antialiasing; circuito di protezione delle uscite
Tipo di prova	Controllo delle vibrazioni casuali/controllo sinusoidale/controllo degli urti tipici

Sensore di accelerazione LTE C04A07

Parametro	Specificità
Intervallo di frequenza	1-8000 Hz
Sensibilità	30 mv/g
Intervallo di temperatura	-40 - 160°C

Tabella di estensione verticale

Parametro	Specificità
Materiale	Leghe di magnesio, anodizzate a superficie dura
Dimensioni della tabella	2000×1200 mm
Forno fisso	M10 distribuzione rettangolare 100mm*100mm manica a vite in acciaio inossidabile
Frequenza di utilizzo limite superiore	Sino 100 Hz, casuale 200 Hz
Peso	Circa 340 kg.

Ventilatore di raffreddamento (compreso silenziatore)

Parametro	Specificità
Potenza del ventilatore	15 kW
Flusso del ventilatore	810,6 m3/s
Pressione del ventilatore	0.075 kgf/cm2

Requisiti elettrici

Parametro	Specificità
Fornitore di alimentazione	3 fasi 5 fili 380V/50Hz 75 KVA
Aria compressa	0.6Mpa
Resistenza del suolo	≤ 4Ω

Caratteristiche del sistema

Alte prestazioni e affidabilità:Il controllo a circuito chiuso tramite processore DSP garantisce una risposta in tempo reale e un'elevata precisione.ADC a risoluzione di 24 bit con progettazione hardware a basso rumore e filtri anti-aliasing integrati garantiscono l'accuratezza dell'analisi.
Operazione semplice:Il software applicativo basato su Windows con assistente automatico e generazione di report di prova semplifica le attività di test ripetitivi.
Funzioni potenti e flessibilità:La progettazione modulare consente la configurazione di diversi hardware e software per soddisfare diversi requisiti di prova.
Sicurezza di prova:L'anteprima di controllo del segnale su piccola scala, i controlli di sicurezza multipli e le impostazioni di blocco garantiscono la massima protezione per i tester, gli oggetti di prova e le attrezzature.
Generazione del rapporto di prova:Generazione in un solo clic di rapporti di prova in Word o PDF, incluse funzioni di controllo, parametri, curve di spettro e dati di analisi.

Parametri tecnici del regolatore digitale delle vibrazioni

Canale di ingresso

Parametro	Specificità
Numero di canali di ingresso	2 canali di ingresso simultanei
Tipo di segnale di ingresso	Tensione/carica
Resistenza di ingresso	> 110 kΩ
Intervallo massimo di tensione di ingresso	± 10V
Intervallo massimo di ingresso di carica	±10000pc
SNR	> 100 dB
Filter	Filtro analogo 160 dB/ottava
Interfaccia di input	Tre ingressi opzionali: tensione, ICP e carica
Input massimo	±10VPEAK
Convertitore analogico/digitale (ADC)	Risoluzione a 24 bit, gamma dinamica: 114 dB, frequenza massima di campionamento 192 kHz

Canale di uscita

Parametro	Specificità
Numero di canali di uscita	1 canale di uscita
Tipo di segnale di uscita	Segnale di tensione
Impedanza di uscita	< 30Ω
Intervallo massimo di tensione di uscita	± 10V
Corrente di uscita massima	100 mA
Accuratezza dell'ampiezza	2 mV
Distorsioni armoniche	< 95 dBf
Filter	Filtro analogo 160 dB/ottava
Corrispondenza dei canali	Amplitudine 0,04 dB, fase ± 0.5
Convertitore digitale/analogico (DAC)	Risoluzione a 24 bit, gamma dinamica: 120 dB, frequenza massima di campionamento 192 kHz
Tipo di prova	Controllo delle vibrazioni casuali/controllo sinusoidale/controllo degli urti tipici
