Macchina per vibrazioni ad alte prestazioni: capacità di carico 1200 kg, tratto 76 mm

Macchina per vibrazioni ad alte prestazioni: capacità di carico 1200 kg, tratto 76 mm

Marchio:	Sinuo
Numero di modello:	SN553- EVW390HB120VCS-4
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale:

9000Kg.f

Forza casuale:

9000Kg.f

Scossa Froce:

18000Kg.f

Carico utile:

1200 kg

Max. Spostamento:

76 mm pagg

Max. Accelerazione:

120g

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

attrezzatura di prova della batteria al litio 1000V

Attrezzatura di prova della batteria al litio di EVSE

Tester elettrico di sicurezza di impulso dell'isolamento

Descrizione del prodotto

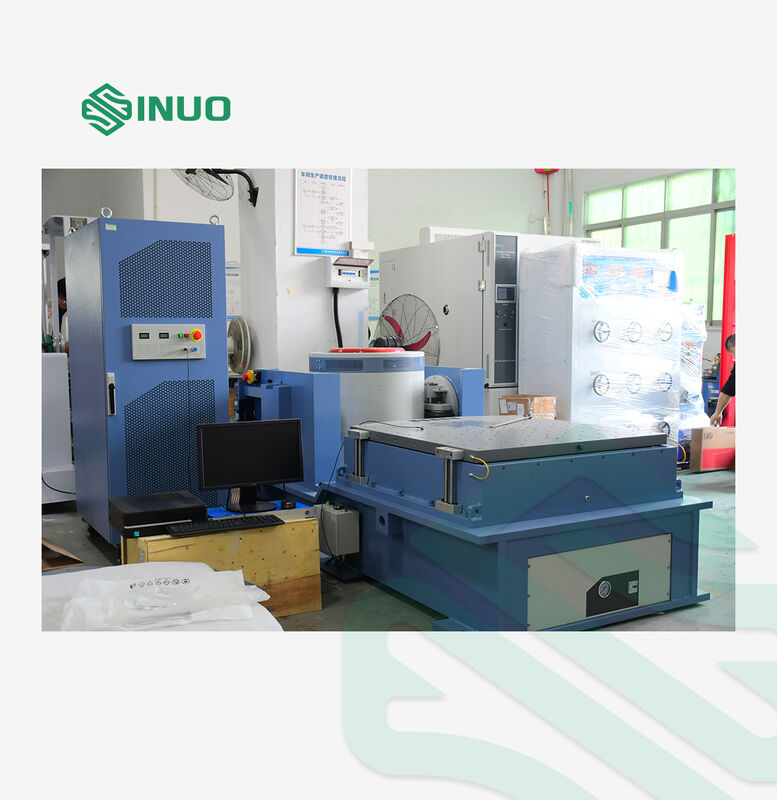

Macchina a vibrazione ad alte prestazioni: capacità di carico di 1200 kg, corsa di 76 mm

La serie di tavoli vibranti raffreddati ad acqua offre prestazioni eccezionali con grande spinta, forte capacità portante, alta efficienza di raffreddamento e spostamento massimo di 76 mm. Progettata per soddisfare i rigorosi requisiti dei test di vibrazione per grandi assemblaggi elettronici, dispositivi di automazione, componenti aerospaziali, satelliti artificiali e sistemi militari.

Con sistemi di perni appositamente progettati e un adeguato supporto di fondazione, il sistema funziona a basse frequenze a partire da 1 Hz o CC, accogliendo sia test di vibrazione sinusoidali che casuali.

Applicazioni del prodotto

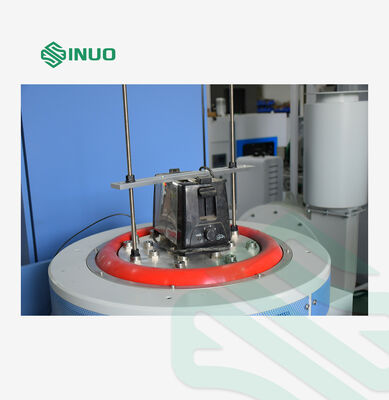

I test di vibrazione simulano le condizioni ambientali del mondo reale eccitando componenti e dispositivi per valutarne le prestazioni e la durata. Le applicazioni si estendono a tutti i settori industriali, tra cui schede a circuito stampato, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Laberton fornisce soluzioni complete di eccitazione e test, garantendo la conformità della qualità del prodotto agli standard nazionali e internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Selezione e specifiche della macchina a vibrazione

Criteri di selezione

Condizioni di prova fornite dal cliente
Tipi di test: sweep sinusoidale, casuale, shock classico
Gamma di risposta in frequenza: 1-2700Hz
Formula: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²
D=A/0.002F² F=M(kg) × A(g)

Configurazione dell'apparecchiatura

Progetto	Dettagli di configurazione	Quantità
1. Corpo del tavolo vibrante	Generatore di eccitazione elettromagnetica E90T45 Dispositivo di controllo del centraggio automatico per bobina mobile Refrigeratore ad acqua WCU-2 Tavolo di estensione verticale VT120 Tavolo scorrevole a film d'olio orizzontale HB120 Meccanismo di sterzo elettrico	1 SET
2. Amplificatore di potenza a commutazione digitale	Amplificatore di potenza a commutazione digitale LA-100KVA Sistema di protezione servo Alimentazione di eccitazione	1 SET
3. Controller di vibrazione digitale VCS-4	Controller di vibrazione digitale a 4 canali Sensore di accelerazione del sistema Computer di controllo	1 SET
4. Accessori	Cavi di collegamento/tubi dell'acqua/tubi dell'aria Istruzioni per l'uso, rapporti di ispezione, certificati, manuali di manutenzione Strumenti accessori (chiave a T, chiave esagonale, cacciavite, ecc.) CD di installazione del software di controllo/pezzi di ricambio	1 SET

Parametri tecnici

Generatore di eccitazione elettromagnetica E90T45

Forza di eccitazione sinusoidale massima	9000Kg.f picco
Forza di eccitazione casuale massima	9000Kg.f rms
Forza di eccitazione all'impatto massima	18000Kg.f picco
Gamma di frequenza	1～2700 Hz
Spostamento massimo	76 mm p-p
Velocità massima	2 m/s
Accelerazione massima	120G (1176 m/s²)
Relazione tra carico massimo e accelerazione: F=M.A
5G (49m/s²)	2295kg
10G (98m/s²)	1095kg
20G (196m/s²)	495kg
30G (294m/s²)	295kg
Frequenza di risonanza del primo ordine	2200 Hz±5%
Carico massimo	1200 kg
Frequenza di isolamento delle vibrazioni	3 Hz
Diametro della bobina mobile	Ф450 mm
Peso della bobina mobile	90kg
Perdita di flusso	＜10gauss
Momento eccentrico ammissibile	＞1000N.m
Dimensioni dell'apparecchiatura	1700mm×1360mm×1540mm (escluso il tavolo di espansione verticale)
Peso dell'apparecchiatura	5900 kg

Amplificatore di potenza a commutazione digitale LA-100

Potenza in uscita	100KVA
Tensione di uscita	110Vrms
Corrente di uscita	1000Arms
SNR	≥65dB
Dimensioni dell'amplificatore	3300mm×810mm×2170mm
Peso dell'amplificatore	3700kg

Sistema di protezione servo

Protezione completa tra cui: sovratensione della rete elettrica, sottotensione della rete, guasto logico, protezione del modulo di alimentazione, temperatura del modulo di alimentazione, sovracorrente in uscita, sovratensione in uscita, alimentazione di azionamento, spostamento della piattaforma, temperatura della piattaforma e circuiti di interblocco esterni. Arresto automatico dell'uscita con allarmi acustici e visivi in caso di rilevamento di guasti.

Controller di vibrazione digitale VCS-4

Configurazione hardware	4 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, shock tipico, ricerca e permanenza della risonanza
Computer di controllo	Computer di marca originale con monitor LCD
Software	Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi dello sweep di frequenza sinusoidale. Genera automaticamente rapporti di prova WORD con capacità complete di analisi del segnale e dei dati.
Acceleratore di sistema	Gamma di frequenza: 1-12000Hz, Sensibilità: 50mv/g, Intervallo di temperatura: -24 - 250°C

Tavolo di estensione verticale VT120

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	1200×1200 mm
Foro fisso	Manicotto a vite in acciaio inossidabile M12 a distribuzione rettangolare 100mm×100mm
Frequenza di utilizzo limite superiore	Sinusoidale 500 Hz, Casuale 1500 Hz
Peso	Circa 165 kg

Tavolo scorrevole a film d'olio orizzontale HB120

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	1200×1200 mm
Foro fisso	Manicotto a vite in acciaio inossidabile M12 a distribuzione rettangolare 100mm×100mm
Frequenza di utilizzo limite superiore	Sinusoidale 2000 Hz, Casuale 2000 Hz
Peso	170 kg (senza connettore)

Unità di raffreddamento ad acqua WCU

Capacità di scambio termico	Torre di raffreddamento ad acqua da 100KW 15T
Flusso/pressione dell'acqua di circolazione esterna	200L/min 0,25-0,4Mpa
Requisito di acqua distillata	Durezza dell'acqua 30 ppm, PH7-8, conducibilità 1us/cm
Interfaccia del tubo dell'acqua di circolazione esterna	1-1/4" o DN32
Dimensioni (L×P×A)	610mm×900mm×2000mm
Peso	380kg

Requisiti elettrici

Alimentazione	3 fasi 5 fili 380V/50Hz 162 KW
Aria compressa	0,6Mpa
Resistenza di terra	≤4Ω
