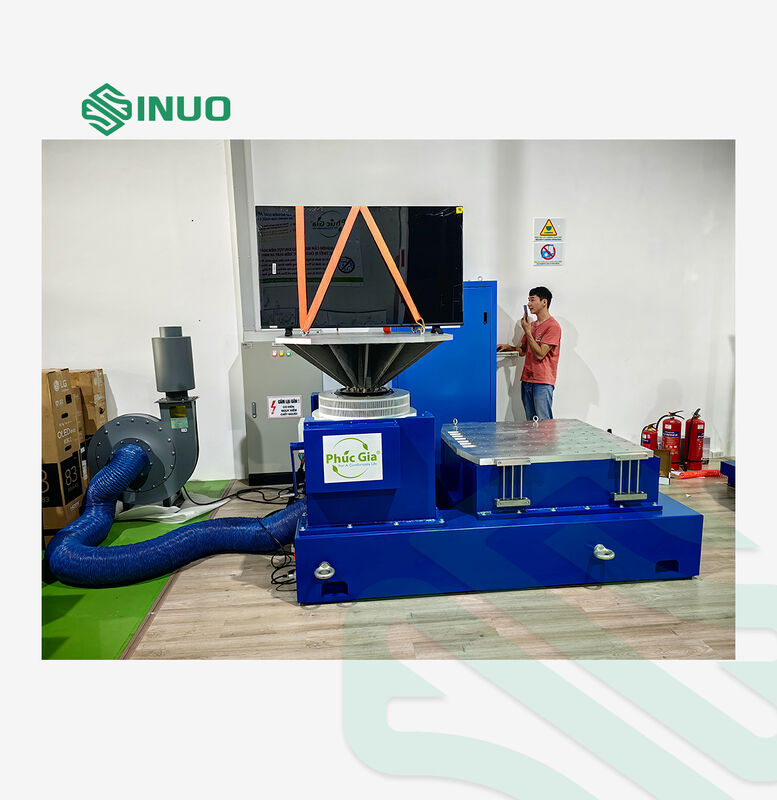

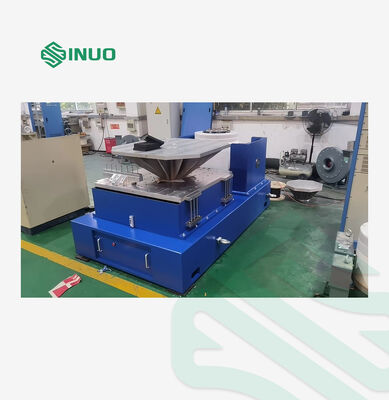

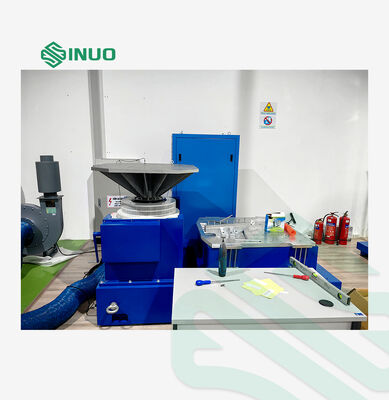

Sistema di prova delle vibrazioni ad alta capacità con agitatore elettrodinamico integrato

Sistema di prova delle vibrazioni ad alta capacità con agitatore elettrodinamico integrato

Marchio:	Sinuo
Numero di modello:	SN553-EV222HG80VT80
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale:

2400Kg.f

Forza casuale:

2200 kg.f

Scossa Froce:

4400Kg.f

Max.Velocity:

2m/s

Accelerazione massima:

100G (980 m/s2)

Carico utile:

400KG

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza di WH AH

Apparecchiatura di collaudo elettrica di sicurezza dell'esposizione LCD

Analizzatore di corrente continua di CA RS232

Descrizione del prodotto

Sistema di test delle vibrazioni ad alta capacità con scuotitore elettrodinamico integrato

Applicazione del prodotto

I test di vibrazione comportano l'eccitazione o lo shock di componenti e dispositivi per simulare le condizioni ambientali del mondo reale. Questo sistema è progettato per un'ampia gamma di applicazioni industriali, tra cui schede di circuiti, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test conformi agli standard nazionali e internazionali, tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Selezione della macchina di vibrazione e struttura del generatore

Condizioni di prova fornite dal cliente
Tipi di test: sweep sinusoidale; Casuale
Gamma di risposta in frequenza: 2-5000Hz
Formula: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Configurazione dell'apparecchiatura

Articolo	Configurazione	Quantità
1)	Scuotitore di vibrazioni
	Scuotitore A20S34 (include controller di centraggio pneumatico)	1 set
	Ventilatore B752S (include silenziatore e condotto)	1 set
	Espansore di testa VT80CM	1 set
	Tavolo scorrevole orizzontale HG80M	1 set
2)	Amplificatore di potenza
	Amplificatore di potenza LA20K (compresa l'alimentazione di campo)	1 set
3)	Controller di vibrazioni-Vcs-02 (Compreso l'hardware e il programma delle funzioni di controllo software CDS
	Accelerometro (compreso cavo BNC-M5 a basso rumore da 7 m)	2 set
	Computer (compresa tastiera, mouse e monitor)	0 set
4)	Documentazione Manuale operativo, lista di imballaggio	1 set
5)	Accessori
	Strumenti di manutenzione	1 set
	Parti di ricambio standard

Specifiche

Specifiche dello scuotitore
Picco sinusoidale (Pk)	2400Kg.f picco (24KN)
Casuale (RMS)	2200Kg.f rms (22KN) @ISO5344
Shock (Pk)	4400Kg.f picco (44KN) @6ms
Frequenza utilizzabile	DC～3000Hz
Spostamento massimo (p-p)	51mm (2 pollici)
Velocità massima	2m/s
Accelerazione massima	Sinusoidale: 100g (980 m/s2)；Casuale: 60g (588 m/s2)
Supporto carico verticale	400 kg
Sospensione del corpo naturale Frequenza (asse di spinta)	Meno di 2,5 Hz
Diametro dell'armatura	Ф340 mm
Peso dell'armatura	Circa 24 kg
Risonanza fondamentale Frequenza (tavolo nudo)	2.600 Hz (nom.) +/- 5%
Attacco carico Punti (Standard)	21 inserti M10 in acciaio inossidabile
Densità del flusso disperso	＜10gauss
Forza parziale ammissibile	500.N.M
Dimensioni dello scuotitore	1190mmL×860mmD×1060mmH
Specifiche dell'amplificatore di potenza LA20K
Capacità di uscita nominale	22KVA
Rapporto segnale/rumore	Maggiore di 65 dB
Efficienza dell'amplificatore	Maggiore di 90%
Dimensioni complessive dell'amplificatore	650mmL×920mmD×1780mmH

Caratteristiche principali

1) Sistema di sospensione robusto e guida a movimento lineare, forte capacità di carico, buone funzioni di guida, elevata stabilità.
2) Airbag del centro di carico con elevata rigidità statica e bassa rigidità dinamica, forte capacità di carico, prestazioni perfette sulla variazione di ampiezza.
3) Commutazione di potenza di classe D ad alta efficienza, corrente di picco a 3 sigma, basso consumo energetico e minima distorsione armonica.
4) Autodiagnosi rapida con interblocco di sicurezza, elevata affidabilità della sicurezza
5) Dispositivo di isolamento dagli urti ad airbag per piattaforma vibrante senza la necessità di fondamenta aggiuntive, perfetta riproduzione dell'onda vibrazionale e riduzione della trasmissione delle vibrazioni
6) Piattaforme di espansione orizzontali e verticali per diverse applicazioni
7) Semplice funzionamento del controller
