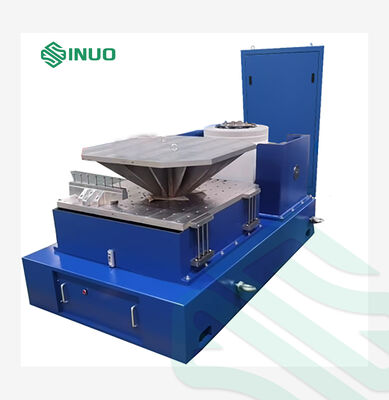

Sistema di prova vibrazioni ad alte prestazioni per elettronica automobilistica e aerospaziale

Sistema di prova vibrazioni ad alte prestazioni per elettronica automobilistica e aerospaziale

Marchio:	Sinuo
Numero di modello:	SN553-EV310HG60VT60VCSusb-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Forza sinusoidale:

1000kg.f

Max. Velocità:

1,8 m/s

Carico utile:

300kg

Diametro dell'armatura:

Ф240 millimetro

Max. Spostamento:

76 mm pagg

Max. Accelerazione:

82G (800m/s2)

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Carico elettronico rigeneratore di CC RS485

Carico elettronico rigeneratore di CC del cv

Carico elettronico rigeneratore di rettifica di PWM

Descrizione del prodotto

Sistema di prova delle vibrazioni ad alte prestazioni per l'elettronica automobilistica e aerospaziale

Questo avanzato sistema di prova delle vibrazioni simula le condizioni ambientali del mondo reale per convalidare la durata e l'affidabilità dei componenti elettronici utilizzati nelle applicazioni automobilistiche e aerospaziali.

Applicazioni del prodotto

Il test delle vibrazioni consiste nell'eccitare componenti o dispositivi per valutare le loro prestazioni in condizioni ambientali reali.I nostri sistemi sono progettati per una vasta gamma di prodotti industriali, comprese le schede di circuito, aerei, navi, razzi, missili, automobili e elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test che convalidano la qualità del prodotto secondo gli standard nazionali e internazionali tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,e ASTM.

Metodologia di prova delle vibrazioni

Parametri della configurazione di prova:

Condizioni di prova definite dal cliente
Tipo di prova: scansione sinusale e vibrazione casuale
Intervallo di risposta di frequenza: 2-5000 Hz
Formula di calcolo: A(g)=(2πf)2Dcm/980 A=0.002DmmF2

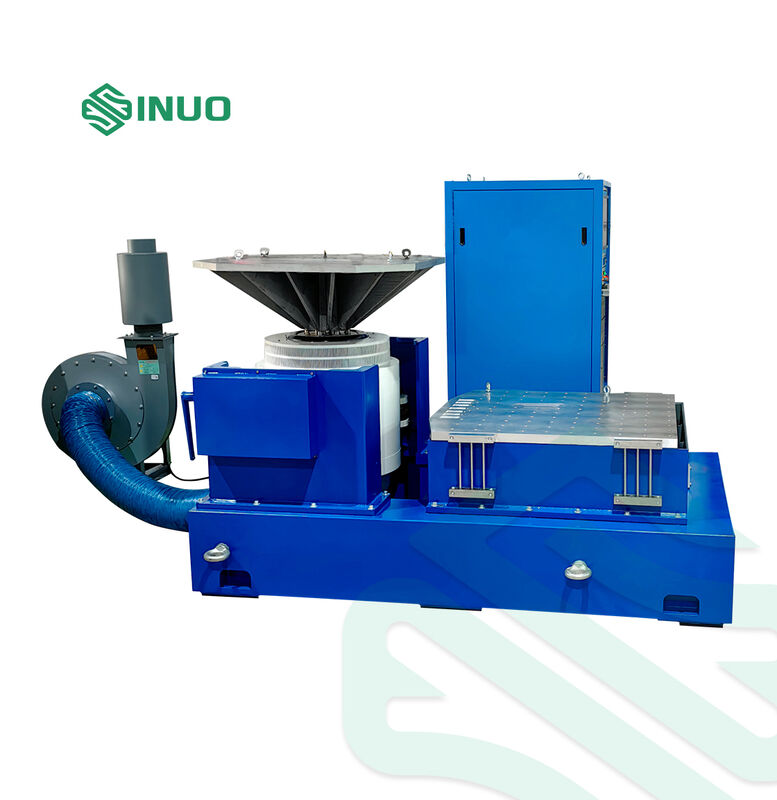

Diagramma principale dell'apparecchiatura

VG1000-76 Parametri tecnici del generatore di eccitazione elettromagnetica

Forza di eccitazione sinusoidale massima	1000 kg.f picco
Forza di eccitazione casuale massima	1000 kg.f r.m.
Forza massima di eccitazione da impatto	2000 kg.f picco
Intervallo di frequenza	1-2900 Hz
Dislocamento massimo	76 mm p-p
Velocità massima	10,8 m/s
Accelerazione massima	82G (800 m/s2)
Frequenza di risonanza di primo ordine	3200 Hz±5%
carico utile M1+M2	300 kg
Frequenza di isolamento dalle vibrazioni	2.5 Hz
Diametro della bobina mobile	F240 mm
Peso della bobina mobile	14 kg
Momento eccentrico nominale	350 N.M.
Un avvitatore sul tavolo.	16 × M10
Flusso di perdita	< 10 gauss
Momento eccentrico ammissibile	300 Nm
Dimensioni dell'apparecchiatura	945 mm × 720 mm × 784 mm
Peso dell'apparecchiatura	1000 kg

Relazione tra carico massimo e accelerazione (Sino):

Accelerazione	Carico massimo
5G	188 kg
10G	88 kg
20G	38 kg
30 g	21 kg

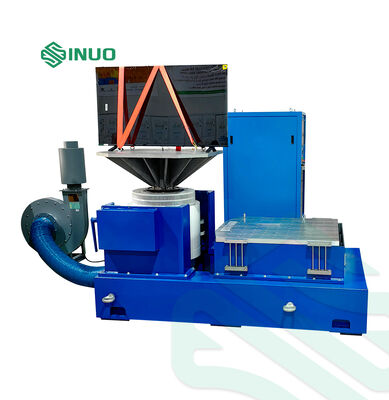

Piattaforma scorrevole orizzontale

La progettazione del diapositivo orizzontale è caratterizzata da un'elevata capacità di momento di ribaltamento e da una ritenuta laterale.fornisce eccezionali limiti di momento dinamico mantenendo al contempo caratteristiche ottimali di ammortizzazione della pellicola di olio di guidaL'assemblaggio orizzontale include una piastra, una testa di collegamento, una lastra di granito naturale, una base orizzontale e una fonte di olio indipendente.

Caratteristiche del sistema

Alte prestazioni e affidabilità

Il controllo a circuito chiuso tramite processore DSP con circuito di controllo indipendente dal PC garantisce la reattività del sistema in tempo reale e un'elevata efficienza.garantire affidabilità e precisioneTutti i canali di ingresso sono dotati di ADC a risoluzione di 24 bit, progettazione hardware a basso rumore e filtri analogico/digitale anti-aliasing integrati.

Funzionamento agevole

Software applicativo basato su Windows con un funzionamento intuitivo e funzioni ausiliarie complete.Impostazioni estese dei parametri di prova con USB2Interfaccia.0 per un'integrazione informatica senza soluzione di continuità.

Funzionalità potente e flessibile

Piattaforma avanzata di controllo delle vibrazioni in grado di gestire più compiti complessi.La progettazione modulare consente la configurazione di diversi componenti hardware e software per soddisfare diversi requisiti di test e analisi sulla stessa piattaforma hardware.

Sicurezza di prova completa

Il controllo del segnale su piccola scala consente di visualizzare in anteprima le vibrazioni del sistema per la valutazione del livello di rumore e l'analisi delle funzioni di trasferimento.oggetti di provachiave di chiusura di emergenza per l'arresto immediato durante le anomalie del sistema.

Rapporto automatizzato delle prove

La documentazione completa comprende funzioni di controllo dei test, impostazione dei parametri, curve di controllo dello spettro di destinazione,curve del dominio temporale e del dominio di frequenzaSupporta la stampa diretta, l'anteprima e la distribuzione online con formati di report personalizzabili.
