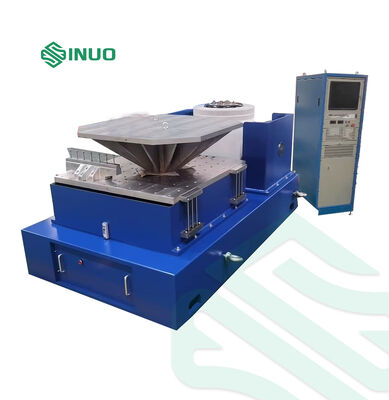

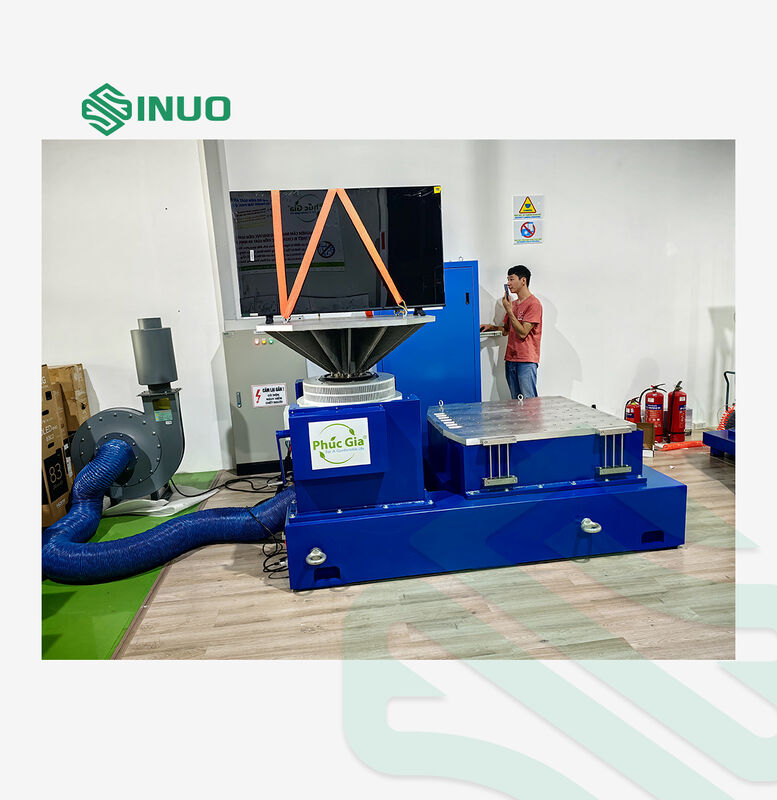

Sistema di prova vibrazioni per il trasporto con tavoli verticali e orizzontali

Progetto

Istruzioni di configurazione

Quantità

1.

Corpo del tavolo vibrante

Generatore di eccitazione elettromagnetica VG4000-100

1 SET

Dispositivo di centraggio automatico per bobina mobile

1 SET

Ventilatore di raffreddamento BL-4000 (compreso silenziatore)

1 SET

Tavolo di estensione verticale VT60 (600×600mm)

1 SET

Slitta orizzontale a film d'olio HB120 (1200×1200mm)

1 SET

2.

Amplificatore di potenza a commutazione digitale

Amplificatore di potenza a commutazione digitale LA-45KVA

1 SET

Sistema di protezione servo

1 SET

Alimentazione di eccitazione

1 SET

3.

Controller di vibrazioni digitale VCS-2

Controller di vibrazioni digitale a 2 canali

1 SET

Sensore di accelerazione del sistema

2 PCS

Computer di controllo

1 SET

4.

Accessori

Cavi di collegamento/tubi dell'acqua/tubi dell'aria

1 SET

Istruzioni per l'uso, rapporti di ispezione, certificati, manuali di manutenzione

1 SET

Strumenti accessori (chiave a T, chiave esagonale, cacciavite, ecc.)

1 SET

CD di installazione del software di controllo/pezzi di ricambio

1 SET

Parametri del generatore di eccitazione elettromagnetica VG4000-100

Forza di eccitazione sinusoidale massima

4000Kg.f picco (40KN)

Forza di eccitazione casuale massima

4000Kg.f rms (40KN)

Forza di eccitazione all'impatto massima

8000Kg.f picco (80KN)

Gamma di frequenza

1～2700 Hz

Spostamento massimo

100 mm p-p

Velocità massima

2m/s

Accelerazione massima

100G (980 m/s²)

Relazione tra carico massimo e accelerazione: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760kg

360kg

160kg

93kg

Frequenza di risonanza del primo ordine:

2500 Hz±5%

Carico massimo:

800 kg

Frequenza di isolamento delle vibrazioni:

2.5 Hz

Diametro della bobina mobile:

Ф420 mm

Peso della bobina mobile:

40kg

Perdita di flusso

＜10gauss

Momento eccentrico ammissibile

＞500N.m

Dimensioni dell'apparecchiatura

1400mm×1300mm×1240mm (escluso il tavolo di espansione verticale)

Peso dell'apparecchiatura

3600 kg

Amplificatore di potenza a commutazione digitale LA-45

Potenza in uscita

45KVA

Tensione di uscita

110Vrms

Corrente di uscita

400Arms

SNR

≥70dB

Dimensioni dell'amplificatore

810mm×555mm×1810mm

Sistema di protezione servo

Funzione

Temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso

Controller di vibrazioni digitale VCSusb-2

Configurazione hardware

2 canali di ingresso simultanei, 1 canale di uscita

Modulo funzione di controllo

Sinusoidale, casuale, shock tipico

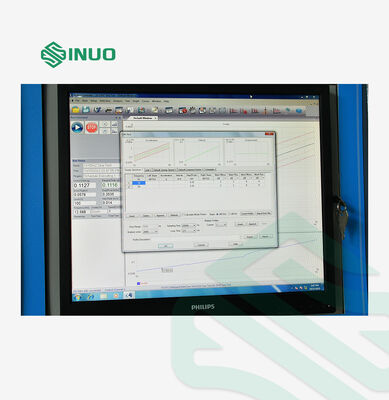

Computer di controllo

Computer di marca originale con monitor LCD

Software

Funzionamento in cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi sweep di frequenza sinusoidale, ecc. possono essere eseguiti. Può generare automaticamente rapporti di prova WORD, visualizzare, memorizzare, impostare i parametri di prova e analizzare le funzioni di segnali e dati.

Acceleratore di sistema

Gamma di frequenza: 1—12000Hz

Sensibilità: 30PC/g

Intervallo di temperatura: -24 - 250°C

Tavolo di estensione verticale VT60

Materiale

Lega di magnesio, superficie temprata

Dimensioni del tavolo

600×600 mm

Foro fisso

Manicotto a vite in acciaio inossidabile M8 a distribuzione rettangolare 100mm*100mm, durevole e resistente all'usura

Frequenza di utilizzo limite superiore

Sinusoidale 2000 Hz, Casuale 2000 Hz

Peso

Circa 60Kg

Tavolo scorrevole orizzontale a film d'olio HB120

Materiale

Lega di magnesio, superficie temprata

Dimensioni del tavolo

1200×1200 mm

Foro fisso

Manicotto a vite in acciaio inossidabile M12 a distribuzione rettangolare 100mm*100mm, durevole e resistente all'usura

Frequenza di utilizzo limite superiore

Sinusoidale 500 Hz, Casuale 2000 Hz

Peso

Circa 170Kg

Ventilatore di raffreddamento BL-5000

Potenza della ventola:

15KW

Portata della ventola:

1.2m³/s

Pressione della ventola:

6.5kpa

Requisiti elettrici

Alimentazione

AC 3-fase 380V/50Hz 65 KW

Aria compressa

0.6Mpa

Resistenza di terra

≤4Ω
