Sistemi di agitatori per vibrazioni elettromagnetiche ad alta frequenza per la prova delle batterie

Sistemi di agitatori per vibrazioni elettromagnetiche ad alta frequenza per la prova delle batterie

Marchio:	Sinuo
Numero di modello:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Massimo. forza di eccitazione sinusoidale:

Picco di 4000 kgf

Forza emozionante casuale massima:

4000 kg.f rms

Massimo. forza di eccitazione dell'impatto:

Picco 8000Kg.f

Max. Spostamento:

100 mm p-p

Massimo. Velocità:

2,0 m/s

Gamma di frequenza:

1 ‰ 3000 Hz

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Apparecchiatura di collaudo elettrica di sicurezza del GPIB

Apparecchiatura di collaudo elettrica di sicurezza RS485

Simulatore rigeneratore di griglia di potere

Descrizione del prodotto

Sistemi di shaker a vibrazione elettromagnetica ad alta frequenza per test sulle batterie

Sistemi professionali di test a vibrazione elettromagnetica progettati specificamente per applicazioni di test sulle batterie, garantendo la conformità del prodotto agli standard internazionali.

Applicazione del prodotto

I test a vibrazione valutano come componenti e dispositivi reagiscono in ambienti reali sottoponendoli a eccitazione o shock controllati. Le applicazioni si estendono a prodotti industriali tra cui circuiti stampati, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test, garantendo la conformità del prodotto agli standard nazionali e internazionali tra cui GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Selezione della macchina a vibrazione e struttura del generatore

Condizioni di prova fornite dal cliente
Tipi di test: sweep sinusoidale, casuale, shock classico
Gamma di risposta in frequenza: 1-3000Hz
Formula: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² D=A/0.002F² F=M(kg)×A(g)

Configurazione dell'apparecchiatura

Progetto	Istruzioni di configurazione	Q.TÀ
Corpo del tavolo vibrante	Generatore di eccitazione elettromagnetica A30F44	1 SET
Dispositivo di controllo del centraggio automatico	Sistema di centraggio a bobina mobile	1 SET
Sistema di raffreddamento	Ventola di raffreddamento B153S (compreso silenziatore)	1 SET
Tavolo di estensione verticale	Tavolo di estensione verticale VT150	1 SET
Amplificatore di potenza	Amplificatore di potenza a commutazione digitale LA-40KVA	1 SET
Sistema di protezione	Sistema di protezione servo	1 SET
Alimentazione	Alimentazione di eccitazione	1 SET
Controller di vibrazione	Controller di vibrazione digitale VCSusb-2 (2 canali)	1 SET
Sensori	Sensore di accelerazione del sistema	1 PCS
Sistema informatico	Computer di controllo	1 SET

Parametri tecnici

Generatore di eccitazione elettromagnetica A30F44

Forza di eccitazione sinusoidale massima	4000Kg.f picco
Forza di eccitazione casuale massima	4000Kg.f rms
Forza di eccitazione all'impatto massima	8000Kg.f picco
Gamma di frequenza	1～3000 Hz
Spostamento massimo	100 mm p-p
Velocità massima	2.0m/s
Accelerazione massima	100G (980 m/s²)
Frequenza di risonanza del primo ordine	2500 Hz±5%
Carico utile	1000 kg
Frequenza di isolamento delle vibrazioni	2.5 Hz
Diametro della bobina mobile	Ф440 mm
Peso della bobina mobile	60kg
Perdita di flusso	＜10gauss
Momento eccentrico ammissibile	＞500N.m
Dimensioni dell'apparecchiatura	1400mm×980mm×1230mm (esclusa la piattaforma di espansione verticale)
Peso dell'apparecchiatura	2800Kg

Amplificatore di potenza a commutazione digitale LA-40K

Potenza in uscita	50KVA
Tensione di uscita	110Vrms
Corrente di uscita	500Arms
SNR	≥70dB
Dimensioni dell'amplificatore	910mm×620mm×2050mm

Sistema di protezione servo

Funzioni di protezione complete tra cui temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico e perdita di fase in ingresso.

Controller di vibrazione digitale VCSusb-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, shock classico
Computer di controllo	Computer di marca originale con monitor LCD
Software	Funzionamento in inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi dello sweep di frequenza sinusoidale, generazione automatica del rapporto di prova WORD

Sensore di accelerazione LTE C04A07

Gamma di frequenza	1-8000Hz
Sensibilità	30mv/g
Intervallo di temperatura	-40 - 160℃

Tavolo di estensione verticale VT2012

Materiale	Lega di magnesio, superficie anodizzata dura
Dimensioni del tavolo	2000×1200 mm
Foro fisso	Manicotto a vite in acciaio inossidabile M10 a distribuzione rettangolare 100mm*100mm
Frequenza di utilizzo limite superiore	Sinusoidale 100 Hz, Casuale 200 Hz
Peso	Circa 340KG

Ventola di raffreddamento B153S (compreso silenziatore)

Potenza della ventola	15KW
Portata della ventola	81.6m³/s
Pressione della ventola	0.075kgf/cm²

Requisiti elettrici

Alimentazione	3 fasi 5 fili 380V/50Hz 75 KVA
Aria compressa	0.6Mpa
Resistenza di terra	≤4Ω

Componenti e caratteristiche del sistema

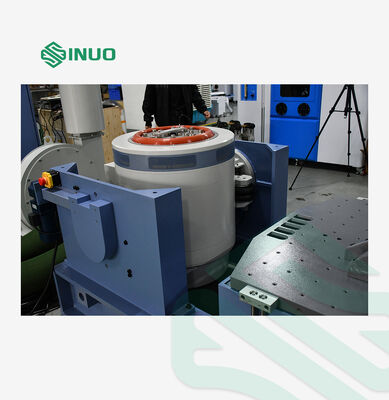

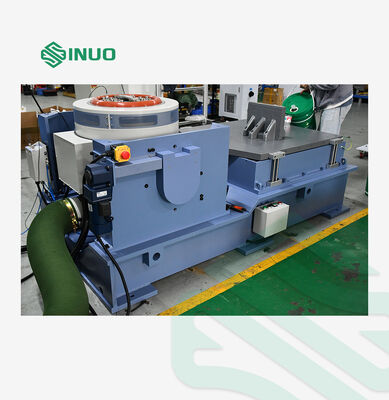

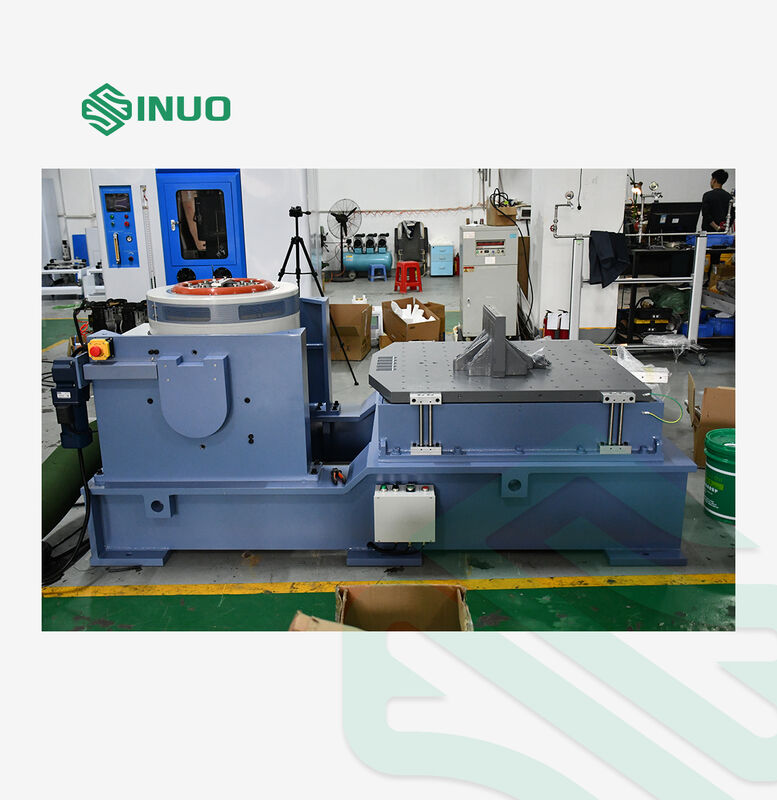

1. Corpo del tavolo vibrante

Bobina mobile: Bobine mobili fuse e lavorate manualmente con sistema di supporto del carico fotoelettrico e guida assiale a doppio cuscinetto per una durata superiore
Bobina di eccitazione: Struttura a doppio circuito magnetico con bassa dispersione di flusso e campo magnetico uniforme
Superficie del corpo: Trattamento avanzato di fosfatazione e tecnologia di verniciatura per auto per una protezione antiusura e antiruggine a lungo termine
Refrigerazione del tavolo: Ventole a basso rumore con struttura di aspirazione dell'aria migliorata, condotto dell'aria a nido d'ape per la bobina di eccitazione e condotto dell'aria a derivazione a doppio strato per un raffreddamento migliorato

2. Amplificatore di potenza a commutazione digitale LA

Tecnologia IGBT affidabile con elevata stabilità e affidabilità
Conforme ai requisiti dello standard "CE" dell'UE
Tecnologia di modulazione della larghezza di impulso a moltiplicazione di frequenza sinusoidale per un elevato rapporto segnale-rumore
Principio di funzionamento dell'alimentatore a commutazione per un'elevata efficienza di conversione
Tecnologia elettronica di condivisione automatica della corrente
Prestazioni di sicurezza eccellenti

3. Sistema di protezione servo

Funzioni di protezione complete tra cui sovratensione della rete elettrica, sottotensione, perdita di fase, guasto logico, passaggio del modulo di alimentazione, sovratemperatura, sovracorrente in uscita, sovratensione in uscita, alimentazione di azionamento, sovra-spostamento della piattaforma, temperatura della piattaforma, interblocco esterno e altro.

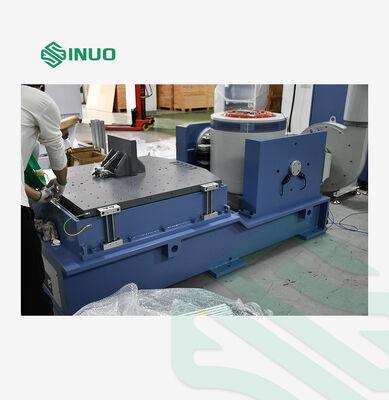

4. Piattaforma di espansione verticale

Progettata come piattaforma per campioni di montaggio più grandi, disponibile in configurazioni quadrate, rotonde o personalizzate. Tutte le piattaforme di estensione sono sottoposte a modellazione e analisi della frequenza modale per ridurre al minimo l'impatto delle caratteristiche dinamiche. Fusa in lega di magnesio con materiale di smorzamento allegato.

5. Sistema di centraggio automatico fotoelettrico

Regola automaticamente la posizione della bobina mobile per mantenere lo stato bilanciato, garantendo che la bobina mobile rimanga centrata durante le operazioni di carico e scarico.

6. Controller di vibrazione digitale

Parametri tecnici del controller di vibrazione digitale

Canale di ingresso

Numero di canali di ingresso	2 canali di ingresso simultanei
Tipo di segnale di ingresso	Tensione/carica
Resistenza di ingresso	＞110 kΩ
Intervallo di ingresso di tensione massimo	±10V
Intervallo di ingresso di carica massimo	±10000PC
SNR	＞100dB
Filtro	Filtro analogico a 160dB/ottava
Interfaccia di ingresso	Tre ingressi opzionali: tensione, ICP e carica
Ingresso massimo	±10VPEAK
Convertitore analogico/digitale (ADC)	Risoluzione a 24 bit, gamma dinamica: 114dB, frequenza di campionamento massima 192kHz
Caratteristiche del circuito	Sorgente di corrente costante ICP integrata e amplificatore di carica, due gamme di 10V/1V, accoppiamento AC/DC opzionale, filtro anti-aliasing analogico

Canale di uscita

Numero di canali di uscita	1 canale di uscita
Tipo di segnale di uscita	Segnale di tensione
Impedenza di uscita	＜30Ω
Intervallo di uscita di tensione massimo	±10V
Corrente di uscita massima	100mA
Precisione dell'ampiezza	2mV
Distorsione armonica	<-95dBfs
Filtro	Filtro analogico a 160dB/ottava
Corrispondenza dei canali	Ampiezza 0.04dB, fase ±0.5
Convertitore digitale/analogico (DAC)	Risoluzione a 24 bit, gamma dinamica: 120dB, frequenza di campionamento massima 192kHz
Caratteristiche del circuito	Filtro anti-aliasing analogico; circuito di protezione dell'uscita
Tipo di test	Controllo vibrazioni casuali/controllo sinusoidale/controllo shock tipico

Funzioni del controller di vibrazione digitale

Controllo casuale

Utilizza il metodo di equalizzazione della funzione di trasferimento con diagrammi dello spettro di potenza definiti dall'utente. Emette continuamente segnali casuali gaussiani per il controllo a ciclo chiuso multicanale in tempo reale con algoritmi adattivi per le non linearità del sistema e le variazioni di carico.

Gamma di frequenza: 0~4800Hz (estendibile a 18750Hz)
Risoluzione: 100, 200, 400, 800, 1600, 3200 linee spettrali
Gamma di potenza di controllo: >90dB
Strategia di controllo: controllo a canale singolo, media ponderata, valore massimo, valore minimo

Controllo sinusoidale

Fornisce segnali sinusoidali e sweep sinusoidali di alta qualità con controllo dell'ampiezza, impostazioni di permanenza e configurazioni di sweep flessibili.

Gamma di frequenza: 1Hz~5000Hz (estendibile a 10000Hz)
Tempo di ciclo chiuso: 5 mS
Distorsione armonica:<-100dB
Modalità di sweep di frequenza: lineare (0~6000 Hz/min) e logaritmica (0~100 Ott/min)
Direzione di sweep: su, giù
Durata dello sweep: configurabile come numero di sweep o tempi di test

Shock classico

Impiega il metodo di equalizzazione della funzione di trasferimento supportando vari tipi di forma d'onda tra cui onda semisinusoidale, onda a campana, onda rettangolare, onda trapezoidale, onda a dente di sega a picco anteriore, onda a dente di sega a picco posteriore e onda triangolare.

Durata dell'impulso: da 0.5 a 3.000 mS
Larghezza di banda di analisi massima: 18750Hz
Dimensione del frame: fino a 16384
Conformità: MIL-STD-810 (standard militare statunitense), standard ISO, limiti di controllo delle interruzioni definiti dall'utente
