| Marchio: | Sinuo |
| Numero di modello: | SNEBP |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 insiemi/mese |

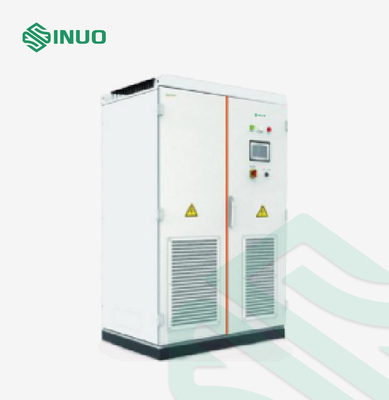

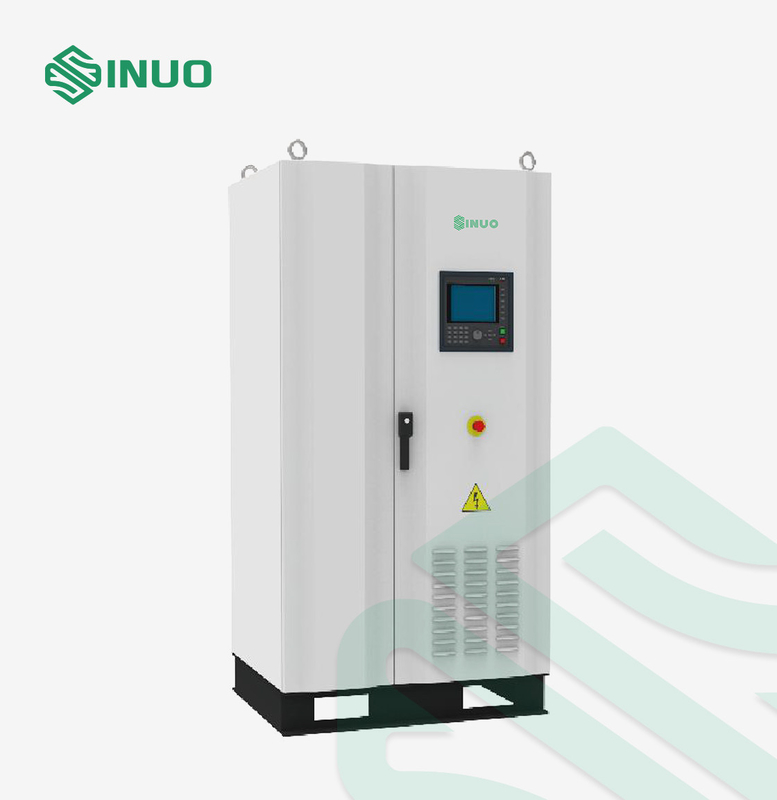

Simulatore di griglia di potere di risposte del veicolo elettrico

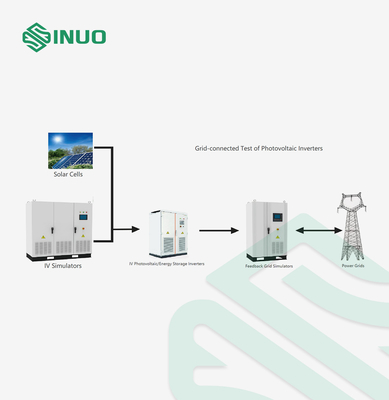

I simulatori rigeneratori di griglia di serie di SNEBP sono utilizzati nelle nuove industrie energetiche quali i mucchi di carico, gli invertitori di immagazzinamento dell'energia, gli invertitori fotovoltaici, i convertitori dell'energia eolica ed altri prodotti per prova di prestazione del collegamento di griglia. L'estremità dell'input del prodotto adotta la tecnologia digitale della rettifica di PWM e l'estremità dell'uscita adotta la tecnologia ad alta frequenza digitale indipendente dell'invertitore. Ha risposte complete di energia alla griglia, l'alto fattore di potenza dell'input, l'inquinamento basso di griglia, la qualità ad alto rendimento di forma d'onda, la reazione dinamica veloce e l'adeguamento indipendente trifase ed altri vantaggi.
Caratteristiche principali
1. Con i modi a uscite multiple, funzioni potenti:
(1) modo standard trifase: uscita trifase standard di tensione;
(2) modo squilibrato trifase: la tensione trifase è fissata indipendente e l'angolo di fase trifase è regolabile da 0.0° a 359.9°;
(3) modo monofase parallelo: collegamento parallelo trifase in uscita monofase ad alta potenza;
2. L'uscita trifase del modo adotta la progettazione di disaccoppiamento trifase, con le funzioni anormali complete di simulazione di griglia di potere: la distorsione di griglia, la fluttuazione di griglia, lo squilibrio trifase, ecc. e 2-40 armoniche possono essere sovrapposti nel modo armonico;

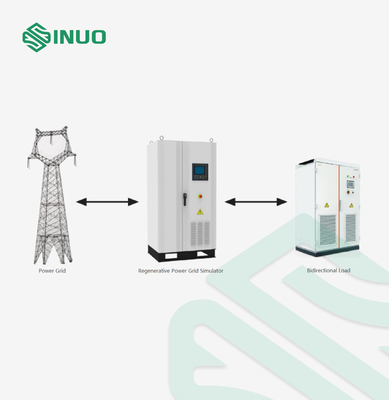

3. Fornito della funzione di operazione del quattro-quadrante, realizzante risposte 100% di energia alla griglia;
4. Incontra il giro (zero) basso di tensione con i requisiti della prova specificati dalla norma NB/T32004-2013 ed il giro (zero) basso di tensione con la prestazione è affidabile e non risuonerà con il carico a bassa tensione.
5. Incontri il giro ad alta tensione con i requisiti della prova specificati dalla norma nazionale;
6. La velocità di reazione dinamica è veloce ed il tempo di reazione di mutazione di tensione è all'interno di 20ms; il fattore di potenza dell'input è alto (≥095) e la distorsione della corrente di ingresso è bassa (<5>
7. Con la funzione della Automatico-serratura, la tastiera è chiusa automaticamente ad intervalli regolari per impedire gli incidenti o i pericoli causati tramite il contatto accidentale.
8. il touch screen a 8 pollici di colore, tutte le operazioni può essere realizzato tramite il touch screen, l'aspetto è squisito, l'operazione è conveniente ed è fornita delle chiavi di numero, dei tasti funzione, delle manopole, ecc. e l'operazione è differenziata;
9. La funzione di misura è completa, capace di misurazione la tensione, il picco di corrente corrente e, la frequenza, la potenza attiva, la potenza apparente, il fattore di potenza, il fattore di cresta di tensione e degli altri parametri di energia elettrica:
10. Con la funzione del monitoraggio di intelligenza artificiale (Al-monitor), monitoraggio della tensione interna, corrente in tempo reale, temperatura ed altri parametri, allarme di circostanze anormali immediatamente e richiami per l'elaborazione tempestiva;
11. Con la funzione della scatola nera, può registrare automaticamente i parametri di esercizio nelle circostanze anormali, che è conveniente per l'osservazione e la manutenzione successive;
12. Le componenti principali sono marche ben note prima linee internazionali, affidabili nella qualità, stabili e durevoli
13. Gli indicatori chiave sono progettati con i margini multipli, lo sforzo di tensione, sforzo corrente e la generazione di calore ha subito il tipo prove rigoroso. L'intera macchina ha l'alte affidabilità e lunga vita;
14. L'interfaccia di comunicazione viene norma con RS232, RS485, GPIB, ETHERNET, controllo analogico, ecc. è selezionata.
Applicazione
| Operazione di funzione | |||||||||
| Programmazione della scala | 9999 punti | ||||||||
| Programmazione di punto | 100 punti, 999999 cicli | ||||||||
| Programmazione di pendenza | 100 punti, 999999 cicli | ||||||||
| Giro (zero) basso di tensione da parte a parte | Può simulare le norme di molti paesi nel mondo ed il tempo di reazione minimo è ≤20ms | ||||||||
| Giro ad alta tensione da parte a parte | Può simulare le norme di molti paesi nel mondo ed il tempo di reazione minimo è ≤20ms | ||||||||
| Formato di Wave | Sinusoide o armonica (2~40th armonico sovrapposto) | ||||||||
| Funzione in tempo reale di adeguamento |
1. Nello stato di inizio del modo normale, potete regolare i valori di regolazione di frequenza e di tensione in uscita con le chiavi di numero, chiavi di diminuzione e di aumento e manopola e le aggiornate immediatamente
2. Quando il modo normale è attivato, il formato di forma d'onda dell'uscita può essere commutato immediatamente ed aggiornato; 10 gruppi raccorciati nel modo normale; |
||||||||
| Trasferimento rapido | 10 gruppi raccorciati nel modo armonico; | ||||||||
| Funzione protettiva | |||||||||
| Capacità di sovraccarico |
105% 110% 200% 300% |
||||||||
| Dispositivo di protezione | Sovracorrente, sovraccarico, protezione di cortocircuito, protezione di surriscaldamento, sovra-sotto-tensione dell'uscita, protezione di perdita di fase, sovra-sotto-tensione del bus, protezione automatica di viaggio del contattore potenza di uscita | ||||||||
| Protezione di software | Funzione del monitoraggio di intelligenza artificiale (Al-monitor), funzione della scatola nera, protezione della serratura a chiave della automatico-serratura | ||||||||
| Interfaccia a distanza | |||||||||
| Interfaccia di comunicazione | Norma: RS232, FACOLTATIVO: RS485, GPIB, ETHERNET | ||||||||
| Telecomando | Facoltativo: porto di controllo analogico | ||||||||
| Parametro introdotto | |||||||||
| Numero introdotto di fase | Four-wire+PE trifase | ||||||||
| Gamma di tensione in ingresso | 380v 57v (l-l) | ||||||||
| Gamma di frequenza introdotta | 45~65hz | ||||||||
| Fattore di potenza introdotto |
>0,97 (la tensione nominale dell'input, ha introdotto la corrente nominale 50%-100%) >0,95 (la tensione nominale dell'input, ha introdotto la corrente nominale 10%-50%) |
||||||||
| Distorsione della corrente di ingresso | <5> | ||||||||
| Luogo di lavoro | |||||||||
| Temperatura di funzionamento | 0-40℃ | ||||||||
| Umidità di lavoro | 20-90% rh (senza condensazione) | ||||||||
| Volume e peso | |||||||||
| Dimensioni (w*h*d millimetri) | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| Peso (chilogrammi) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
Parametri tecnici
| Nome di prodotto | Griglia di potere di risposte del veicolo elettrico | |||||||||
| Numero del prodotto |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| Capacità assorbimento/dell'uscita | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| Funzioni di base | ||||||||||
| Funzione d'uscita | Con la funzione completa di simulazione di griglia di potere | |||||||||
| Abilità di risposte | Con la funzione di risposte 100% di energia alla griglia | |||||||||
| Funzione di isolamento | Trasformatore incorporato di isolamento | |||||||||
| Fattore di potenza del carico | +1.0~1.0 | |||||||||
| Collegamenti | Input: a quattro vie trifase, uscita: bifilare a quattro vie/monofase trifase (automaticamente commutatore secondo la modalità di output) | |||||||||
| Parametri di uscita | ||||||||||
| Numero delle fasi di uscita | Bifilare a quattro vie o monofase trifase | |||||||||
| Modalità di output | Modo standard trifase, modo squilibrato trifase, monofase parallelo | |||||||||
| Tensione in uscita | 0,0~ 300.0V (L-N) | |||||||||
| Accuratezza della regolazione di tensione | Accuratezza: Risoluzione di ≤0.5%: 0.1V | |||||||||
| Modo standard trifase, modo squilibrato trifase | ||||||||||
| Corrente nominale | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| Modo monofase parallelo | ||||||||||
| Corrente nominale | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| Frequenza dell'uscita | 45,00~ 65.00Hz | |||||||||
| Accuratezza della regolazione di frequenza | Accuratezza: 0,02% risoluzioni: 0.01Hz | |||||||||
| Stabilità di frequenza | ≤0.02% | |||||||||
| Distorsione di tensione (VTHD) | <1> | |||||||||
| Tempo di reazione | <2ms> | |||||||||
| Tempo di reazione improvviso del cambiamento di tensione | <20ms> | |||||||||
| Angolo trifase | 120° ± 2° (modo standard trifase) | |||||||||
| Fattore di cresta | 1.41±0.1 (modo di sinusoide) | |||||||||
| Effetto del carico di effetto di tensione di fonte | ≤1% | |||||||||
| Efficiente | > 85% | |||||||||
| Esposizione di misura | ||||||||||
| Modo di esposizione | touch screen a 8 pollici di colore | |||||||||
| Accuratezza di misura di tensione | Accuratezza: Risoluzione di valore dell'esposizione di 0.2%FS+0.2%: 0.1V | |||||||||
| Accuratezza di misura di frequenza | Accuratezza: 0,02% risoluzioni: 0.01Hz | |||||||||
| Accuratezza corrente di misura | Accuratezza: Risoluzione di valore dell'esposizione di 0.3%FS+0.3%: 01A/1A | |||||||||
| Accuratezza di misurazione della potenza | Accuratezza: Risoluzione di valore dell'esposizione di 0.5%FS+0.5%: 0.1kW/0.01kW/0.001kW | |||||||||
