Agitatore vibratorio IEC 60068 per prove ambientali

Scuotitore di vibrazioni IEC 60068 per test ambientali

Applicazione del prodotto

Come il tuo prodotto resisterà alle sollecitazioni dell'uso nel mondo reale? I test di vibrazione forniscono la risposta, garantendo durata e affidabilità fondamentali per il successo nei mercati dall'automotive e aerospaziale all'elettronica.

Sinuo collabora con te per fornire soluzioni di test di vibrazione su misura. Andiamo oltre la conformità standard (supportando GB, GJB, UL, IEC, ASTM e altro) per concentrarci sulle sfide specifiche della tua applicazione. Il nostro obiettivo è fornirti la precisa capacità di test necessaria per accelerare il time-to-market, migliorare la qualità del prodotto e costruire una reputazione competitiva per un'affidabilità incrollabile.

Configurazione del sistema di test delle vibrazioni

1. Le condizioni di prova fornite dal cliente;

2. Tipo di test: sweep sinusoidale; Casuale; Shock

3. Gamma di risposta in frequenza: 1-3000Hz

4. Formula:

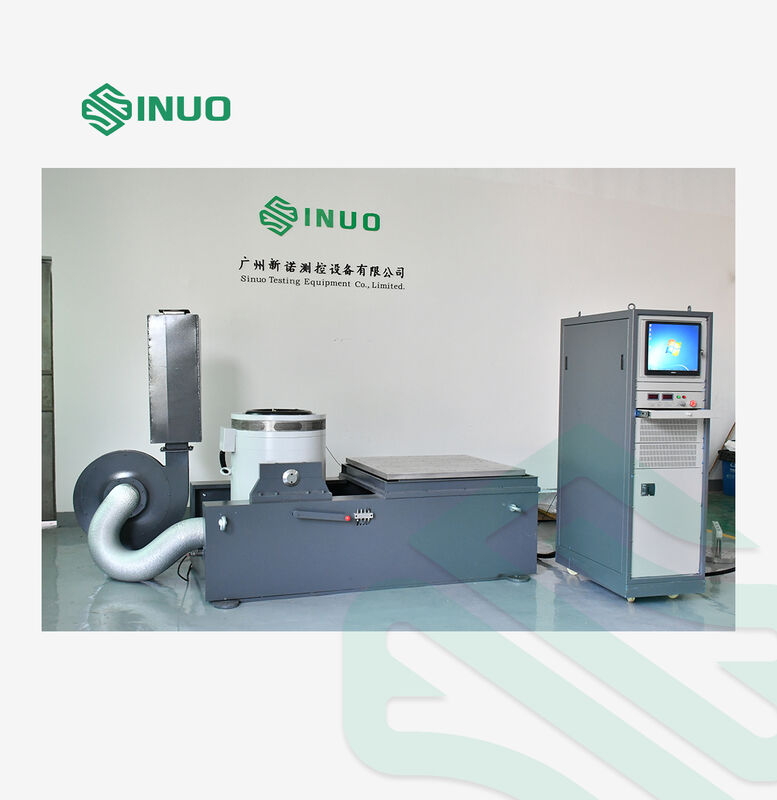

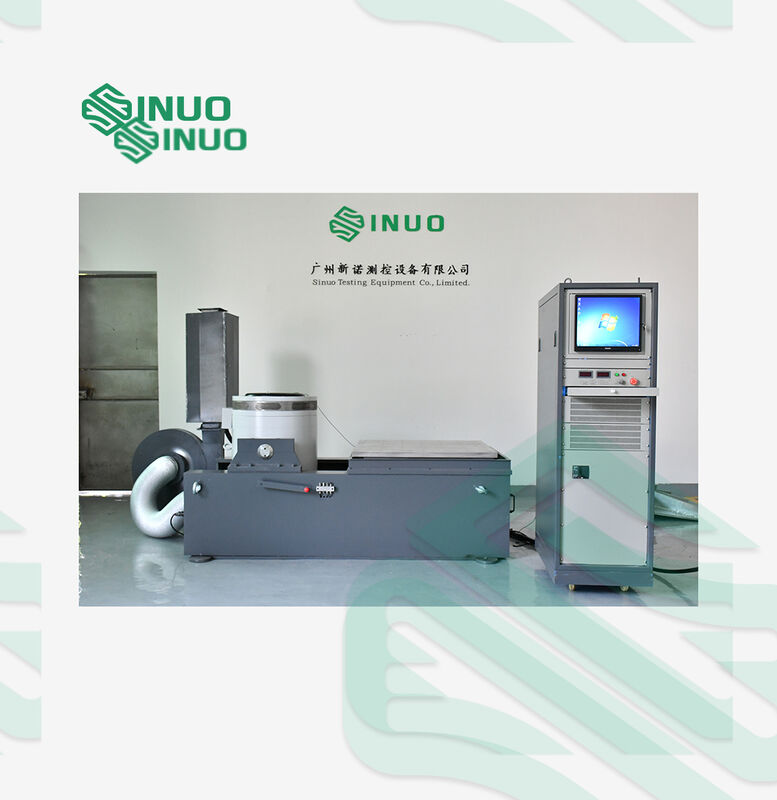

Diagramma principale dell'apparecchiatura

Parametri tecnici dell'apparecchiatura

1 Generatore di eccitazione elettromagnetica A20S34:

1.1 Forza di eccitazione sinusoidale massima: 2200 kgf picco

1.2 Forza di eccitazione casuale massima: 2200 kgf RMS

1.3 Forza di eccitazione all'impatto massima: 4400 kgf

1.4 Gamma di frequenza: 1-3000 Hz

1.5 Carico utile: 300 kg

1.6 Spostamento massimo: 51 mm P-P

1.7 Velocità massima: 2,0 m/s

1.8 Accelerazione massima: 100G (980 m/s²)

1.9 Frequenza di risonanza del primo ordine: 2600 Hz±5%

1.10 Frequenza di isolamento delle vibrazioni: 2,5 Hz

1.11 Diametro della bobina mobile:Ф340 mm

1.12 Peso della bobina mobile :22kg

1.13 Vite sul tavolo:17×M10

1.14 Perdita di flusso:＜10gauss

1.15 Dimensioni dell'apparecchiatura: L 1080mm×W 920mm×H 950mm (tavolo verticale)

1.16 Peso dell'apparecchiatura : 1920Kg (escluso il tavolo scorrevole orizzontale)

2 Amplificatore di potenza a commutazione digitale LA-24K:

2.1 Potenza in uscita: 20KVA

2.2 Tensione in uscita: 120 V

2.3 Corrente in uscita: 200 A

2.4 Efficienza dell'amplificatore :≥90%

2.5 Frequenza di commutazione: 116 KHz

2.6 SNR:≥65dB

2.7 Rumore:≤70dB

2.8 Peso dell'amplificatore: 500 kg

2.9 Dimensioni dell'amplificatore: L600mm×P 900mm×H 1280mm

3 Sistema di protezione servo

Funzione: temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso

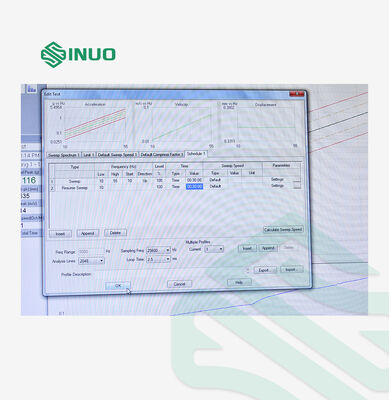

4 Controller di vibrazioni digitali VCSusb-2

4.1 Configurazione hardware: 2 canali di ingresso simultanei, 1 canale di uscita

4.2 Modulo funzione di controllo: seno, casuale, shock classico

4.3 Computer di controllo: computer di marca originale con monitor LCD da 17″, tastiera/mouse ottico

4.4 Software: funzionamento in inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi sweep di frequenza sinusoidale, ecc. Può generare automaticamente rapporti di prova WORD. Può visualizzare, memorizzare i segnali e i dati e impostare i parametri di prova e analizzare le funzioni.

4.5 Sistema operativo: Windows

4.6 Sensore di accelerazione LAB: Gamma di frequenza: 1-12000Hz

   Sensibilità: 30pc/g

  Intervallo di temperatura: -40 - 160℃

5 Tavolo di estensione verticale VT120

5.1 Materiale: lega di magnesio, superficie anodizzata dura

5.2 Dimensioni del tavolo: 1200 mm×1200 mm

5.3 Foro fisso: boccola a vite in acciaio inossidabile M8, durevole e resistente all'usura

5.4 Frequenza di utilizzo limite superiore: seno 400 Hz, casuale 2000 Hz

5.5 Peso: circa 145 kg

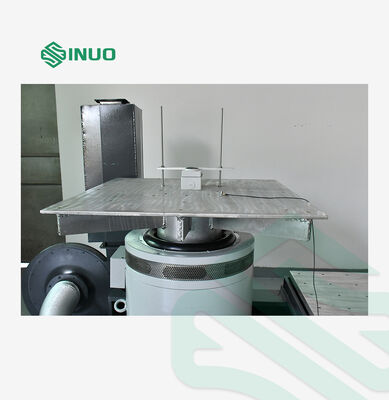

6 Tavolo scorrevole orizzontale a film d'olio HG120

6.1 Materiale: lega di magnesio, superficie anodizzata dura

6.2 Dimensioni del tavolo: 1200 mm×1200 mm

6.3 Foro fisso: boccola a vite in acciaio inossidabile M8, durevole e resistente all'usura

6.4 Frequenza di utilizzo limite superiore: seno 400 Hz, casuale 2000 Hz

6.5 Peso: circa 151 kg (senza testa di collegamento)

7 Ventola di raffreddamento B752S (compreso il silenziatore)

7.1 Potenza della ventola: 7,5 kW

7.2 Portata della ventola: 67,5 m³/Min

7.3 Pressione della ventola: 0,067 kgf/cm2

8 Requisiti elettrici

8.1 Alimentazione: trifase 380 V/50 Hz, 35 KVA

8.2 Aria compressa: 0,6 MPa

8.3 Resistenza di terra:≤4Ω

Principali parametri tecnici del controller di vibrazioni digitali
