Macchina per test di vibrazione per batterie con forza sinusoidale di 1100 kg e accelerazione di 100 g

Macchina per test di vibrazione per batterie con forza sinusoidale di 1100 kg e accelerazione di 100 g

Marchio:	Sinuo
Numero di modello:	SN553-EV211HG80VT80VCS-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Gamma di frequenza:

1 ∼ 2800 Hz

Carico massimo:

300KG

Forza di eccitazione sinusoidale:

1100 kg.f picco

Forza emozionante casuale:

1100 kg.f r.m.

Forza di eccitazione da impatto:

2200Kg.f picco

Spostamento massimo:

51 mm p-p

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 set/mese

Evidenziare:

Alimentatore in CC programmabile RS232

Alimentatore in CC programmabile RS485

Alimentazione elettrica ad alta tensione programmabile di lan

Descrizione del prodotto

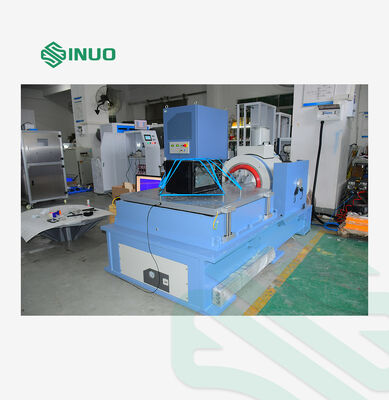

Macchina per test di vibrazione per batterie con forza sinusoidale di 1100 kg e accelerazione di 100 g

Questa macchina per test di vibrazione ad alte prestazioni è progettata specificamente per le applicazioni di test delle batterie, offrendo una forza sinusoidale di 1100 kg e capacità di accelerazione di 100 g per simulare le condizioni ambientali del mondo reale.

Applicazioni del prodotto

I test di vibrazione comportano l'eccitazione o l'urto di componenti e dispositivi per valutare le loro prestazioni in ambienti reali. Le nostre soluzioni di test sono applicabili a un'ampia gamma di prodotti industriali, tra cui schede di circuiti, aeromobili, navi, razzi, missili, automobili ed elettrodomestici.

Sinuo fornisce soluzioni complete di eccitazione e test che convalidano la qualità del prodotto in conformità agli standard nazionali e internazionali, tra cui UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

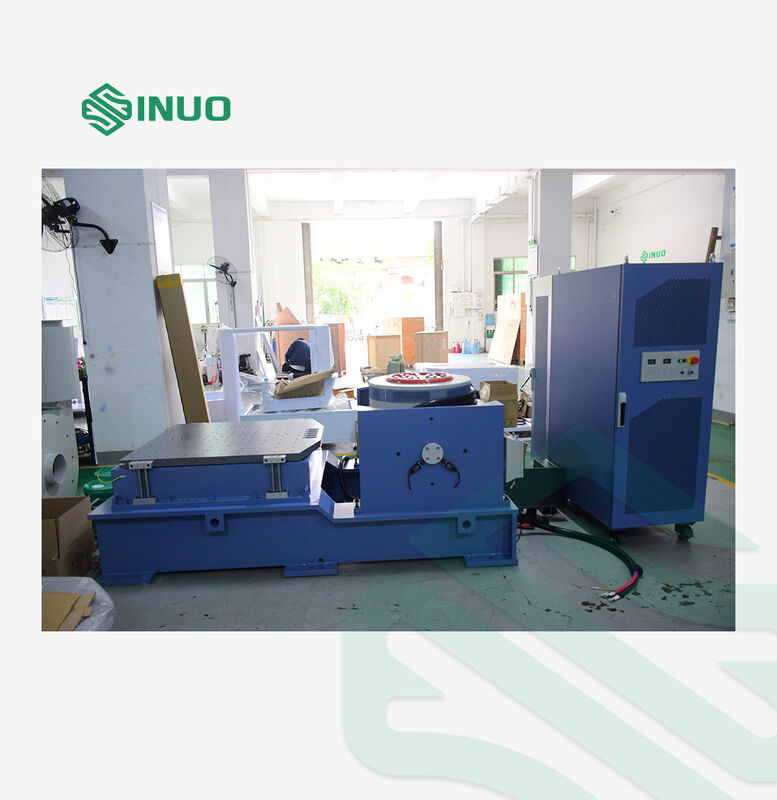

Configurazione dell'apparecchiatura

Componente	Dettagli di configurazione	Quantità
Corpo del tavolo vibrante	Generatore di eccitazione elettromagnetica A11S24	1 SET
Sistema di raffreddamento	Ventola di raffreddamento B402S	1 SET
Test verticale	Tavolo di estensione verticale VT50 (500×500mm)	1 SET
Test orizzontale	Slitta orizzontale a film d'olio HG50 (500×500mm)	1 SET
Sistema di controllo	Dispositivo automatico di centraggio per bobina mobile	1 SET
Amplificatore di potenza	Amplificatore di potenza digitale switching LA12K	1 SET
Sistemi di sicurezza	Sistema di protezione servo	1 SET
Alimentazione	Alimentazione di eccitazione	1 SET
Controllo delle vibrazioni	Controller di vibrazioni digitale VCS-2	1 SET
Sensori	Sensore di accelerazione del sistema	1 PCS
Software	CD di installazione del software di controllo	1 SET
Sistema informatico	Computer di controllo	1 SET
Accessori	Cavo di prolunga, tubo dell'aria	1 SET
Documentazione	Istruzioni per l'uso, rapporti di ispezione, certificati, manuali di manutenzione	1 SET
Strumenti	Chiave a T, chiave esagonale, cacciavite, ecc.	1 SET
Hardware di montaggio	Morsetto per asta di pressione/barra di pressione vibrante	1 SET

Specifiche tecniche

Generatore di eccitazione elettromagnetica A11S24

Forza di eccitazione sinusoidale massima	1100Kg.f picco
Forza di eccitazione casuale massima	1100Kg.f r.ms
Forza di eccitazione all'impatto massima	2200Kg.f picco
Gamma di frequenza	1-2800 Hz
Spostamento massimo	51 mm p-p
Velocità massima	2m/s
Accelerazione massima	100G
Frequenza di risonanza del primo ordine	2500 Hz ±5%
Carico massimo	300 kg
Frequenza di isolamento delle vibrazioni	2.5 Hz

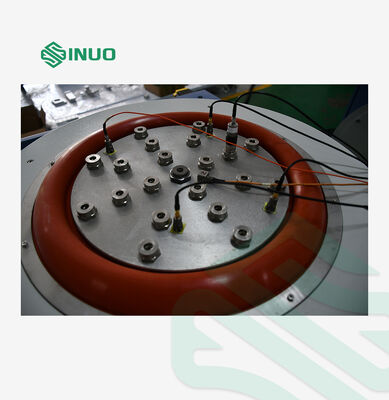

Diametro della bobina mobile	Φ240 mm
Peso della bobina mobile	11kg
Viti del tavolo	17×M10
Perdita di flusso	<1mT (10gauss)
Momento eccentrico ammissibile	500N.m
Dimensioni dell'apparecchiatura	L1300mm×D940mm×H800mm (escluso il tavolo di espansione verticale)
Peso dell'apparecchiatura	880 kg (escluso il tavolo scorrevole orizzontale)

Amplificatore di potenza digitale switching SA-6K

Potenza in uscita	12KVA
Tensione di uscita	120V
Corrente di uscita	100A
SNR	>65dB
Dimensioni dell'amplificatore	D900mm×L600mm×H1130mm

Sistema di protezione servo

Funzionalità di protezione complete tra cui: temperatura, pressione del vento, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico e monitoraggio della perdita di fase in ingresso.

Controller di vibrazioni digitale VCS-2

Configurazione hardware	2 canali di ingresso simultanei, 1 canale di uscita
Modulo funzione di controllo	Sinusoidale, casuale, urto classico
Computer di controllo	Computer di marca originale da 17" con monitor LCD, Windows 10

Funzionalità del software

Interfaccia operativa cinese/inglese
Analisi nel dominio del tempo e della frequenza
Gestione della sorgente del segnale
Analisi sweep di frequenza sinusoidale
Generazione automatica di report di test WORD
Visualizzazione del segnale in tempo reale e memorizzazione dei dati
Configurazione dei parametri di test e funzioni di analisi

Accelerometro di sistema

Gamma di frequenza	1-7000Hz
Sensibilità	30PC/g
Intervallo di temperatura	-40 a 180°C

Tavolo di estensione verticale VT80

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	800×800 mm
Schema dei fori fissi	Distribuzione rettangolare M10 100MM×100MM, durevole e resistente all'usura
Frequenza di utilizzo limite superiore	Sinusoidale 1000 Hz, Casuale 2000 Hz
Peso	Circa 23Kg

Tavolo scorrevole orizzontale a film d'olio HG80

Materiale	Lega di magnesio, superficie temprata
Dimensioni del tavolo	800×800 mm
Schema dei fori fissi	Distribuzione rettangolare M10 100MM×100MM, durevole e resistente all'usura
Frequenza di utilizzo limite superiore	Sinusoidale 2000 Hz, Casuale 2000 Hz
Peso	Circa 29Kg (senza testa di collegamento)

Ventola di raffreddamento B402S

Potenza della ventola	4KW
Portata della ventola	40.8m³/Min

Requisiti elettrici

Alimentazione	CA trifase 380V/50Hz 18 KW
Aria compressa	0.6Mpa
Resistenza di terra	≤4Ω
