| Marchio: | Sinuo |
| Numero di modello: | SN2122C |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 insiemi/mese |

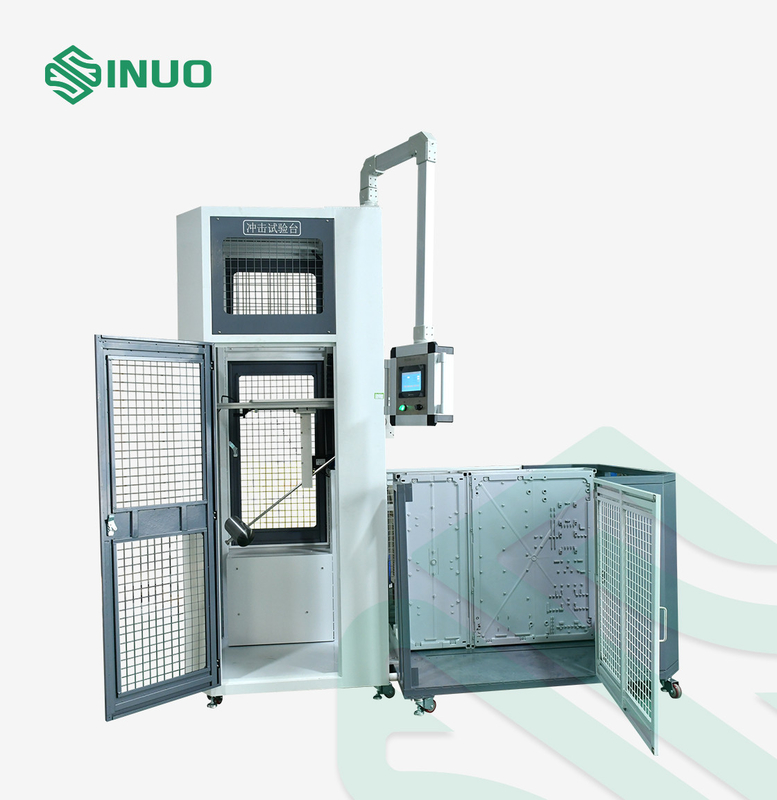

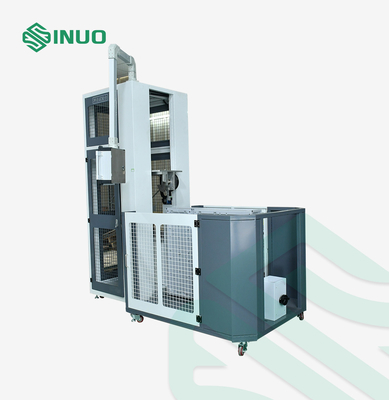

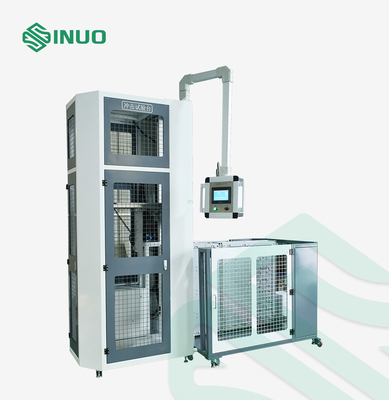

Attrezzatura meccanica della prova di urto di forza dell'attrezzatura EVSE del rifornimento del veicolo elettrico di IEC 61851
Norme & clausole aderite
Questa attrezzatura di prova meccanica del inpact di forza ha aderito all'IEC 61851-1 2017 norme di clausola 12,11.
Parametri tecnici
| Controllo ed operazione | Controllo dello SpA, controllo a 7 pollici del touch screen di colore, telecomando telecomandato. |
| Modo dell'azionamento | Meccanismo del riduttore + del motore |

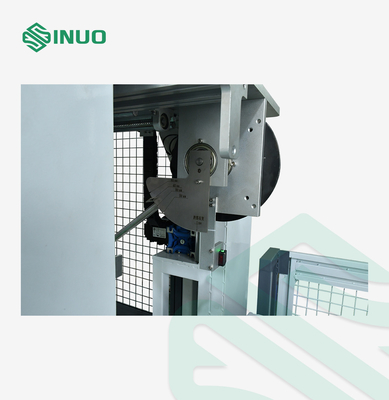

| Impatto del pendolo | |
| Forza di impatto | 5J standard (10J, 20J, 50J facoltativi) |
| Accuratezza di massa del pendolo | ±1% |
| Massa equivalente del martello di impatto | 1.7kg (5 chilogrammi, 5 chilogrammi, 10 chilogrammi sono facoltativi) |
| Forma del martello di impatto | Martello sferico di impatto |
| Gamma di regolazione in altezza colpente del punto del pendolo: | Su misura secondo il campione |
| Gamma di regolazione in altezza del braccio di Pedulum | 200-500mm |
| Esemplare che preme la gamma di adeguamento | Su misura secondo il campione |
| Regolazione in altezza del punto di impatto | Regolabile elettrico |
| Numero degli impatti | 0-9999 volte possono essere prestabilite |
| Indicazione di stato | Indicatore del LED |
| Adeguamento di altezza del pendolo (energia) | Adeguamento manuale |
| Posizionamento del pendolo | Adsorbimento dell'elettromagnete |
| Rilascio del pendolo | Operazione senza fili del touch screen o del telecomando |
| Metodo della regolazione in altezza del punto di impatto | Operazione senza fili del touch screen o del telecomando |
| Sicurezza | protezione completa di sicurezza 360°, freno elettrico automatico per impedire impatto secondario |
| Impatto verticale | |
| Forza di impatto | 5J standard (10J, 20J, 50J facoltativi) |
| Metodo dell'installazione | La testa di martello è adsorbita dall'elettromagnete ed il condotto è vite-nel tipo |
| Metodo del rilascio | Abbottoni il controllo, rilascio momentaneo dell'elettromagnete |
| Rilascio del martello | Telecomando |
| Metodo della regolazione in altezza | Telecomando |
Panoramica dell'attrezzatura
1. Scopo principale: Questo dispositivo è composto di due generi di apparecchiature della prova di urto e due generi di metodi di prova meccanici di forza possono essere usati per eseguire la prova di urto sulle coperture di EVSE.
2. Campione dell'installazione: l'installazione di singolo campione è di meno che 1min
3. Dimensione del campione applicabile:
Minimo (altezza del × di larghezza del × di lunghezza, unità millimetro): su misura secondo il campione
Massimo (altezza del × di larghezza del × di lunghezza, unità millimetro): su misura secondo il campione
4. L'energia di impatto è costituita dalla liberazione del pendolo tramite l'elettromagnete; ed ha freno elettrico automatico per impedire l'impatto secondario;
5. L'attrezzatura è controllata dallo SpA, controllato tramite il touch screen ed il telecomando e l'altezza del punto di colpo può essere regolato da ascensore elettrico;
6. L'adeguamento dell'altezza notevole ed il rilascio dell'elemento notevole possono essere controllati a distanza
7. Il sedile del montaggio del campione è saldato dall'acciaio ad alta resistenza del canale e del piatto d'acciaio, che ha le caratteristiche di resistenza ad alta resistenza ed all'urto. Il campione da provare è riparato con una barretta manuale della vite.
