| Marchio: | Sinuo |
| Numero di modello: | SN8812 |
| MOQ: | 1 |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 insiemi/mese |

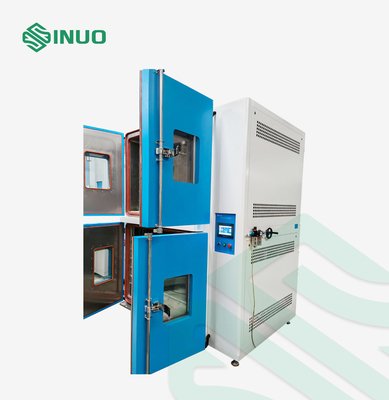

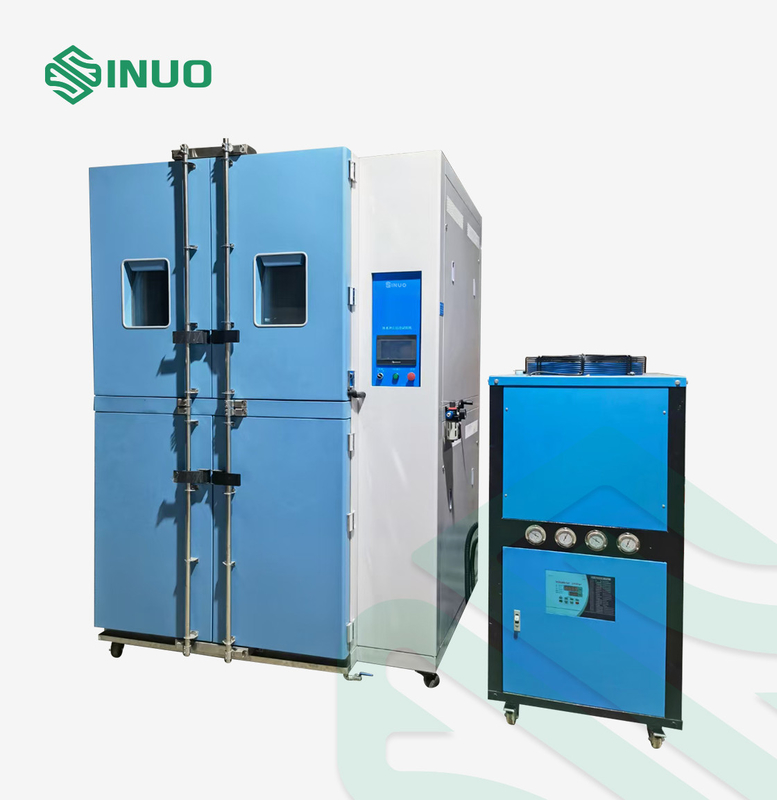

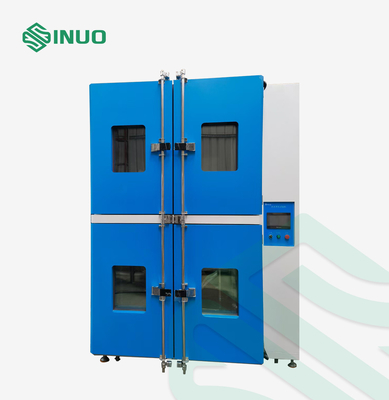

Attrezzatura del collaudo a scosse dell'acqua ghiacciata di iso 16750-4 per elettronica del veicolo stradale
Norme & clausole aderite
Veicoli stradali di 16750-4:2013 di iso — Condizioni ambientali e provare ad attrezzatura elettrica ed elettronica — Parte 4: Figura climatica 4 di clausola 5,4 dei carichi per calcolare 6.
Panoramica dell'attrezzatura
L'attrezzatura integrata della prova di scossa + di immersione dell'acqua ghiacciata è progettata e fabbricata secondo i requisiti standard dell'iso 16750-4:2013clause 5,4, ecc.
Questo prodotto è adatto a prodotti che possono essere sottoposti ad arrossirsi in temperature ambienti varie durante il trasporto, lo stoccaggio o l'uso. L'acqua viene da pioggia persistente, vento e pioggia persistente, sistemi antincendio, ruota che spruzzano, arrossirsi o onde violente. Per gli indicatori e la gestione della qualità di prestazione.
Parametri tecnici
| Dimensione interna della camera |
1000*1000*1000 (W*D*H) Può essere personalizzato |
| Dimensione esterna della camera | Approssimativamente 1800*1450*1965mm (W*D*H) salvo dimensione reale |
| Parametri della prova della spruzzata dell'acqua ghiacciata | |
| Numero dei cicli | 100 cicli |
| Th di tempo di tenuta a Tmax | 1h o fino a raggiungere la stabilizzazione della temperatura di DUT |
| Durata di transizione | <20s> |
| Liquido della prova | Acqua deionizzata con la polvere fine di 3% Arizona secondo l'iso 12103-1; Il NaCl di 5% può aggiungersi (fornito dall'utente) |
| Temperatura dell'acqua | 0℃~+4℃ (compressore di refrigerazione + mescolando pompa idraulica) |
| Risoluzione di temperatura | 0.1℃ |
| Fluttuazione di temperatura | ±0.5℃ |
| Uniformità di temperatura | ±2℃ |
| Usi le condizioni ambientali | La temperatura ambiente è +25℃, l'umidità relativa è inferiore o uguale a 85%R.H, il valore misurato nella circostanza che non c'è campione nella camera di prova. |
| Scorrimento dell'acqua | (3L~4L)/3s (durata della spruzzata) |
| Numero degli ugelli | 3 PCS, lo spazio fra ogni ugello 300mm |

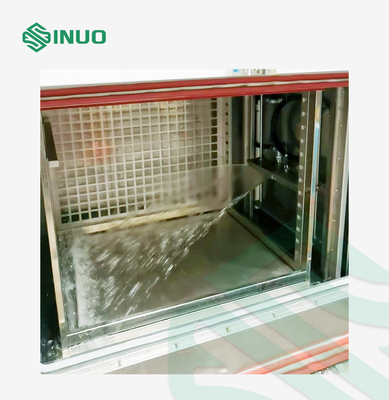

| Metodo della spruzzata | L'ugello spruzza orizzontalmente il campione |
| Orientamento di DUT | Come nel veicolo |
| Distanza dal getto e dalla superficie di DUT | 325±25mm (l'acqua si applicherà sopra la larghezza completa del DUT) |
| Prova di immersione | |
| Numero dei cicli | 10 cicli |
| Th di tempo di tenuta a Tmax | 1h o fino a raggiungere la stabilizzazione della temperatura di DUT |
| Durata di transizione | <20s> |
| Liquido della prova | Acqua deionizzata; Il NaCl di 5% può aggiungersi (fornito dall'utente) |
| Temperatura dell'acqua | 0℃~+4℃ |
| Risoluzione di temperatura | 0.1℃ |
| Fluttuazione di temperatura | ±0.5℃ |
| Uniformità di temperatura | ±2℃ |
| Tempo di immersione | min 5 |
| Orientamento di DUT | Come nel veicolo |
| Struttura dell'attrezzatura | |
| Materiale della camera |
Materiale interno della camera: Acciaio inossidabile 1.2mm di SUS316# spesso Materiale esterno della camera: Acciaio inossidabile 1.0mm di SUS304# spesso |
| Rifornimento idrico | Può direttamente essere collegato al tubo di acqua di rubinetto e la pressione del rifornimento idrico è richiesta essere ≧2kgf/cm2 |
|
Preparazione fangosa dell'acqua (Fornito dall'utente) |
L'acqua fangosa è polvere di 3% Arizona (nota: Se il cliente deve usare l'acqua deionizzata media per provare, porti prego la vostra propria macchina pura dell'acqua) |
| Dispositivo di protezione di sicurezza | |
| Pompa idraulica dello spruzzo | Sovraccarico, protezione di cortocircuito |
| Alimentazione elettrica | Protezione di perdita, sovraccarico e protezione di cortocircuito |
| Mescolatura del motore | Sovraccarico, protezione di cortocircuito |
| Stati dell'alimentazione elettrica ed alimentazione elettrica | AC380V±10%V (a cinque vie trifase); 50Hz |
