Apparecchiatura di collaudo ad alta pressione dell'ingresso dell'acqua di BACCANO 40050-9 IPX6K IPX9K Jet Nozzle

Apparecchiatura di collaudo ad alta pressione dell'ingresso dell'acqua di BACCANO 40050-9 IPX6K IPX9K Jet Nozzle

Marchio: Sinuo
Numero di modello: SN4422
MOQ: 1
prezzo: Customized
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 20 insiemi/mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
Calibration Certificate (Cost Additional)
Norma applicata:
DIN40050-9, IEC 60529, ecc.
Indice della prova:
IPX6K9K
Temperatura dell'acqua di IP9K:
80±5°C
Scorrimento dell'acqua di IPX9K:
14-16L/min
Pressione di acqua di IPX9K:
8000~10000Kpa
Scorrimento dell'acqua di IPX6K:
75±5 l/min
Pressione di acqua di IPX6K:
1000KPa
Diametro dell'ugello di IPX6K:
Ф6.3mm
Imballaggi particolari:
Cassa del compensato
Capacità di alimentazione:
20 insiemi/mese
Evidenziare:

Apparecchiatura di collaudo dell'ingresso dell'acqua di BACCANO 40050-9

,

Apparecchiatura di collaudo dell'ingresso dell'acqua di IPX6K

,

Camera di prova ad alta pressione di IPX9K

Descrizione del prodotto





DIN40050-9 camera di Jet Nozzle High Pressure Testing dell'acqua del IPX 6K9K



Norme & clausole aderite




«Gradi dei veicoli stradali DIN40050-9 di protezione (IP-codice); protezione contro gli oggetti stranieri; acqua e contatto; materiale elettrico»

Veicoli stradali di iso 20653-2006 «— Gradi di protezione (IP-codice) — Protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso»

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX6 & IPX9



Panoramica dell'attrezzatura


Applicazione: È usata per ispezionare le recinzioni di IEC per il materiale elettrico (prova di codice supplementare del IP), conformemente alle specifiche pertinenti nella norma DIN40050-9. Pricipalmente per la fornitura delle parti automobilistiche, il motore e l'industria elettronica, la simulazione dell'ambiente naturale o i fattori umani hanno progettato la macchina impermeabile della prova.



Caratteristica: La camera di prova è fatta dei materiali di alta qualità ed è elaborata dall'attrezzatura di elaborazione più avanzata in Cina. La superficie della camera esterna è spruzzo-rivestita, bella e regolare. Il colore è coordinato e le linee sono regolari e naturali. L'interno è fatto dell'acciaio inossidabile di alta qualità internazionale. Il supporto dell'interno del campione ed altri accessori sono fatti di acciaio inossidabile o di rame. La progettazione è ragionevole e durevole. Nell'ambito dei locali di rispondere alle norme, l'attrezzatura è più pratica e facile da controllare basato sulla stabilità di tutti gli aspetti.

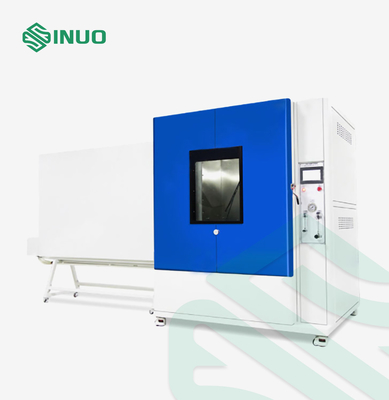

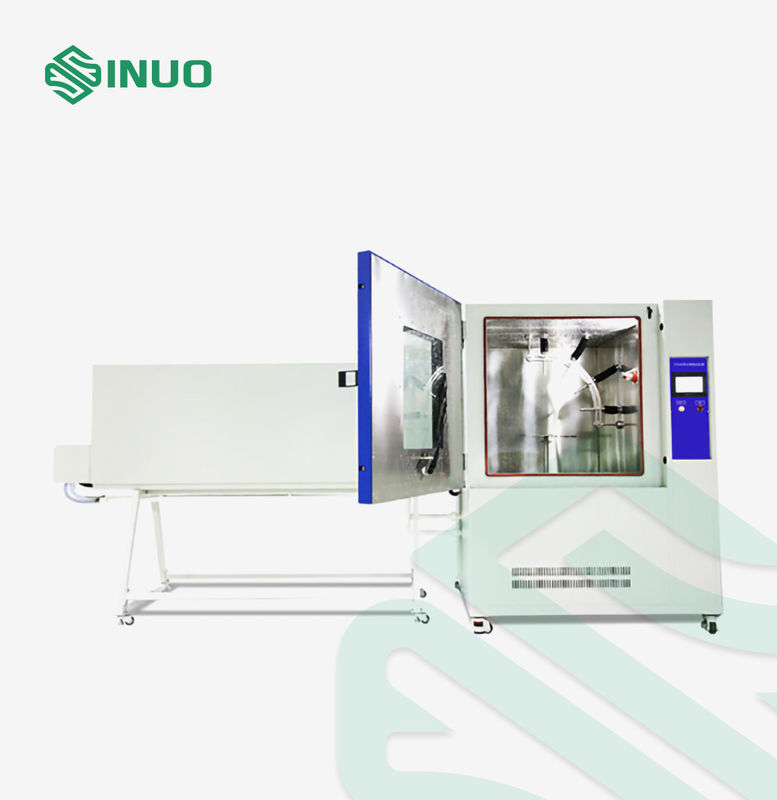

L'intera camera dell'attrezzatura di prova impermeabile adotta l'intera struttura ed è divisa in tre parti: superiore, più basso e giusto. La parte superiore è la camera di lavoro, la parte inferiore è la stanza meccanica e la destra è il gabinetto di controllo elettrico.



Parametri tecnici




Modello SN4422
Dimensione interna 1500 x1500 x1500mm (D*W*H)
Dimensione esterna 2000x3800x2450mm (D*W*H)
IP9K
Temperatura dell'acqua 80±5°C (prova calda del getto di acqua, spruzzo termico ad alta pressione)

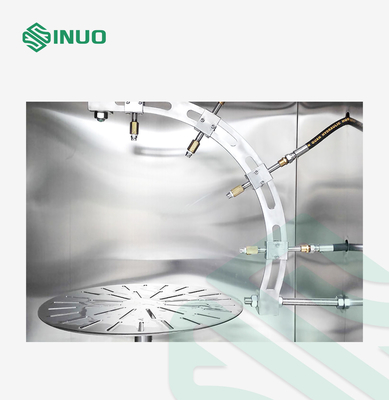

Piattaforma girevole Diametro: Φ800mm. ≤50kg portante
Posizione degli ugelli

0°, 30°, 60°, 90°, direzione verticale di distribuzione media

Numero degli ugelli 4
Scorrimento dell'acqua 14-16L/min
Pressione dello spruzzo 8000~10000Kpa
Distanza fra l'ugello da provare 100-150mm
Velocità di rotazione della tavola rotante 5±1r.p.m
Tubo di collegamento Tubo idraulico ad alta pressione di acciaio inossidabile
Elettrovalvola a solenoide Temperatura elevata italiana ed elettrovalvola a solenoide ad alta pressione
Pompa idraulica Temperatura elevata italiana e pompa idraulica ad alta pressione
Cavo del radiatore Cavo del radiatore di 6KW Germania
Tempo della prova 0-99h 59min
Regolatore Touch screen della Germania Siemens + di Siemens (cliente può scegliere)
Sistema a spruzzo 4 ugelli, installano 1 ugello ogni °C 30
Materiale esterno della camera Piatto di acciaio inossidabile o spruzzo laminato a freddo del piatto
Camera interna Materiale di acciaio inossidabile di SUS304#
IP6K

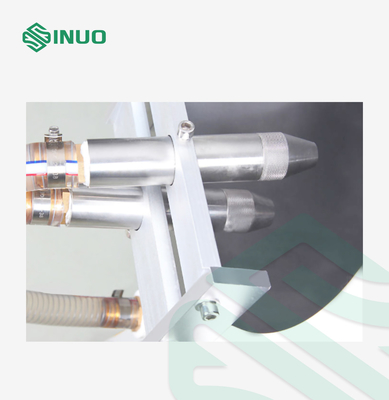

Il diametro dell'ugello Ф6.3mm
Pressione di acqua 1000kpa (ha regolato tramite flusso)
Scorrimento dell'acqua 75±5 l/min (alta pressione e temperatura elevata elettroniche ad alta tensione del flussometro)
Tempo della prova 3,10,30,9999 min, regolabile
Controllo di tempo di esecuzione 1-9999 min, regolabile
Tubo dello spruzzo Tubo idraulico resistente ad alta pressione

Elettrovalvola a solenoide ad alta pressione

Elettrovalvola a solenoide ad alta pressione internazionale
Tubatura dell'acqua ad alta pressione Tubo idraulico ad alta pressione idraulico
Regolatore di tensione Delta di Taiwan
Ambiente di uso
Temperatura RT+10℃~+40℃
Umidità ≤85%
Potere AC380 (±10%) V, 50Hz, (personalizzabile), a cinque vie trifase
Capacità dell'alimentazione elettrica

La resistenza al suolo della messa a terra protettiva è di meno che 4Ω;

L'utente è tenuto a configurare il dispositivo con una capacità corrispondente di aria o dell'interruttore di accensione al sito dell'installazione e questo commutatore deve essere utilizzato esclusivamente per questo dispositivo.

Protettore Protezione di perdita, protezione di cortocircuito, mancanza di acqua, protezione di surriscaldamento del motore
