Camera di prova della polvere di IEC 60529 dell'apparecchiatura di collaudo di protezione dell'ingresso di IP5X IP6X IP56

Protezione IP56 di IEC 60529 contro la camera di prova della polvere dell'oggetto straniero

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IP5 & IP6.

Panoramica dell'attrezzatura

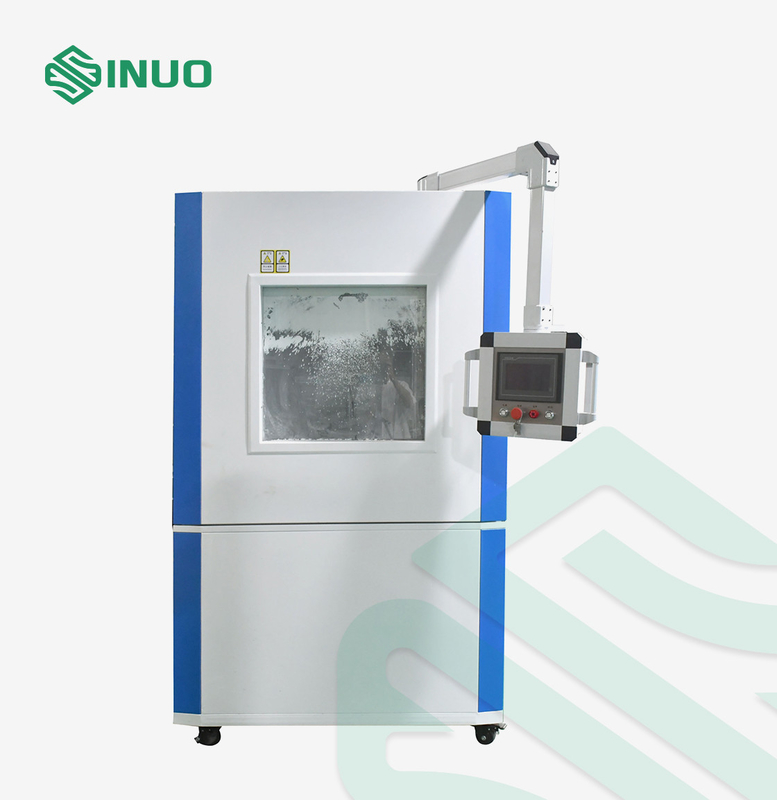

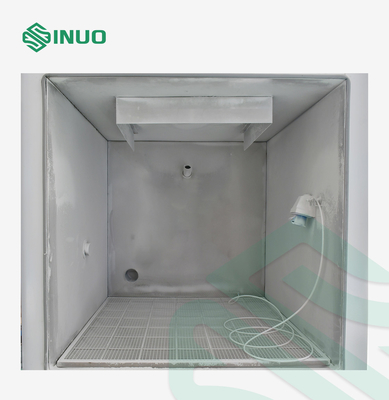

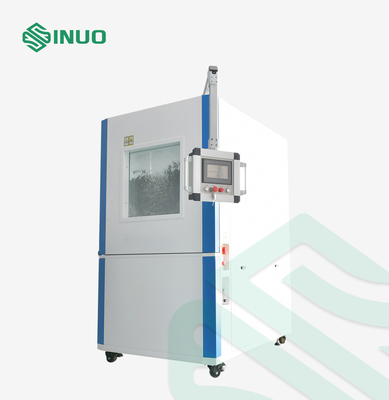

Struttura: La macchina adotta una struttura chiusa della camera, un dispositivo sospeso dell'operazione di interfaccia uomo-macchina, una grande finestra visiva, la prova circola dentro il gabinetto. La camera interna adotta un pannello dello specchio e una progettazione speciale della presa d'aria, che assicura per produrre una concentrazione standard di flusso d'aria laminare nella camera, c'è un dispositivo di aspirazione di vuoto è sistemato.

La struttura principale comprende la camera esterna, la camera interna, il porto di aspirazione della polvere, polvere che ricicla l'imbuto, il dispositivo di salto di circolazione della polvere, il sistema di vuoto, il serbatoio della polvere, la valvola di ammissione, il sistema di riscaldamento, la lama di flusso inverso, la spina protettiva.

Campioni e restrizioni: Prodotti, automobili & parti elettrici ed elettronici del motociclo, guarnizioni, lampade

Applicazione: per verificare la prestazione dell'uso, stoccaggio e trasporto dei prodotti elettronici ed elettrici, automobili & parti del motociclo, guarnizioni e lampade in un ambiente polveroso, determinare gli effetti nocivi possibili al prodotto dalle particelle portate tramite la corrente di aria.

Principio: C'è un imbuto conico con il porto della raccolta di polvere al fondo; il porto di aspirazione del fan ad alta pressione di circolazione della turbina è installato al porto dell'aspirazione delle polveri (al fondo) e la polvere raccolta è inviata alla cima della camera interna e liberamente spruzza dall'alto al basso.

Può simulare uno stato aperto e polveroso dell'ambiente di aria indotto dall'ambiente naturale o dalle perturbazioni umane quale moto del veicolo.

Ambiente di uso: Alimentazione elettrica: AC380V±5%/50Hz, 3KVA o requisiti locali dell'alimentazione elettrica del cliente della partita

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86~106kpa (860 mbar-1060 mbar) di temperatura 15-35; nessuna agitazione tagliente, nessuna vibrazione, nessun disturbo elettromagnetico, nessuna polvere, nessun gas esplosivo & corrosivo, con buona dissipazione di calore.

Parametri tecnici

Modello	SN441-216L	SN441-512L	SN441-1000L
Dimensione della camera	Dimensione interna: WDH= 600× 600×600mm	Dimensione interna: WDH= 800× 800×800mm	Dimensione interna: WDH= 1000× 1000×1000mm
	Dimensione esterna: WDH=850×1050×1800mm	Dimensione esterna: WDH=1050×1250×2000mm	Dimensione esterna: WDH=1250×1450×2200mm
Controllo & operazione	SpA & touch screen
setaccio Quadrato-ingranato	Diametro di cavo nominale: Ф50µm, larghezza nominale di una lacuna fra i cavi: 75µm
Polvere di talco	Polvere di talco asciutta che può passare al il setaccio quadrato-ingranato
Concentrazione in polvere	La quantità di polvere di talco nella camera di prova è ³ di 2Kg /m
Velocità dell'aria	≤2m/s
Metro del flusso d'aria	1-25L/min, visualizzatore digitale
Tempo della prova	1s~99 H 59 m. 59s, può essere prestabilito
Periodo di salto della polvere	Fermi/tempo di salto: 1s~99 H 59 m. 59s, può essere prestabilito
Sequenza di salto	OFF-ON-OFF
Velocità di pompaggio di vuoto	60-600L/min
Ventilatore	Ventilatore centrifugo di plastica pieno
Riscaldatore	Nuova struttura di riscaldamento ceramica
Protezione di sicurezza	Protezione di sequenza di fase, protezione di perdita, sopra protezione di temperatura, protezione anormale
