Apparecchiatura verticale della prova della pioggia del gocciolamento dell'apparecchiatura di collaudo dell'ingresso dell'acqua di IPX1 IPX2

Apparecchiatura di collaudo verticale del gocciolamento dell'ingresso dell'acqua di IEC 60529 IPX1 IPX2


Norme & clausole aderite


IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX1 &IPX2

Panoramica dell'attrezzatura

 Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, prodotti di comunicazione, elettrodomestici, illuminazione e dispositivi all'aperto del segnale, ecc.

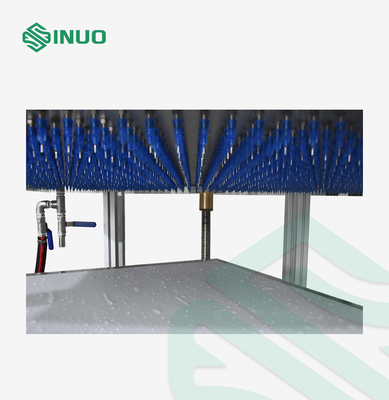

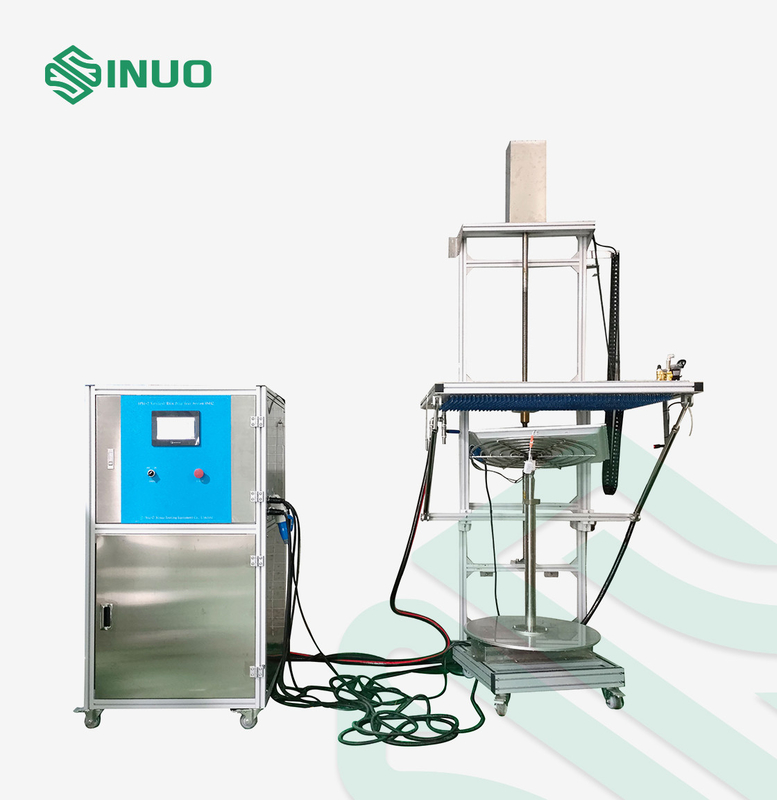

Struttura: L'attrezzatura di prova consiste di un meccanismo del gocciolamento, di un gabinetto di controllo elettrico e di una piattaforma girevole. Il sostegno della scatola del gocciolamento parete-sta appendendo e con la funzione di anti-goccia, che può sollevare automaticamente controllato dal motore. La piattaforma girevole ha una velocità di rotazione di 1r/min, usata per la prova IPX1; la piattaforma girevole può essere 15° inclinato, usato per la prova IPX2. L'attrezzatura di prova è fornita di dispositivo di pulizia del filtrante di acqua per impedire il bloccaggio di foro di spillo. Questo intero sistema adotta la struttura aperta.

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici sotto la sgocciolatura dell'acqua alla American National Standard IPX2 di grado IPX1.

Principio: Assicuri che la velocità di gocciolamento raggiunge il valore richiesto standard controllando il flusso del rifornimento idrico, l'attrezzatura di prova possa produrre un flusso uniforme delle gocce di acqua sopra l'intera area della recinzione.

Ambiente di uso: Alimentazione elettrica: AC380V±5%/50Hz, 3KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.
Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.
Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Parametri tecnici

Controllo & operazione	Sistema di controllo intelligente del touch screen e dello SpA
Area del gocciolamento	WD=1000×1000mm, altre dimensioni può essere personalizzato
Altezza del gocciolamento	la distanza di 200mm dell'ago al campione è misurata automaticamente dal sensore infrarosso
Velocità/scorrimento dell'acqua del gocciolamento	1+0.5 0mm/min o 3+0.5 0mm/min scambiabili, piovosità sono digitali
Apertura di foro di spillo dell'ago	Φ0.4mm
Gioco del foro del gocciolamento	20mm×20mm

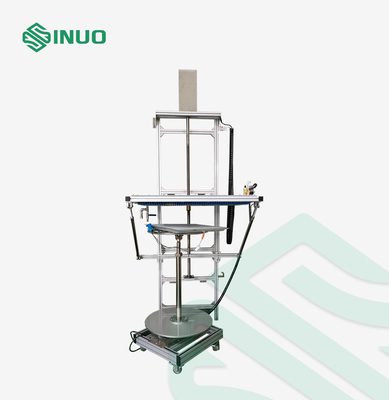

Piattaforma girevole	Diametro: Φ600mm, può essere 15° inclinato, girante la velocità 1r/min, con la struttura di sollevamento di sostegno, portata ≤50kg
Sollevamento della scatola del gocciolamento	Guidato dal motore, dal 1100-1800 il millimetro regolabile, guida della vite assicura il sollevamento regolare ed autobloccante
Tempo della prova	0-99.9min, può essere prestabilito
Metodo dell'installazione	Fissato al muro

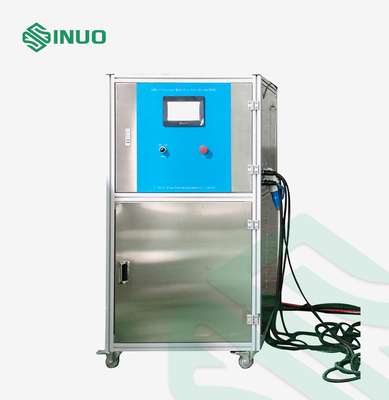

Sistema di memorizzazione dell'acqua	Il serbatoio dell'acqua e del gruppo di regolazione è costruito in un gabinetto, il serbatoio dell'acqua è fornito di valvola a galleggiante del livello dell'acqua per controllare automaticamente la presa di acqua ed ha alta e rilevazione bassa dell'allarme di livello dell'acqua, efficacemente impedire la pompa essere dovuto nocivo asciugare l'acqua.
Protezione di sicurezza	Protezione di sequenza di fase, protezione di perdita, protezione della mancanza di acqua, protezione anormale
Dimensioni dell'attrezzatura	WDH=1250×1450mm×2450mm
