IEC verticale 60529 della scatola del gocciolamento della pioggia dell'apparecchiatura di collaudo dell'ingresso dell'acqua di IPX1 IPX2

Camera di prova verticale dell'ingresso dell'acqua della scatola del gocciolamento della pioggia di IEC 60529 IPX1 IPX2

Norme & clausole aderite


IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX1 e IPX2.

Panoramica dell'attrezzatura

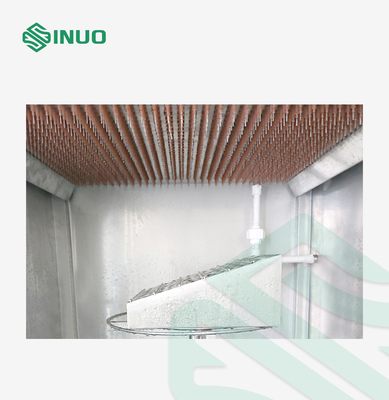

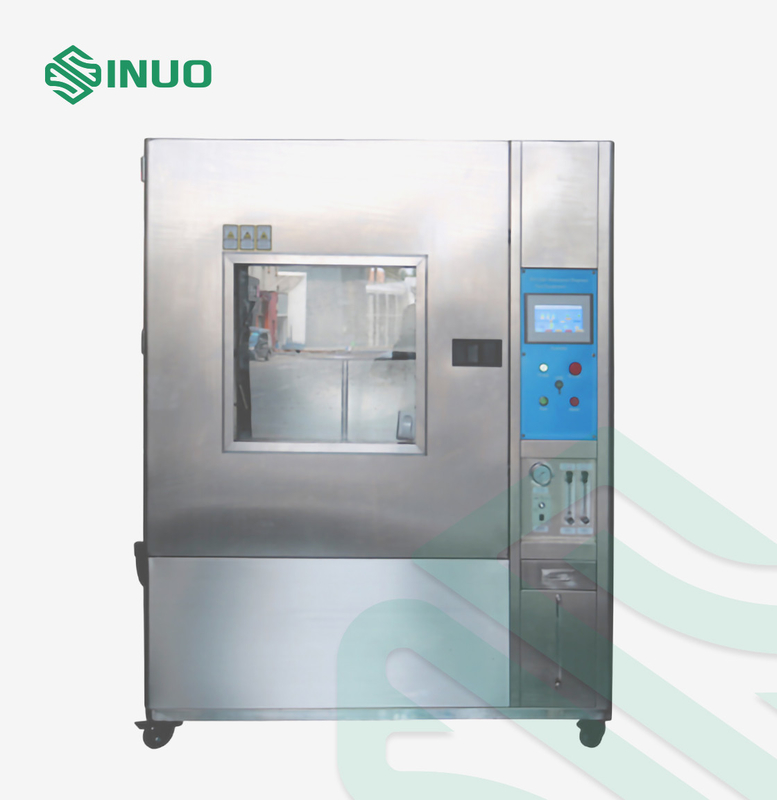

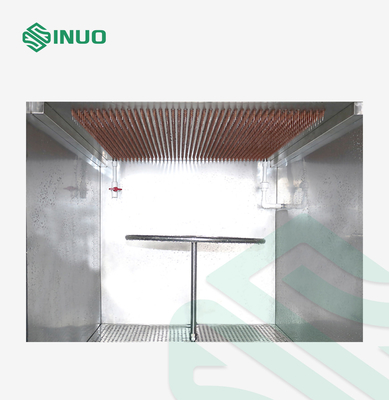

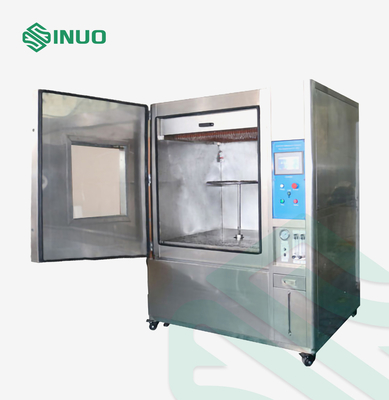

Struttura: Il dispositivo è composto di meccanismo del gocciolamento e di gabinetto di controllo elettrico. La scatola del gocciolamento è riparata alla cima della camera. C'è una piattaforma girevole, ha una velocità di rotazione di 1r/min, usata per la prova IPX1; Con il blocchetto di sostegno del campione 15°, utilizzato per la prova IPX2; l'altezza della piattaforma girevole può essere regolato manualmente, abbinando la distanza 200mm fra l'ago e il campione. L'attrezzatura di prova è fornita di dispositivo di pulizia del filtrante di acqua per impedire il bloccaggio di foro di spillo. Questo intero sistema adotta la struttura della camera.

Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, prodotti di comunicazione, elettrodomestici, illuminazione e dispositivi all'aperto del segnale, ecc

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici sotto la sgocciolatura dell'acqua al grado IPX1 e IPX2.

Principio: Assicuri che la velocità di gocciolamento raggiunge il valore richiesto standard controllando il flusso del rifornimento idrico, l'attrezzatura di prova possa produrre un flusso uniforme delle gocce di acqua sopra l'intera area della recinzione.

Ambiente di uso: Alimentazione elettrica: AC380V±5%/50Hz, 3KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.
Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.
Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Parametri tecnici

Controllo & operazione	Sistema di controllo intelligente del touch screen e dello SpA
Dimensione della camera	Interno: WDH=800×800mm×800mm esterno: WDH=1280×900mm×1750mm Può essere personalizzato secondo i requisiti del cliente
Area del gocciolamento	WD=600×600mm, altre dimensioni può essere personalizzato
Altezza del gocciolamento	la distanza di 200mm dell'ago al campione è raggiunta regolando l'altezza della piattaforma girevole o sollevando l'esemplare
Velocità del gocciolamento (Scorrimento dell'acqua)	1+0.5 0mm/min o 3+0.5 0mm/min regolabili
Apertura di foro di spillo dell'ago	Φ0.4mm
Gioco del foro del gocciolamento	20mmx20mm
Piattaforma girevole	Diametro: Φ400mm, velocità di rotazione: 1-5r/min, con un blocchetto di sostegno del campione 15° e un sostegno di sollevamento, portata ≤20kg
Posizione della scatola del gocciolamento	Situato alla cima della camera interna, riparata
Tempo della prova	0-99.9min, può essere prestabilito
Materiale della camera	La camera interna adotta l'acciaio inossidabile SUS304
Apparato circolatorio dell'acqua	C'è un dispositivo pulito del filtrante alla presa di acqua e l'acqua del gocciolamento è raccolta automaticamente nel serbatoio attraverso il telaio e può essere riciclata.
Protezione di sicurezza	Protezione di sequenza di fase, protezione di perdita, protezione della mancanza di acqua, protezione anormale



Dettagli:

---
