Spruzzo d'acqua d'oscillazione dell'apparecchiatura di collaudo dell'ingresso dell'acqua della metropolitana di IEC 60529 IPX3 IPX4

Apparecchiatura di collaudo d'oscillazione dell'umidità della pioggia della metropolitana di IPX3 IPX4

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX3 & IPX4, figura 4.

Panoramica dell'attrezzatura

 Campioni e restrizioni: Prodotti elettrici ed elettronici delle automobili, parti del motociclo, prodotti di comunicazione, elettrodomestici, illuminazione e dispositivi all'aperto del segnale, ecc

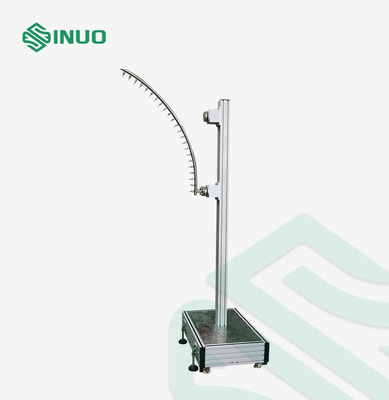

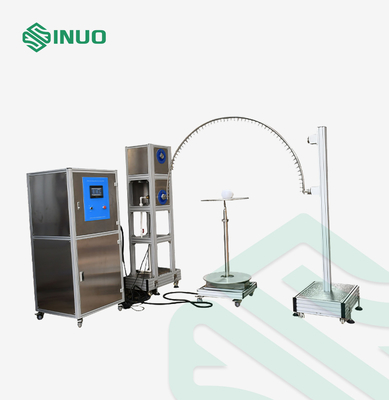

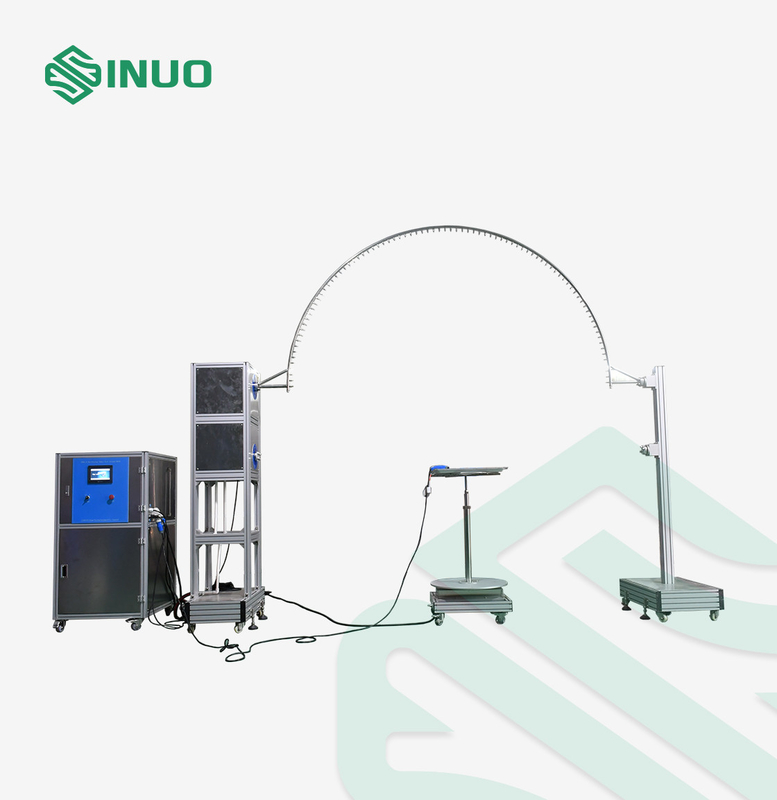

Struttura: L'attrezzatura di prova consiste di un meccanismo d'oscillazione dell'oscillazione, di un gabinetto di controllo elettrico e di una piattaforma girevole. Il meccanismo d'oscillazione dell'oscillazione è condizione del pavimento, il tubo d'oscillazione è causato oscillare guidando del motore. La piattaforma girevole ha una velocità di rotazione di 1r/min, per fare la recinzione dell'esemplare per essere spruzzo in tutte le direzioni. L'attrezzatura di prova è fornita di dispositivo di pulizia del filtrante di acqua per impedire il bloccaggio di foro di spillo. Questo intero sistema adotta la struttura aperta.

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti elettronici ed elettrici delle automobili, delle parti del motociclo, degli elettrodomestici, delle guarnizioni e delle lampade sotto acqua che spruzza e che spruzza al grado IPX3 e IPX4.

Principio: Assicuri che l'acqua che spruzza e che spruzza la velocità raggiunge il valore richiesto standard controllando il flusso del rifornimento idrico, faccia la recinzione dell'esemplare da spruzzare in tutte le direzioni.

Ambiente di uso:
Alimentazione elettrica: AC380V±5%/50Hz, 3KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.
Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.
Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Parametri tecnici

No.	Oggetto	Parametri
1	Rifornimento idrico	Acqua pulita di scorrimento dell'acqua rate>10L/min±5% senza inclusione. Questo dispositivo è fornito dell'unità di filtrazione dell'acqua pulita
2	La dimensione del tubo d'oscillazione	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubi d'oscillazione di R1600mm può essere facoltativo, fatto di acciaio inossidabile
3	Foro dell'ago	Φ0.4mm
4	Un angolo incluso di due fori	IPX3: 120° IPX4: 180°
5	Angolo di oscillazione d'oscillazione del tubo	±175° massimo può essere prestabilito (Nota: la norma richiede IPX3: 120°; IPX4: 360°, ma dovuto là è piattaforma girevole sotto il tubo d'oscillazione durante la prova, in modo da 360° non può raggiunto durante la prova reale, se senza piattaforma girevole, quindi 360° può essere raggiunto)
6	Pioggia della velocità	IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°);
7	Scorrimento dell'acqua	Può essere messo secondo la dimensione dell'oscillazione ed il numero delle vaiolature (0,07 L/minX per foro)
8	Tempo difficile	1-99999S può essere prestabilito
9	Manometro	0~0.25MPa
10	Piattaforma girevole	Diametro: Φ600mm, velocità di rotazione: 1~5r/min, portata: ≤30kgs
11	Requisiti del sito	La sala di collaudo impermeabile dedicata del IP, la terra dovrebbe essere piana con l'illuminazione. commutatore impermeabile di perdita 10A (o incavo) utilizzato per attrezzatura. Con la buona funzione di affluenza e di drenaggio. Installazione al suolo.

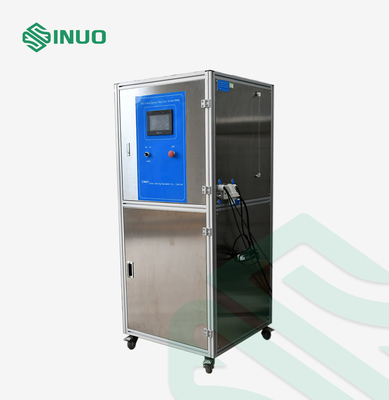

12	Controllo elettrico	SpA & touch screen
13	Alimentazione elettrica per questa attrezzatura	CA 220V, 60Hz, 2KW o requisiti locali dell'alimentazione elettrica del cliente della partita
14	Alimentazione elettrica per il campione	AC220V, 10A o requisiti locali dell'alimentazione elettrica del cliente della partita
