Camera di prova di Jet Fan Nozzle Water Moist dell'apparecchiatura di collaudo dell'ingresso dell'acqua di IPX9K

IPX9 acqua ad alta temperatura ad alta pressione Jet Fan Nozzle Test Chamber

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX9, figure 7 - 12.

«Veicolo-gradi della strada ISO20653-2013 di protezione (codice) del IP - protezione di materiale elettrico contro gli oggetti stranieri, l'acqua e l'accesso» figure 7, 8, 9 e tabella 7 (9K)»

DIN40050-9 «veicolo-gradi della strada di protezione (codice) del IP - protezione contro gli oggetti stranieri, l'acqua e la tabella elettrica 8 (9K) di equipment>figure 8and di accesso»

Parametri tecnici

Panoramica dell'attrezzatura

Ambiente di uso:

Alimentazione elettrica: AC380V±5%/50Hz, 15KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Campioni e restrizioni: Vechiles del passeggero, bus, lampade, motocicli ed altre parti e componenti come pure altri prodotti che devono essere provati nell'ambito dell'ambiente IPX9 (IPX9K).

Struttura:

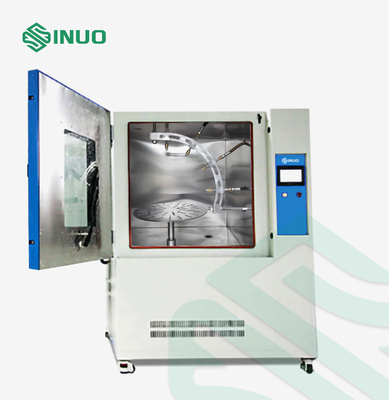

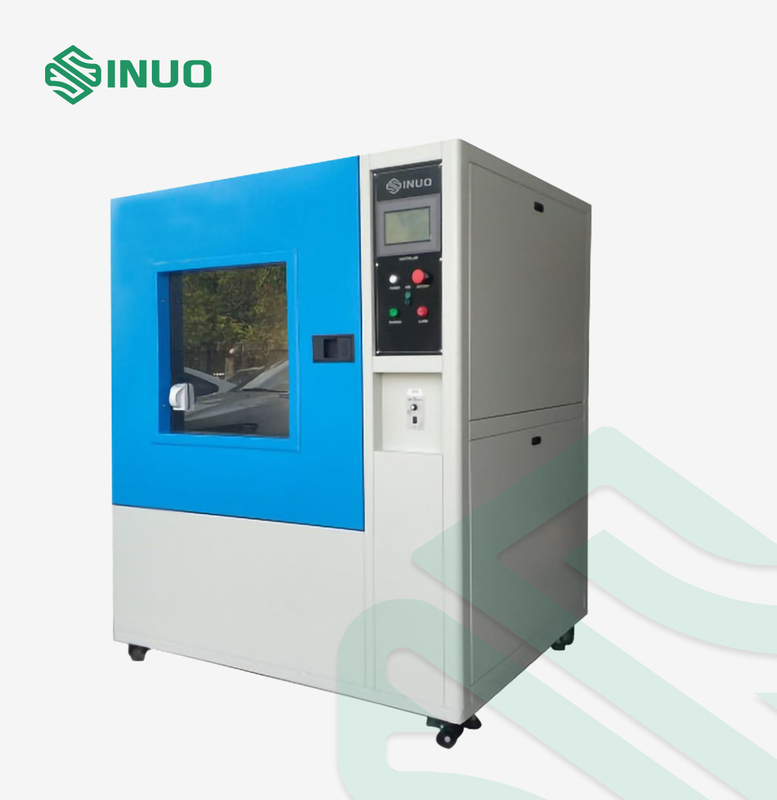

Il dispositivo è composto di telaio, di meccanismo dello spruzzo d'acqua, di dispositivo ad alta temperatura ad alta pressione, di piattaforma girevole e di gabinetto di controllo elettrico.

1. La copertura esterna della camera è fatta del piatto d'acciaio di alta qualità. La camera interna e la piattaforma girevole tutta sono fatte di acciaio inossidabile SUS304 per assicurare impermeabile ed anticorrosivo. La camera di prova ha suo proprio sistema di circolazione dell'acqua ed ha un'acqua che raccoglie il dispositivo dentro. L'acqua della prova è raccolta automaticamente nel serbatoio dell'acqua attraverso il telaio. La presa di acqua può essere controllata automaticamente tramite la valvola a galleggiante nel serbatoio di acqua, il sistema può cedere gli alti ed allarmi bassi di rilevazione dell'allarme di livello dell'acqua, che possono efficacemente impedire la pompa essere dovuto nocivo asciugare la mancanza di acqua.

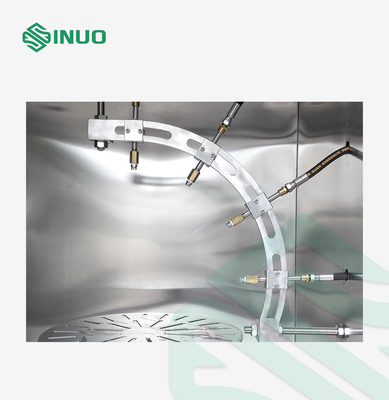

2. 4 ugelli standard sono installati nel 0°, 30°, 60°, posizione di 90° del sostegno dell'anello.

3. Il dispositivo incorporato del termostato del riscaldamento dell'acqua assicura che la temperatura dell'acqua della prova soddisfaccia le richieste standard. L'acqua ad alta pressione è fornita dalla pompa idraulica ad alta pressione con la conversione di frequenza ed il flusso di trivellazione a getto dell'acqua può essere prestabilito sul touch screen.

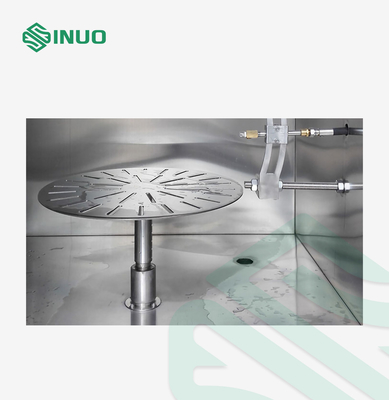

4. La camera di prova è fornita di una piattaforma girevole, la piattaforma girevole è causata alla rotazione dal motore che guida ad una velocità di rotazione di 1r/min, per fare la recinzione è spruzzata da tutte le direzioni praticabili.

5. Il riscaldamento dell'acqua, la temperatura costante, la pressione di acqua, lo scorrimento dell'acqua, il tempo dello spruzzo d'acqua di c, il processo di programma del ciclo e l'azione di rotazione della piattaforma girevole sono controllati dal gabinetto di controllo elettrico.

Applicazione: per verificare la prestazione protettiva delle componenti dei vechiles della strada, delle lampade, dei motocicli e di altre parti nell'ambito di alta pressione e dell'acqua di temperatura che scaturisce al grado IPX9 (IPX9K).

Principio: Assicuri che la velocità di trivellazione a getto dell'acqua raggiunge il valore richiesto standard controllando il flusso, la temperatura e la pressione del rifornimento idrico, la recinzione sia spruzzata da tutte le direzioni praticabili con una corrente di acqua dagli ugelli standard della prova secondo le indicazioni di figure 7, 8 e 9. di IEC 60529.
