Metropolitana d'oscillazione del gocciolamento verticale della pioggia dell'apparecchiatura di collaudo dell'ingresso dell'acqua di IEC 60529 IPX1 IPX4

Gocciolamento verticale della pioggia IPX1~4 di IEC 60529 ed apparecchiatura di collaudo d'oscillazione della metropolitana

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX1, IPX2, IPX3 & IPX4.

Panoramica dell'attrezzatura

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici sotto la sgocciolatura dell'acqua al grado IPX1 & IPX2 ed acqua che spruzzano e che spruzzano al grado IPX3 & IPX4.

Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, elettrodomestici, prodotti di comunicazione, illuminazione e dispositivi all'aperto del segnale, ecc.

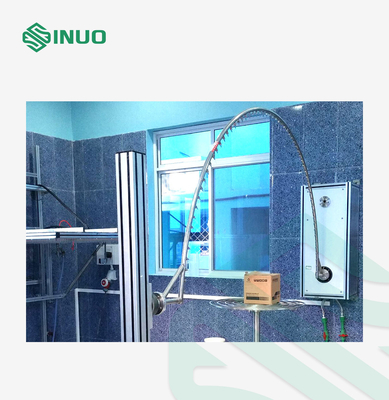

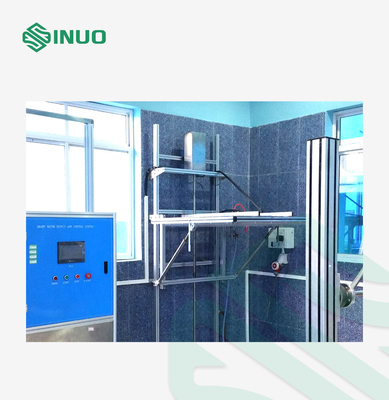

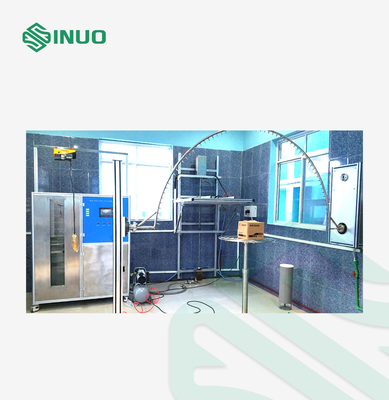

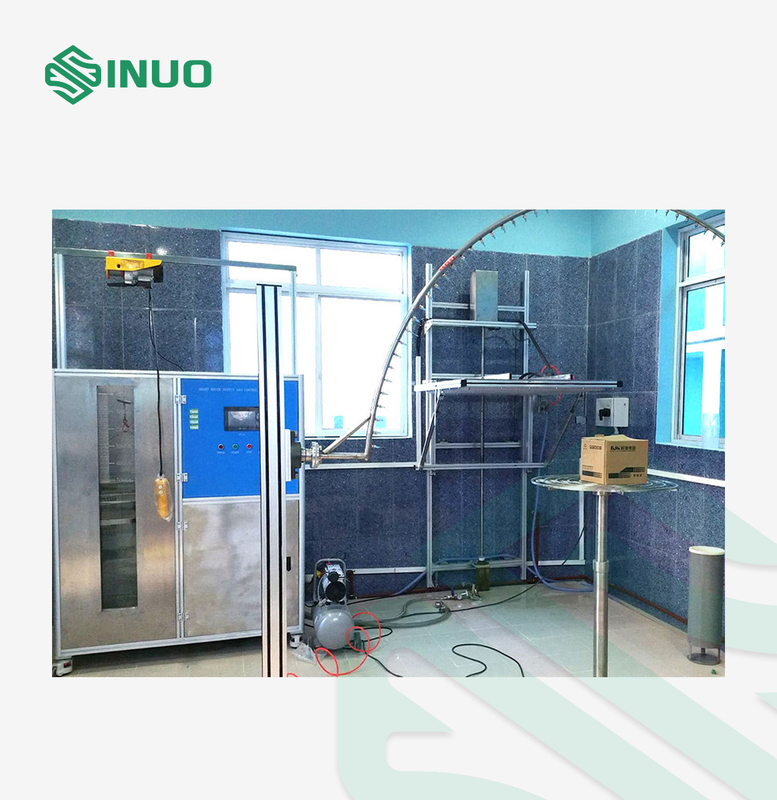

Struttura: L'attrezzatura di prova consiste di un meccanismo del gocciolamento, di un meccanismo d'oscillazione, di un gabinetto di controllo elettrico e di una piattaforma girevole. Il sostegno della scatola del gocciolamento parete-sta appendendo e con la funzione di anti-goccia, che può sollevare automaticamente controllato dal motore. Un'estremità del meccanismo d'oscillazione è montata sulla parete e l'altra estremità del meccanismo d'oscillazione è riparata sul supporto del pavimento, il tubo è causata oscillare guidando del motore. La piattaforma girevole ha una velocità di rotazione di 1r/min, usata per la prova di IPX1 ~IPX4; la piattaforma girevole può essere 15° inclinato, usato per la prova IPX2. L'attrezzatura di prova è fornita di dispositivo di pulizia del filtrante di acqua per impedire il bloccaggio di foro di spillo. Questo intero sistema adotta il tipo aperto struttura.

Principio: Assicuri che la velocità di gocciolamento o la velocità di spruzzatura raggiunge il valore richiesto standard controllando il flusso del rifornimento idrico, l'attrezzatura di prova possa produrre un flusso uniforme delle gocce di acqua sopra l'intera area della recinzione (IPX1 e IPX2) o fare la recinzione dell'esemplare da spruzzare in tutte le direzioni (IPX3 e IPX4).

Ambiente di uso:

Alimentazione elettrica: AC380V±5%/50Hz, 15KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Parametri tecnici
