La pioggia dell'apparecchiatura di collaudo dell'ingresso dell'acqua di IPX1 IPX4 spruzza l'IEC 60529 della camera di prova di codice del IP

Camera di prova di codice del IP dell'ingresso dell'acqua dello spruzzo della pioggia IPX1/2/3/4 di IEC 60529

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX1, IPX2, IPX3, IPX4.

Panoramica dell'attrezzatura

Ambiente di uso:

Alimentazione elettrica: AC380V±5%/50Hz, 15KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, elettrodomestici, prodotti di comunicazione, illuminazione e dispositivi all'aperto del segnale, ecc.

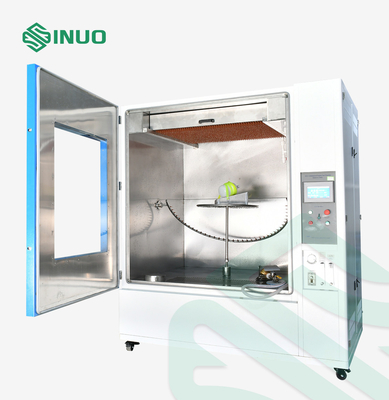

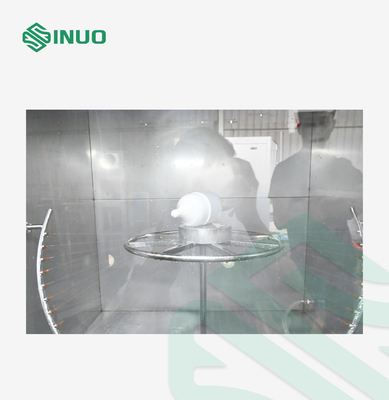

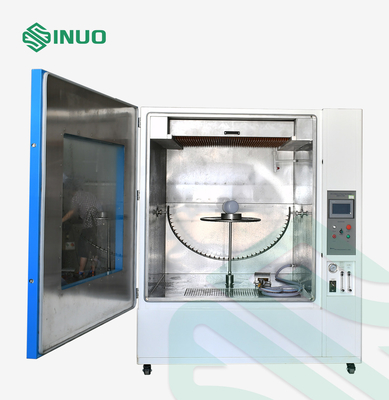

Struttura: Il dispositivo è composto di meccanismo del gocciolamento, di meccanismo d'oscillazione, di gabinetto di controllo elettrico e di piattaforma girevole. La scatola del gocciolamento è riparata alla cima della camera. Il meccanismo d'oscillazione è installato dentro della camera interna e l'estremità destra e sinistra del tubo d'oscillazione è riparata alla parete laterale della camera interna. C'è una piattaforma girevole, ha una velocità di rotazione di 1r/min, usata per la prova di IPX1 ~IPX4; Con il blocchetto di sostegno del campione 15°, utilizzato per la prova IPX2; l'altezza della piattaforma girevole può essere regolato manualmente, abbinando la distanza 200mm fra l'ago e il campione. L'attrezzatura di prova è fornita di dispositivo di pulizia del filtrante di acqua per impedire il bloccaggio di foro di spillo. Questo intero sistema adotta il tipo struttura della camera.

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici sotto la sgocciolatura dell'acqua al grado IPX1 & IPX2 ed acqua che spruzzano e che spruzzano al grado IPX3 & IPX4.

Principio: Assicuri che la velocità di gocciolamento o la velocità di spruzzatura raggiunge il valore richiesto standard controllando il flusso del rifornimento idrico, l'attrezzatura di prova possa produrre un flusso uniforme delle gocce di acqua sopra l'intera area della recinzione (IPX1 e IPX2) o fare la recinzione dell'esemplare da spruzzare in tutte le direzioni (IPX3 e IPX4).

Parametri tecnici
