Camera di prova di codice del IP di Jet Nozzle della camera di prova dello spruzzo d'acqua di IPX3 IPX6

L'IEC 60529 IPX3 a IPX6 spruzzo d'acqua la camera di prova di codice del IP di Jet Nozzle

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IP5 &IP6

Panoramica dell'attrezzatura

Ambiente di uso:

Alimentazione elettrica: AC220V±5%/50Hz, 10KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, elettrodomestici, prodotti di comunicazione, illuminazione e dispositivi all'aperto del segnale, ecc.

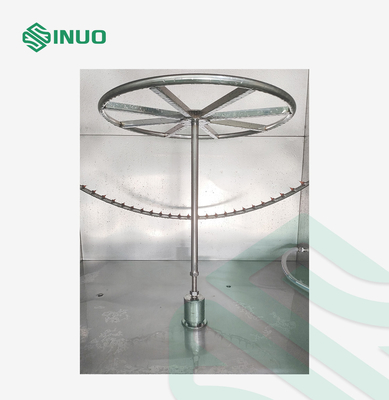

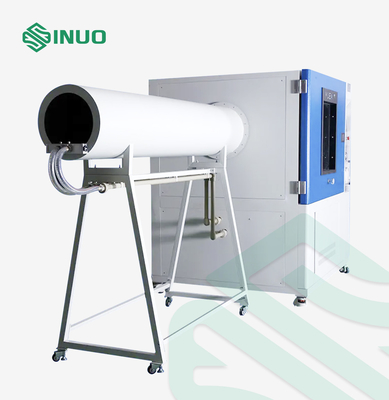

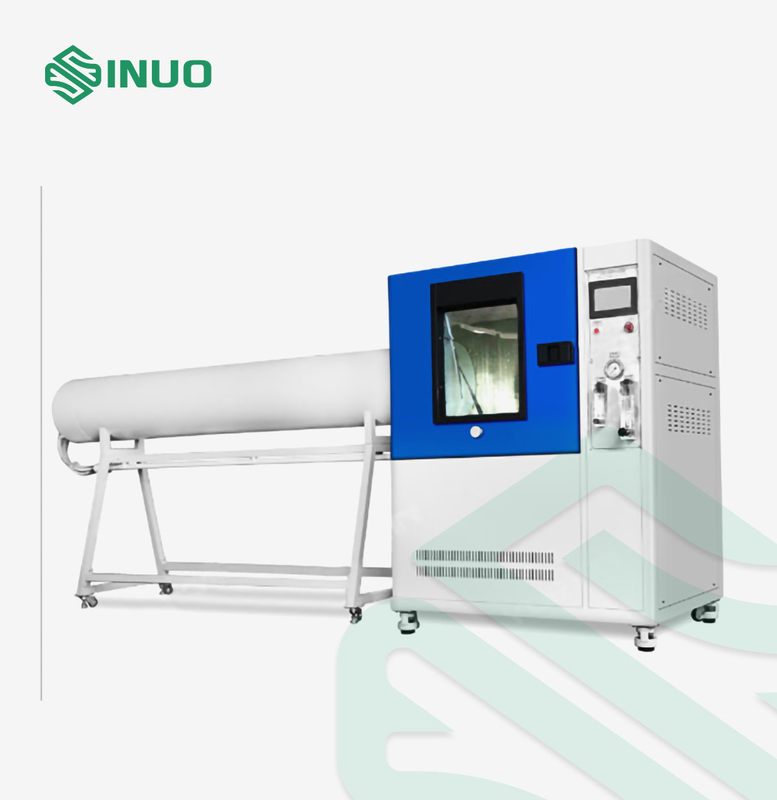

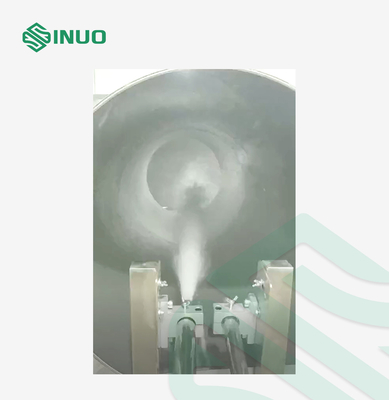

Struttura: L'attrezzatura di prova consiste di un telaio, di un meccanismo di spruzzatura d'oscillazione dell'acqua del tubo, di un meccanismo di trivellazione a getto dell'acqua, di un tunnel, di un gabinetto di controllo elettrico e di una piattaforma girevole. Il meccanismo d'oscillazione è installato in mezzo alla camera interna, due estremità è riparato sulle pareti laterali della camera interna. Il meccanismo di trivellazione a getto dell'acqua è situato nella parte di sinistra ed è collegato alla camera interna tramite il tunnel lungo, che assicurano la distanza fra l'ugello ed il campione. Il campione è disposto sulla piattaforma girevole, la piattaforma girevole è causata alla rotazione dal motore che guida ad una velocità di rotazione di 1r/min, per fare la recinzione dell'esemplare da spruzzare in tutte le direzioni o ha spruzzato da tutte le direzioni praticabili; e l'altezza della piattaforma girevole può essere adjuted manualmente, per abbinare la distanza della prova fra l'ago e il campione. Questo intero sistema è fornito di dispositivo di pulizia di filtrazione dell'acqua per impedire il bloccaggio di foro di spillo. Ed il sistema di prova adotta il tipo struttura della camera.

Applicazione: per verificare la prestazione protettiva della recinzione per i prodotti, le automobili, le parti del motociclo, gli elettrodomestici, le guarnizioni e le lampade elettronici ed elettrici sotto acqua che spruzza e che spruzza al grado IPX3 & IPX4 ed ai getti di acqua al grado IPX5 e IPX6.

Principio: Assicuri che la portata della velocità dello spruzzo d'acqua e del getto di acqua il valore richiesto norma controllando il flusso del rifornimento idrico, faccia la recinzione dell'esemplare da spruzzare in tutte le direzioni o abbia spruzzato da tutte le direzioni praticabili.

Parametri tecnici
