Camera dell'umidità dell'attrezzatura di prova di protezione dell'ingresso dello spruzzo d'acqua di IEC 60529 IPX1 IPX6

IEC 60529 IPX1 alla camera difficile dell'umidità dell'ingresso dell'acqua IPX6

Norme & clausole aderite

IEC60529: 2013 «gradi di protezione forniti dalla recinzione (codice) del IP» IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

Panoramica dell'attrezzatura

Ambiente di uso:

Alimentazione elettrica: AC220V±5%/50Hz, 10KVA, o requisiti locali dell'alimentazione elettrica del cliente della partita.

Posto di uso: ° C, umidità relativa 25%-75%, pressione atmosferica 86 di temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), là dovrebbe essere fornito di illuminazione e commutatore impermeabile di perdita (o incavo), la terra deve essere piano e la funzione di drenaggio e della presa di acqua dovrebbe essere buona.

Fonte d'acqua: acqua pulita o acqua di rubinetto senza impurità, fornite di filtro da pulizia dell'acqua.

Campioni e restrizioni: Prodotti elettrici ed elettronici, automobili, parti del motociclo, elettrodomestici, prodotti di comunicazione, illuminazione e dispositivi all'aperto del segnale, ecc.

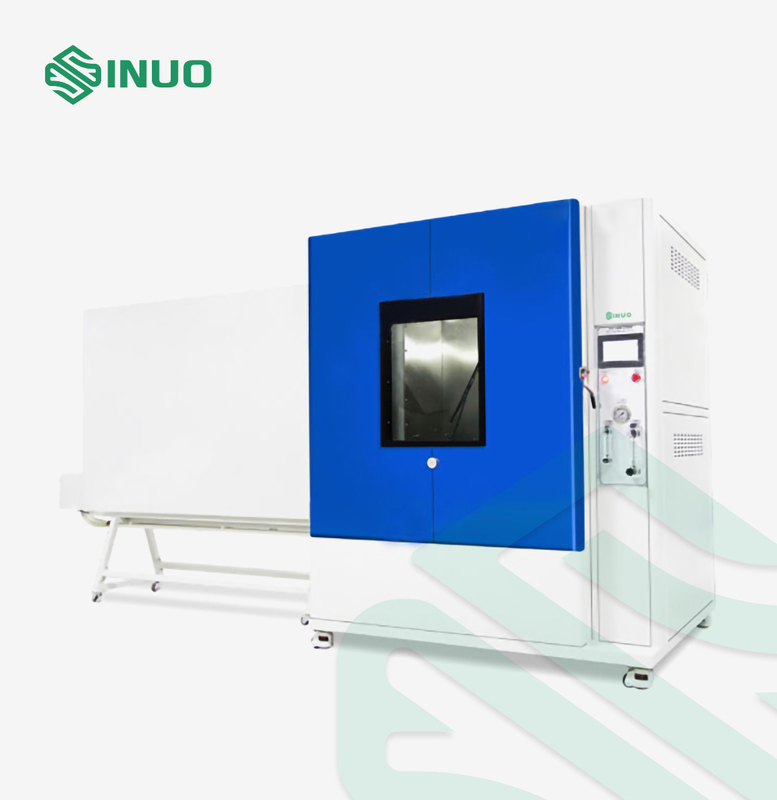

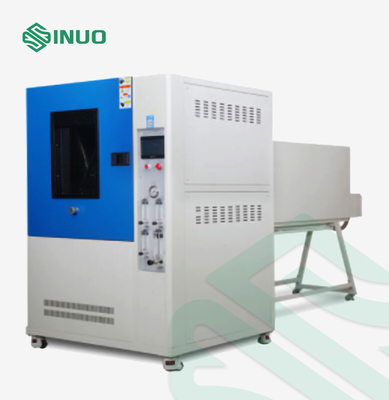

Struttura: L'attrezzatura di prova consiste di un telaio, di un meccanismo verticale del gocciolamento, di un meccanismo di spruzzatura d'oscillazione dell'acqua del tubo, di un meccanismo di trivellazione a getto dell'acqua, di un tunnel, di un gabinetto di controllo elettrico e di una piattaforma girevole. Il meccanismo verticale del gocciolamento è montato sulla cima della camera interna. Il meccanismo d'oscillazione è installato in mezzo alla camera interna, due estremità è riparato sulle pareti laterali della camera interna. Il meccanismo di trivellazione a getto dell'acqua è situato nella parte di sinistra ed è collegato alla camera interna tramite il tunnel lungo, che assicurano la distanza fra l'ugello ed il campione. Il campione è disposto sulla piattaforma girevole, la piattaforma girevole è causata alla rotazione dal motore che guida ad una velocità di rotazione di 1r/min per prova IPX1~IPX6, per fare la recinzione dell'esemplare da spruzzare in tutte le direzioni o ha spruzzato da tutte le direzioni praticabili; e l'altezza della piattaforma girevole può essere adjuted manualmente, per abbinare la distanza della prova fra l'ago e il campione. Questo intero sistema è fornito di dispositivo di pulizia di filtrazione dell'acqua per impedire il bloccaggio di foro di spillo. Ed il sistema di prova adotta il tipo struttura della camera.

Applicazione:

per verificare la prestazione protettiva della recinzione per le componenti dei prodotti, delle automobili, delle parti del motociclo, degli elettrodomestici, delle guarnizioni e delle lampade elettronici ed elettrici sotto:

Sgocciolatura dell'acqua al grado IPX1 e IPX2

Acqua che spruzza e che spruzza al grado IPX3 e IPX4.

Getti di acqua al grado IPX5 e IPX6

Principio: Assicuri che il gocciolamento dell'acqua, lo spruzzo d'acqua o la portata della velocità del getto di acqua il valore richiesto norma controllando il flusso del rifornimento idrico e raggiungere la pressione equivalente controllando la profondità del campione immerso in acqua, produrre un flusso uniforme dell'acqua o della pressione sopra l'intera area della recinzione.

Parametri tecnici

1. Meccanismo verticale del gocciolamento
Area del gocciolamento	WD=600×600mm, altre dimensioni può essere personalizzato
Altezza del gocciolamento	la distanza di 200mm dell'ago al campione è raggiunta regolando l'altezza della piattaforma girevole o sollevando l'esemplare
Velocità del gocciolamento (Scorrimento dell'acqua)	1+0.5 0mm/min o 3+0.5 0mm/min regolabili
Apertura di foro di spillo dell'ago	Φ0.4mm
Gioco del foro del gocciolamento	20mmx20mm
Posizione della scatola del gocciolamento	Situato alla cima della camera interna, riparata

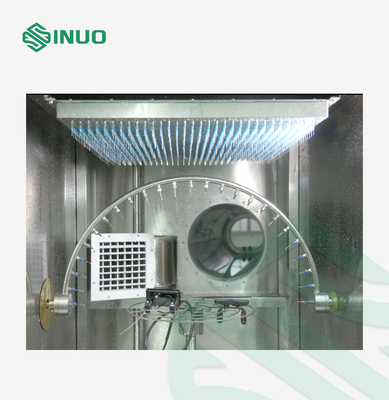

2. meccanismo di spruzzatura d'oscillazione dell'acqua del tubo
Metropolitana d'oscillazione	R400, R200 è facoltativo, fatto di acciaio inossidabile
Apertura di foro di spillo dell'ago	Φ0.4mm
Spruzzi la distribuzione dei fori	IPX3: sopra un arco o del lato 60° del punto centrale (120°) IPX4: sopra l'intero 180° del semicerchio Gioco del foro: 50mm
Commutazione IPX3/4	Commutazione cambiando un certo numero di aghi del foro cieco o gli aghi del attraverso-foro
Angolo d'oscillazione	IPX3: 120° (±60°); IPX4: 350° (±175°)
Velocità d'oscillazione	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Scorrimento dell'acqua	1-10L/min regolabile
3. Meccanismo di trivellazione a getto dell'acqua
Direzione di trivellazione a getto dell'acqua	Orizzontale

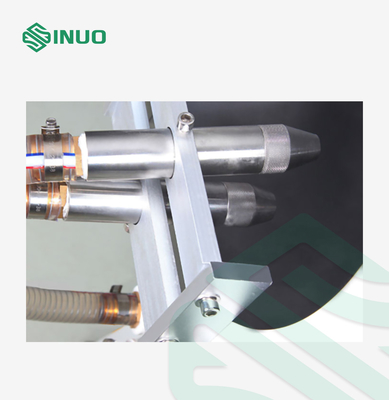

Diametro interno dell'ugello	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Tasso di consegna	IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min, misuratore di portata è manualmente rotametro diretto regolabile
Distanza fra l'ugello e la superficie di recinzione	2.8m ((la distanza fra l'ugello e la superficie concentrare della piattaforma girevole, norma richiede 2,5-3M)
Metodo fisso dell'ugello	Riparazione meccanica
4. Generalità
Manometro	0~0.25MPa, può essere esposizione
Durata della prova	il min 0.01S~99.9, può essere prestabilito
Piattaforma girevole	Diametro: Φ400mm; velocità di rotazione: 1r/min, può fare una pausa a 4 angoli, l'altezza di elevazione: 350-600mm, sopportando capactity: ≤50kgs
Materiale della camera	La camera ed il tunnel interni sono fatti di acciaio inossidabile
Sistema di circolazione dell'acqua	La prova è elaborata nella camera, l'attrezzatura ha a bilt-in serbatoio di acqua, l'acqua può essere riciclata. E la camera interna ha un'acqua che raccoglie il dispositivo, l'acqua della prova automaticamente è raccolta nel serbatoio dell'acqua attraverso il telaio. La presa di acqua può essere controllata automaticamente tramite la valvola a galleggiante nel serbatoio di acqua, il sistema può cedere gli alti ed allarmi bassi di rilevazione dell'allarme di livello dell'acqua, che possono efficacemente impedire la pompa essere dovuto nocivo asciugare la mancanza di acqua. Inoltre, c'è un dispositivo di pulizia del filtrante alla posizione della presa di acqua.
Protezione di sicurezza	Protezione di sequenza di fase, protezione di perdita, protezione della mancanza di acqua, protezione anormale.
