Apparecchiatura di collaudo dell'ingresso dell'acqua

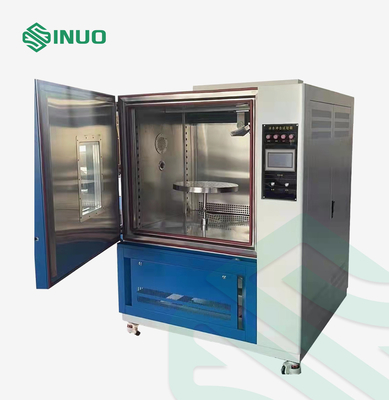

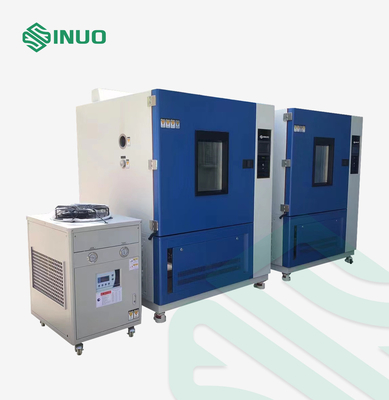

La camera di prova dello shock termico di VW 80000 spruzza l'attrezzatura di prova dell'acqua MBN il LV 124-2 K-12

La camera di prova dello shock termico di VW 80000 spruzza l'attrezzatura di prova dell'acqua MBN il LV 124-2 K-12

Marchio:	Sinuo
Numero di modello:	SN4421
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

MBN LV 124-2, VW-80000, ecc.

campione:

Componenti del veicolo

Volume interno nominale:

800L o su misura

Temperatura di riscaldamento:

°C di Rt 10 ~ °C 120

Tasso di riscaldamento:

RT+10°C ~105°C≤15min

Scorrimento dell'acqua:

3-4 litri per spruzzata/ugello

Ciclo di prova:

Spruzzando 3s ogni 30min

Temperatura dell'acqua:

0-4℃

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

20 insiemi/mese

Evidenziare:

Camera di prova dello shock termico di VW 80000

Camera di prova dello shock termico K-12 di MBN LV 124-2

Camera di prova di scossa di temperatura di VW 80000

Descrizione del prodotto

Shock termico K-12 di MBN LV 124-2 con l'attrezzatura di prova dell'acqua della spruzzata

Norme & clausole aderite

MBN LV 124-2 2013-08 «componenti elettrici ed elettronici in carrozze ferroviarie fino ai requisiti generali 3.5t-, alle condizioni di prova ed alla Prova-parte 2: Shock termico K-12 di clausola 9,12 di requisiti ambientali» con acqua della spruzzata

VW-80000: 2009-10 «componenti elettrici ed elettronici in autoveicoli fino 3.5t ai requisiti generali, scosse di temperatura K-12 di clausola 11,12 delle prove e di condizioni di prova» con acqua della spruzzata

ISO16750-4: 2006 «veicoli stradali - condizioni ambientali e provare aattrezzatura-parte elettrica ed elettronica 4: Collaudo a scosse dell'acqua ghiacciata di clausola 5.4.2 dei carichi climatici».

«Veicoli stradali GB/T28046.4-2011 - condizioni ambientali e provare aattrezzatura-parte elettrica ed elettronica 4: Collaudo a scosse dell'acqua ghiacciata di clausola 5.4.2 dei carichi climatici».

Panoramica dell'attrezzatura

Campioni e restrizioni: Componenti elettrici ed elettronici automobilistici, dimensioni da determinare. Questa attrezzatura di prova proibisce le prove delle sostanze infiammabili, esplosive, volatili; la prova delle sostanze corrosive immagazzinate; le prove di stoccaggio di biologico; le prove di stoccaggio di forti campioni elettromagnetici dell'emissione.

Applicazione: Questa prova simula il carico della componente una volta esposta per spruzzare l'acqua mentre accade quando guida attraverso le pozze. La prova serve a verificare il funzionamento della componente una volta sottoposta al raffreddamento scossa tipo per mezzo di acqua. Ciò accade quando guida sulle strade dell'acqua durante l'inverno. I modi di guasto sono incrinamento meccanico dei materiali o dei guasti della guarnizione causati dai coefficienti differenti di dilatazione termica.

Principio: Spruzzi il campione riscaldato alla temperatura della prova con acqua deionizzata (0-4°C, polvere contenente acqua del rubinetto 3% Arizona a peso, benissimo, conformemente all'iso 12103-1. La miscelazione permanente sarà assicurata), ad una distanza di 300-350 millimetri dal campione. Ogni durata 3 s della spruzzata e lo scorrimento dell'acqua è 3-4liters per spruzzata/ugello. La durata <20 s di transizione (per la transizione manuale di DUT fra stoccaggio di temperatura e spruzzare) (richiesti soltanto dall'iso 16750-4 e da GB/T28046.4).

Ambiente di uso: La temperatura ambiente è +25 ° C, l'umidità relativa è ≤ 85% R.H ed il valore misurato nello stato di nessun campione nella camera di prova.

Struttura: L'impatto del tipo struttura, del riscaldamento e dell'acqua ghiacciata della camera è completato in due camere, con le divisioni nel mezzo.

Parametri tecnici

Volume interno nominale	800 L o possono essere personalizzate
Efficace dimensione della camera interna	800× 800×1000 (millimetro) o conforme a progettazione reale
Area di riscaldamento della scatola	Destra
dimensione del supporto del campione	per essere risoluto
Dimensione esterna	150012201780(millimetro)W×D×H o conforme a progettazione reale
Peso	500kg o conforme a progettazione reale
Rumore di lavoro	≤75db, è misurato 1 metro a partire dalla macchina davanti alla macchina e a 1,2 metri a partire dalla terra
Potere massimo	6kw o conforme a progettazione reale
Corrente massima	40A o conforme a progettazione reale
Alimentazione elettrica	AC380V R monofase, terra di protezione + di N; una gamma di fluttuazione permissibile di tensione di 10% V; Gamma di fluttuazione permissibile di frequenza 50±0.5HZ; Alimentazione elettrica di modo di TN-S o alimentazione elettrica di modo del TT; Il cavo di messa a terra protettivo che collega la resistenza a massa è più di meno di 4Ω L'utente è tenuto a configurare l'aria o l'interruttore di accensione della capacità corrispondente per l'attrezzatura al sito dell'installazione ed il commutatore deve essere controllato indipendente. Quando l'attrezzatura è utilizzata per disporre il campione di potere nella scatola, l'alimentazione elettrica del campione dovrebbe usare l'alimentazione elettrica esterna e l'alimentazione elettrica della macchina non dovrebbe essere usata direttamente;
Gamma di temperatura di riscaldamento	°C di Rt 10 ~ il °C 120, può essere messo
Tasso di riscaldamento	RT+10°C ~105°C≤15min
Scorrimento dell'acqua	3-4 litri per spruzzata/ugello

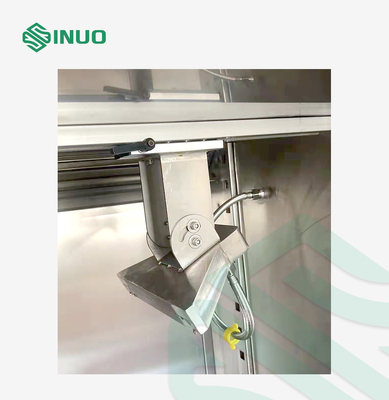

Ugello della spruzzata	Fatto secondo figura 31 di MBN LV 124-2 (o figura 38 di VW8000, ecc.) Se la larghezza del DUT è molto più grande di singola larghezza della spruzzata dell'ugello della spruzzata, gli ugelli multipli della spruzzata dovrebbero essere sistemati in una fila per spruzzare l'acqua a DUT
Modo della spruzzata	Spruzzo DUT dell'ugello orizzontalmente
Temperatura dell'acqua della spruzzata	0-4℃, compressore di refrigerazione + pompa idraulica mescolantesi
Medium di prova per spruzzare	Rubinetto 3% contenente acqua. Polvere dell'Arizona a peso, benissimo, conformemente all'iso 12103-1. La miscelazione permanente sarà assicurata.
Distanza dell'ugello a DUT	300~350mm
Numero dei campioni che possono essere disposti	Singolo o multiplo [la dimensione globale è nell'ordine del × 500 (millimetri) del × 400] del × D300 del × H di W
Ciclo di prova	Spruzzando 3s ogni 30min. Il tempo di ciclo può essere fissato, secondo le indicazioni di figura 30 di MBN IL LV 124-2 o di figura 37 di VW8000, ecc.
Numero dei cicli	100, possono essere messi

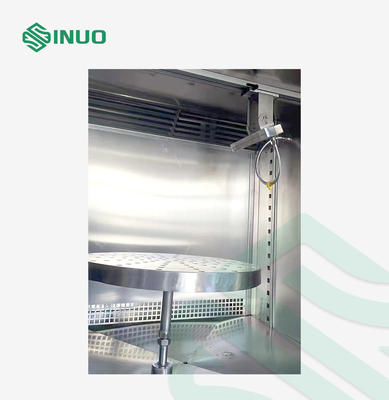

Disposizione dell'ugello	Allineato sul lato sinistro della camera interna, affrontante il campione
Fissazione del campione	Riparato sulla struttura di montaggio nella camera, la direzione è stessa della direzione della direzione di carico.
Struttura della camera	Materiale interno della camera: Acciaio inossidabile 1.2mm di SUS316# spesso; Materiale esterno della camera: Acciaio inossidabile 1.0mm di SUS304# spesso; Scatola di salto di riscaldamento: Acciaio inossidabile 1.0mm di SUS304# densamente, dentro e fuori di due strati, con il materiale di isolamento termico nel mezzo, situato sul lato destro della camera di prova.; Il gruppo di regolazione e la camera di prova sono integrali; L'acqua dello spruzzo è recuperata al fondo della camera di prova; L'ugello spruzzatore è situato sul lato sinistro della camera di prova ed è riparato da un lato; Il fondo della camera di prova è saldato in una struttura della maglia dall'acciaio del canale, la superficie superiore è posta con il piatto d'acciaio per il montaggio del telaio della struttura di montaggio del campione ed il sistema di riscaldamento di salto del collegamento aperto del foro sul lato destro della camera di prova.
Porta della camera	Singola porta Maniglia protetta contro le esplosioni Finestra trasparente della nebbia Tergicristallo della finestra
Finestra di osservazione	Individuato sulla porta, dimensione 600x600mm
Illuminazione	Illuminazione dell'interno
Pannello di controllo	Controlli l'interfaccia uomo-macchina, l'interruttore di accensione, il commutatore di illuminazione, interfaccia uomo-macchina della riserva 7inch
Gabinetto di controllo di distribuzione di energia	Interruttore di potere totale, regolatore dell'interfaccia uomo/macchina, quadro di distribuzione di energia, ventola di raffreddamento, protettore a temperatura eccessiva, pompa idraulica.
Sistema di recupero dell'acqua	Usi il ciclo di riciclaggio inferiore per raggiungere la conservazione dell'acqua
Adduzione di acqua del fango	L'acciaio inossidabile di SUS316# è usato per fare il serbatoio di acqua del rifornimento idrico del fango e la anti-cristallizzazione dell'acqua del fango che mescola il dispositivo, la pompa idraulica del rifornimento idrico del fango ed il dispositivo regolante la pressione della conduttura d'alimentazione dell'acqua è assicurata per assicurare alla pressione costante lo spruzzo costante del rifornimento corrente.
Supplemento dell'acqua del fango	Manualmente, l'acqua fangosa pronta può direttamente essere presentata nel carro armato del fango.
Sistema di pulizia del tubo	Per impedire l'ostruzione del suolo della conduttura, il rifornimento idrico sarà iniziato automaticamente dopo la prova ed il suolo nella conduttura sarà pulito. L'elettrovalvola a solenoide professionale del rifornimento idrico di acqua pulita.
Rifornimento idrico	Direttamente collegato alla tubatura dell'acqua, il ≥ richiesto 2kgf/cm2 di pressione del rifornimento idrico
Sistema di controllo elettrico
Regolatore	Regolatore di touch screen LCD Diviso nel ciclo di riscaldamento, nel ciclo dello spruzzo, nell'azione di pompa, nell'azione di pulizia, ecc.
Sistema di raffreddamento	Facendo uso del compressore della Francia Tecumseh
Comunicazione	Può essere usato come un monitoraggio e sistema telecomandato per registrare i dati di prova
Modo di funzionamento	Modo di programmazione/modo di regolazione
Fissazione del modo	Interfaccia cinese/inglese, ad ingresso a tocco
di controllo delle operazioni	Connettore esterno del segnale di opzione di arresti di operazione, dopo il giro sul potere, semplicemente bruscamente il connettore di ordinare il regolatore di eseguire o fermare l'azione
Protezione di sicurezza
Pompa dello spruzzo	Sovraccarichi la protezione, la protezione di cortocircuito
Potere	Protezione di perdita, sovraccarico e protezione di cortocircuito
Mescolatura del motore	Sovraccarichi la protezione, la protezione di cortocircuito
Requisiti dell'ambiente di stoccaggio	La temperatura ambiente dovrebbe essere tenuta all'interno di 0 °C ~ °C +35
Requisiti del sito dell'installazione	I pannelli di parete della destra e di sinistra della camera di prova non saranno meno di 800mm dalla parete e la distanza fra la parete anteriore e la parete non sarà meno di 1000mm. Confermi prego se l'attrezzatura può entrare nella entrata o il passaggio, elevatore, ecc., per non colpire il progresso del vostro progetto.
Modo di trasporto	Trasporto di intera macchina

Domande & risposte

Q: Che cosa è l'efficace dimensione della camera interna per questo dispositivo?
: Può essere personalizzato

Q: Che cosa è il sistema di recupero dell'acqua per questo dispositivo?
: Usa il ciclo di riciclaggio inferiore per raggiungere la conservazione dell'acqua.
