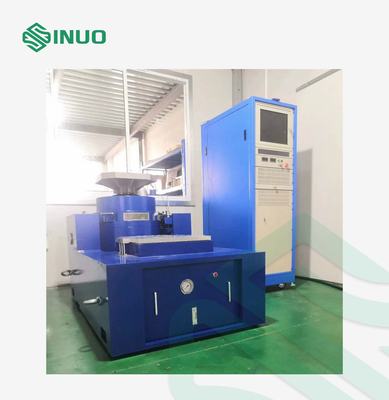

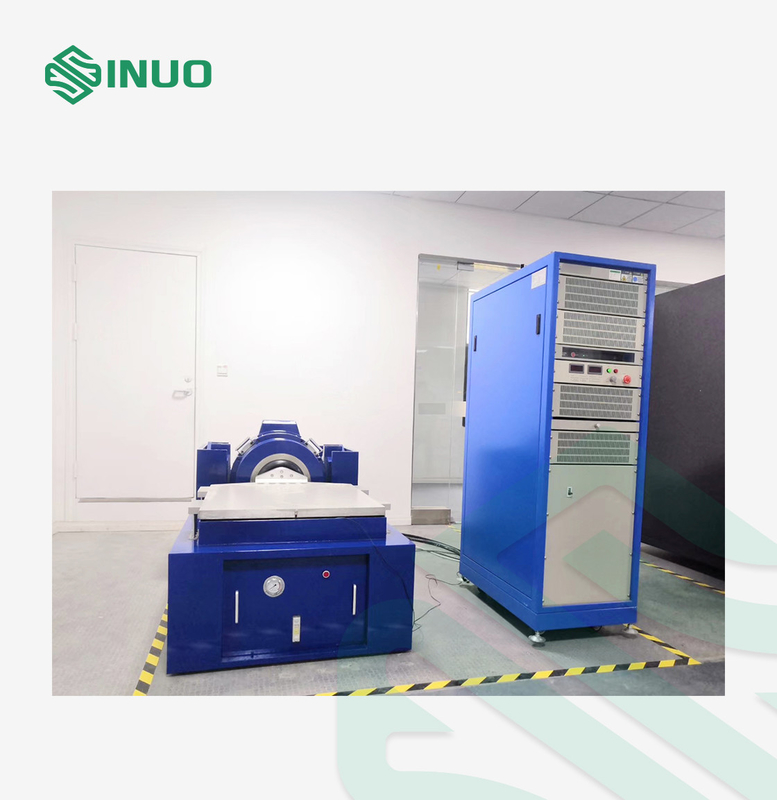

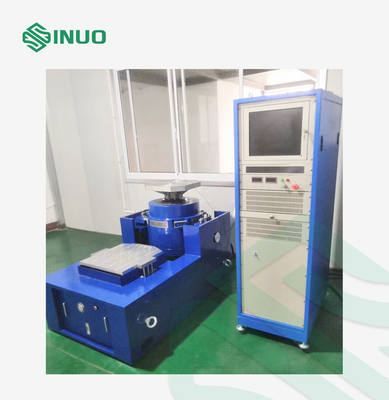

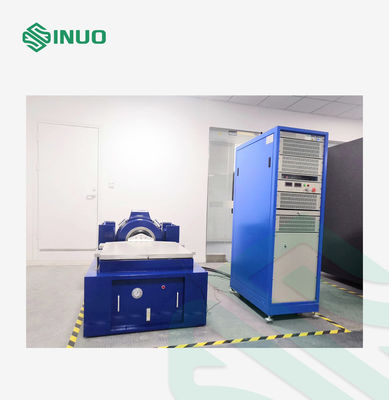

Apparecchiatura di collaudo di vibrazione delle cellule dell'UL 2580 di Ion Battery Testing Equipment del litio di EV

Apparecchiatura di collaudo elettrica di vibrazione delle cellule di Accumulatore litio-ione del veicolo stradale dell'UL 2580

Norme & clausole aderite

La NORMA di 2580:2020 dell'UL PER le batterie della SICUREZZA per uso in veicoli elettrici annette B2.1 e l'annesso B3.6

IEC60335-2-24: 2012clause 21,101

IEC 62133-2012clause7.2.2

GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006

Panoramica dell'attrezzatura

Campione e restrizioni: Batteria, pacchetto della batteria, compressore del frigorifero, compressori di refrigerazione per tutti i tipi di condizionatori d'aria automobilistici per i refrigeranti con R134a, compressore elettrico, silenziatore dell'automobile, tubo di scarico dell'automobile, cruscotto dell'automobile, assemblea del garage dell'automobile, lucernario dell'automobile, condizionatore d'aria dell'automobile.

Applicazione: È usata alla prova di vibrazione di tutti i tipi di pezzi in lavorazione, i parametri del pezzo in lavorazione quali i compressori è refrigerata, alimentazione in ingresso di entrata, rumore, ecc. non può superare i requisiti standard dopo la prova.

Principio della prova: Il conduttore di stimolazione è mosso nell'effetto del campo magnetico di forza elettromagnetica. Quando la dinamica in piattaforma vibrante elettromagnetica è generata magneticamente dai segnali di corrente alternata, un movimento di vibrazione è generato.

Struttura: Il sistema di prova di vibrazione consiste di quattro parti: tavola, amplificatore di potenza, regolatore e ventola di raffreddamento della prova di vibrazione.

1. Tavola vibrante: moto: La maggior parte della parte importante della fase di vibrazione elettrica è una dinamica ed è un sistema di attività. Come fa il lavoro dinamico? È disposto nell'intercapedine, di lavoro generato dall'anello dell'azionamento nell'anello dell'azionamento, di modo che la bobina dell'azionamento può essere alimentata da libero su e giù la vibrazione. Ciò è il lavoro del cerchio dinamico.

2. Bobina magnetica: La bobina elettrica di eccitazione della tavola vibrante è divisa in un superiore e seguito emozionante, entrambi è composto di due campi magnetici reciprocamente perpendicolari insieme alla dinamica, la bobina è tagliato per generare l'induzione magnetica nel caso di stimolazione. La tavola vibrante è la forza esclusiva richiesta dal taglio reciproco fra la dinamica e l'eccitazione.

3. Parte dell'amplificatore di potenza: L'amplificatore di potenza è una parte importante di sistema di prova elettrico di vibrazione, della prestazione e di partita della tavola vibrante relative direttamente alla prestazione globale del sistema di prova di vibrazione. Lo sviluppo dell'amplificatore di potenza aveva avvertito tre generazioni: amplificatore di potenza elettronico del tubo, amplificatore di potenza lineare del transistor, amplificatore di potenza del tubo del commutatore. L'amplificatore di potenza elettronico del tubo è utilizzato raramente attualmente, l'efficienza di conversione dell'amplificatore di potenza lineare del transistor è in genere soltanto circa 50%, mentre l'altra energia è convertita in energia termica, non solo efficienza di conversione bassa, ma inoltre la dissipazione di calore è un grande problema, l'amplificatore di potenza di commutazione del tubo adotta il tubo di effetto di campo di potere, la perdita è molto piccola, efficienza è più di 90%, il nostro amplificatore di potenza di commutazione del tubo è attualmente più di 95%.

4. Principio di funzionamento di amplificatore di potenza: La corrente alternata trifase è isolata dal trasformatore di frequenza industriale, filtro pieno trifase d'alimentazione scendere dal ponte, poi ottiene un'alimentazione basso a strisce di CC al trasformatore del H-ponte dal condensatore che filtra, l'onda di tensione in uscita è uscita alla tavola vibrante dopo la muffa normale e la bobina d'arresto comune del modo.

5. Unità di controllo: Il nostro regolatore di vibrazione di serie di Venzo del prodotto del centro è un regolatore eccellente, che è redditizio, è capacità di controllare tutti i tipi di tavole vibranti (tavola vibrante elettrica o idraulica, ecc.). Adotti la struttura avanzata internazionale di DSP e l'algoritmo di controllo, l'unità di elaborazione di virgula mobile 450MHz DSP di 32 bit, il bit l'ADC, la gamma dinamica 32 di rendimento elevato 24 di dB fino a 130, assicura la qualità affidabile di controllo. Allo stesso tempo, lo strumento può fornirgli il modulo di software più completo di controllo di vibrazione, includente: impatto casuale, sinusoidale, classico, ricerca e residente di risonanza, controllo di spettro di risposta di impatto, casuale sinusoidale, seno più sinusoidali, casuali più il referendum casuale e lungo di forma d'onda ed altre funzioni ausiliarie. Ogni modulo funzionale svolge le funzioni di base e le caratteristiche facoltative, utenti possono personalizzare la funzione desiderata secondo i loro requisiti. Il funzionamento semplice, la funzione di controllo ricca, la funzione migliorata dell'analisi e la funzione di segnalazione, facile migliorare l'hardware e l'hardware e l'alta affidabilità, in modo dal regolatore di vibrazione della nostra società sono redditizi.

Ambiente di uso:

1. Alimentazione elettrica trifase dell'alimentazione elettrica del sistema: AC380V±10%/50Hz 30KW

2. Gamma di temperature: 0℃~40℃

3. Gamma di umidità: 0-90%, rivelatore

4. Il posto dell'installazione dovrebbe frantumare pianamente, nessun gas corrosivo, meno polvere, è la cosa migliore da avere un condizionamento d'aria.

5. Il sistema di prova di vibrazione deve essere fornito di una terra dedicata del laboratorio. la resistenza della Terra-terra è di meno che 4Ω.

6. Gli utenti dovrebbero preparare gli spalmatori corrispondenti, carrello elevatore.

Parametri tecnici
