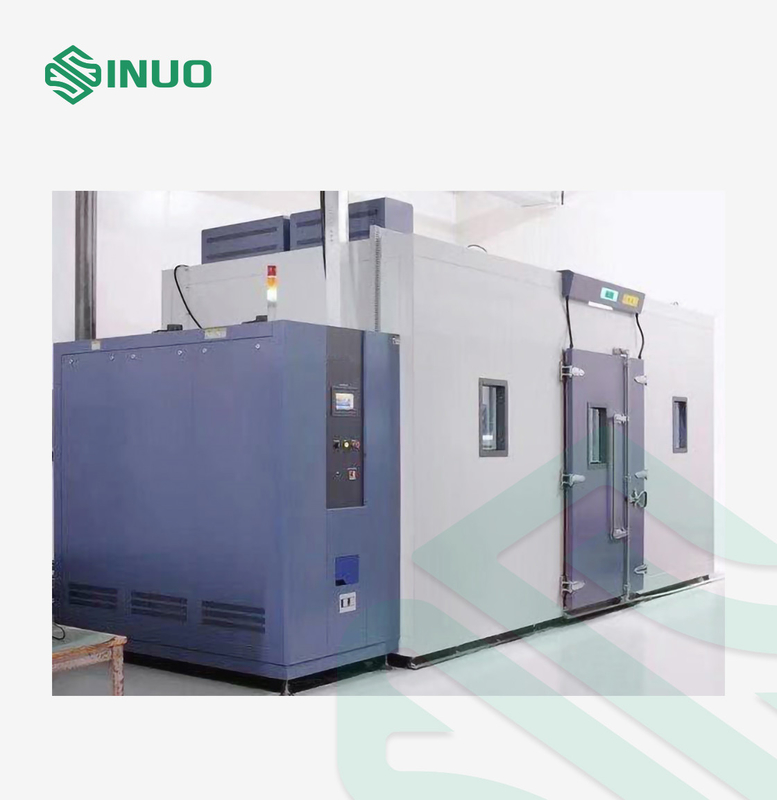

passeggiata del ³ di 60m nell'umidità di temperatura che cicla camera di prova ambientale

A) Prova e stoccaggio dei campioni delle sostanze infiammabili, esplosive e volatili

B) Prova dei campioni della sostanza corrosiva, prova e stoccaggio dei campioni biologici

C) Prova e stoccaggio di forti campioni elettromagnetici di fonte dell'emissione

Circa W5700 mm*D5000 mm*H3200 millimetri (a parte la dimensione dell'unità)

Ricordo: Riferisca prego alla progettazione finale e confermi le tre viste per le dimensioni esterne

IEC60068-2-1: 2007 «Prova-parti ambientali 2-1: Prova-prova A: Freddo, IDT»

IEC60068-2-2: 2007 «Prova-parti ambientali 2-1: Le prove verificano il calore B-asciutto, IDT»

IEC60068-2-78: 2012 «Prova-parti ambientali 2-78: Carrozza della Prova-prova: Calore umido, stato di stabilità, IDT»

IEC60068-2-30: 2005 «Prova-parti ambientali 2-30: Db della Prova-prova: Calore umido, ciclico (ciclo 12h+12h), IDT»

PS: Umidità standard 20%~95%HR

Quantità: 2

Posizione: Sulla porta della sala di collaudo (o del posto designato dal cliente)

Forma: il vuoto a 3 strati ha rinforzato il vetro con l'elemento riscaldante antiappannante incorporato

Un foro con un diametro di φ100mm sulla parete della camera di parte di sinistra e fornito di spina di gomma di isolamento e di copertura di gomma allo stesso tempo.

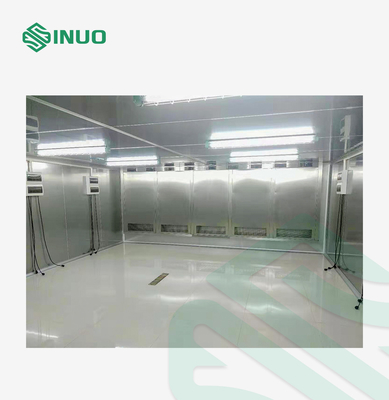

Il pavimento adotta una progettazione antisdrucciolevole di acciaio inossidabile di 4.0mm per impedire al personale di essere danneggiato durante le operazioni interne.

Il pavimento è progettato con un carro armato di drenaggio,

e la camera di prova non ha acqua dentro dopo l'estremità di temperatura elevata e della prova di umidità

La tazza del piede della scatola elettrica adotta il cuscinetto del gel di silice per assorbire la scossa e proteggere il compressore e la saldatura di rame del tubo

Metodo costante convenzionale di umidità: Quando la temperatura reale raggiunge la temperatura stabilita, la capacità di raffreddamento del compressore rimane immutata ed il metodo di riscaldamento è usato per sfalsare la capacità di raffreddamento del compressore di raggiungere l'equilibrio della temperatura nella scatola.

Metodo freddo dell'equilibrio: Quando la temperatura reale raggiunge il valore stabilito, l'uscita fredda dell'elettrovalvola a solenoide è controllata dal regolatore PID e la temperatura nella scatola è equilibrata attraverso l'uscita di raffreddamento controllata. Rispetto al metodo costante convenzionale di umidità, il calore emesso è ridotto per fare l'intera unità rispetto al metodo convenzionale, l'attrezzatura può raggiungere il risparmio energetico di 40%

Con sensore ed il regolatore di misura di umidity e di temperatura

Sensore di resistenza del platino PT100

L'originale ha importato il compressore semiermetico tedesco di Bitzer.

2 insiemi dei compressori 10HP

protezione dell'ambiente HFC404A (Honeywell) del Non fluoro e refrigerante di Du Pont R23

coperture di Alto-efficienza e tipo del tubo (raffreddamento ad acqua)

Fornito della torre dell'acqua di raffreddamento (marca ben nota) e della conduttura

evaporatore dell'aletta della multi-sezione di Alto-efficienza con la membrana idrofila (aletta ispessita)

Emerson aw

Valvola di espansione termica di Danfoss

Il Giappone Saginomiya e Danfoss

Tutti i prodotti di alta qualità della prima marca internazionale (rappresentata a destra: asciugando filtro)

Congelandosi e deumidificando dal sistema di refrigerazione (l'aria nei passaggi della scatola attraverso l'evaporatore sotto la temperatura del punto di rugiada e l'acqua è precipitata).

le alette dell'evaporatore del *Choose con il trattamento idrofilo della membrana, la migliore prestazione di deumidificazione, perché la tensione dell'acqua delle alette di alluminio della membrana idrofila è piccola, le goccioline di acqua da condensazione dell'aria sono facili da slittare fuori e non è facile da produrre i ponti ostruttivi dell'acqua nella lacuna dell'aletta. Quindi notevolmente migliorare l'efficienza di deumidificazione!

Il tubo elettrico del riscaldamento della lega alettata del nichel-cromo di acciaio inossidabile, la progettazione di riscaldamento di adesione di anti-MC del tubo, il collegamento del radiatore, cavo termoresistente è utilizzato, il radiatore è disposto nella presa d'aria di circolazione sulla cima della scatola ed i materiali resistenti al fuoco ed adiatermici si aggiungono intorno

A) Il cilindro dell'umidificazione (metodo della caldaia) è utilizzato per l'umidificazione, che è più veloce dell'umidificazione di superficie tradizionale (tipo della pentola dell'acqua) ed ha più alta accuratezza di controllo.

Nella scatola

Non produrrà l'inquinamento dell'impurità quale la scala, ha buona prestazione di bassa umidità ed è facile da pulire.

B) Il tubo dell'umidificazione adotta tutta l'intelaiatura senza cuciture di acciaio inossidabile, la resistenza di isolamento è maggior di 50MΩ ed ha un regolatore di prevenzione dell'asciutto-ustione

C) Il cilindro dell'umidificazione è fatto di acciaio inossidabile ed ha una finestra di osservazione del livello dell'acqua.

D) Bassa temperatura con aria asciutta

Il controllo senza contatto il segnale in uscita del regolatore raggiunge l'alta precisione tramite il relè semi conduttore di SSR

Controllo senza contatto del commutatore

Le componenti principali del circuito di controllo sono tutte marche di alta qualità

1. Protezione a temperatura eccessiva del prodotto della prova (indipendente)

2. Senza il commutatore di protezione del fusibile

3. Commutatore a temperatura eccessiva di protezione del radiatore

4. Il compressore è sovraccaricato e surriscaldato

5. Protezione alta- ed a bassa pressione del compressore

6. Dispositivo di protezione di sovracorrente del sistema

7. Gli auto-diagnosi del regolatore l'errore e le esposizioni

8. La pressione dell'acqua di raffreddamento è la protezione troppo bassa

9. Protezione di perdita, protezione di cortocircuito, protezione sbagliata perdita di fase/di fase, protezione di sovraccarico del fan, indipendenti sopra protezione di temperatura, protezione della mancanza di acqua, protezione del taglio dell'acqua, indicazione di operazione, suono ed allarme leggero, spento automatico dopo l'allarme, ecc.

1. Temperatura ambiente: -5℃~+28℃;

2. Umidità relativa: ≤85%RH;

3. Pressione atmosferica: 80kPa~106kPa

4. Nessuna forte vibrazione intorno

5. Alimentazione elettrica dell'attrezzatura: (nota che l'alimentazione elettrica della prova non è inclusa)

5,1 colleghi a CA dell'alimentazione elettrica 380V (±10%), cavo trifase + messa a terra protettiva, collegante il ≤ a massa 4Ω della resistenza;

5,2 potere totale: circa 30KW

5,3 corrente di lavoro massima: circa 70A
