Camera di prova ciclica completa ASTM B117 di corrosione dello spruzzo di sale

ASTM B117ComprehensivoCiclicoSpruzzo di saleCorrosione Camera di prova

Norme e clausole rispettate

Questa camera di prova completa con spruzzo di sale può eseguire la prova di spruzzo di sale neutro (NSS), la prova di spruzzo di sale dell'acido acetico, la prova di spruzzo di sale dell'acido acetico accelerato in rame (CASS) secondo GB/T10125-2012,ASTM B117-2002, BS7479:1991, la prova di corrosione ciclica può essere effettuata anche secondo le norme GM9540P, PV1210 e altre.

Questa camera di prova soddisfa i requisiti di ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (metodo CCT-1),ecc.

Parametri tecnici

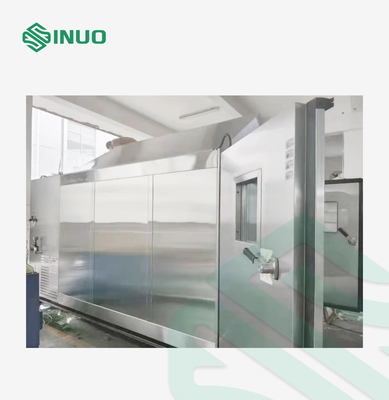

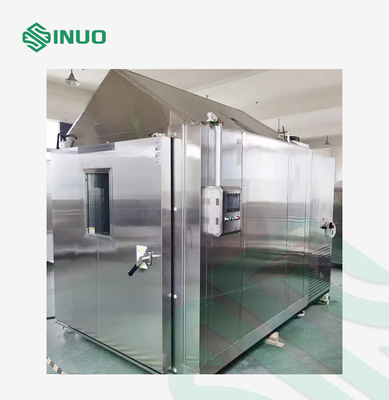

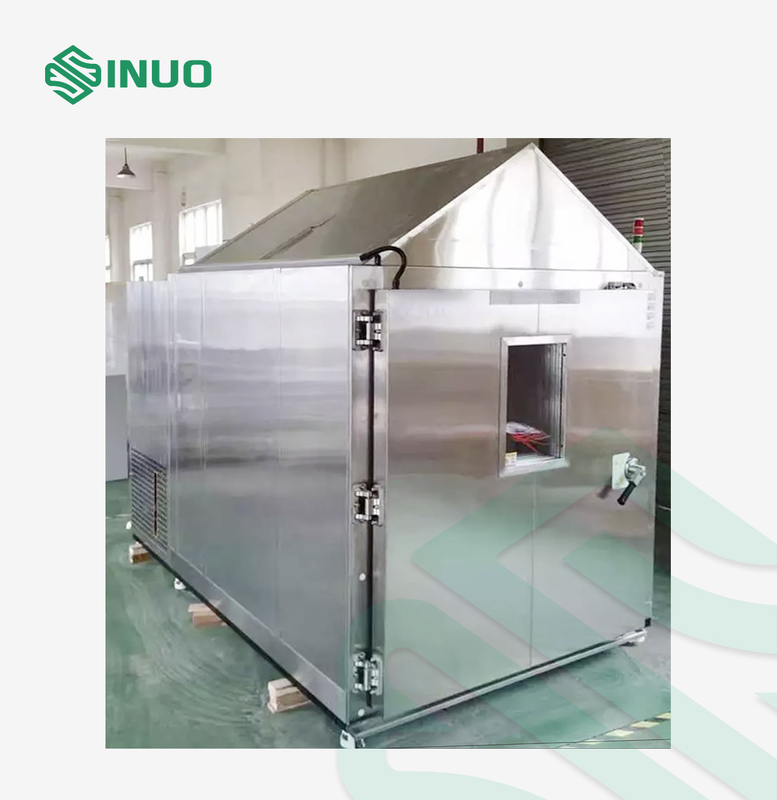

Visualizzazione delle attrezzature

Questo sistema è composto da camera di condizionamento, riscaldatore a secco, evaporatore (frigorifero), tubo di estensione dell'umidificatore, ventola centrifughe, ecc.Lo scopo è quello di regolare la temperatura secca e l'aria umida nella camera di condizionamento dopo una miscelazione sufficiente, e inviato nella camera di lavoro, entrare nella presa d'aria di ritorno, inviato di nuovo alla cavità di regolazione per continuare il ciclo, ripetendo il ciclo.

Adottando il metodo dello spruzzo a flusso d'aria e il principio di sifone, la soluzione di sale assorbita viene atomizzata attraverso l'ugello e la dimensione delle particelle di atomizzazione è uniforme,che possono garantire la continuità e la stabilità della prova.

Ambiente di utilizzo:

Caratteristiche della camera

1. La struttura principale della camera di prova:

1.1 Corpo della camera di prova: l'intero corpo è realizzato in piastra di acciaio inossidabile SUS316, dello spessore di 1 mm, resistente alle alte temperature, acido-alcalino.aspetto pulito e bello

1.2 Serbatoio di rifornimento della soluzione di sale: è montata una finestra prospettiva sul livello dell'acqua, facile da pulire, facile da osservare sul livello dell'acqua della soluzione,conveniente per ricostituire la soluzione di sale in qualsiasi momento.

1.3 barile di saturazione: barile in acciaio inossidabile SUS304, resistente alle alte temperature e alle alte pressioni, che fornisce la stessa umidità dell'aria all'interno della camera.

1.4 Reggio campioni di laboratorio: il supporto a forma di V è realizzato in cartone di PP con lavorazione a fessura, il supporto a sospensione a forma di 0 è realizzato in canna in fibra di vetro, resistente alla corrosione e portante.L'articolo può essere collocato un gran numero di esemplari, può anche essere regolato a 15°, 30° per il posizionamento delle piastre di prova.

1.5 Il tubo di umidificazione del barile dell'umidificatore viene introdotto nello studio e quindi il ventilatore dello studio viene utilizzato per mescolare uniformemente.

1.6 Sistema di condizionamento dell'aria: questo sistema è composto da camera di condizionamento, riscaldatore a secco, evaporatore (refrigerazione), tubo di estensione dell'umidificatore, ventola centrifughe, ecc.Lo scopo è quello di regolare la temperatura secca e l'aria umida nella camera di condizionamento dopo una miscelazione sufficiente, e inviato nella camera di lavoro, nella presa d'aria di ritorno, inviato di nuovo nella camera di regolazione per continuare il ciclo, ripetendo il ciclo.

1.7 copertura della camera: ha una resistenza e una rigidità sufficienti per osservare lo stato dello spruzzo.Adottare una struttura sigillata dall'acqua per garantire che lo spray di sale non trabocchiLa copertura è protetta automaticamente quando viene aperta e la prova di corrosione ciclica viene avviata automaticamente dal punto di rottura dopo la chiusura della copertura.Il coperchio utilizza un angolo di 110 ° ~ 120 ° per garantire che l'acqua condensata non gocciola sul provino.

1.8 Sono disposti fori di equilibrio per evitare che la pressione nella camera aumenti, in modo che il flusso d'aria nello spazio di lavoro non sia eccessivamente disturbato durante l'esaurimento.

1.9 dotate di un canale di separazione graduato per raccogliere e visualizzare la precipitazione di spruzzo di sale al di fuori della camera.

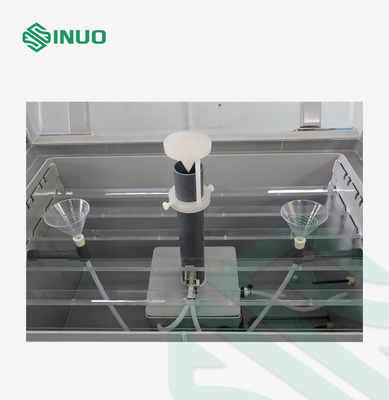

1.10 Ci sono due torri di spruzzo, che possono soddisfare la domanda di precipitazione di nebbia salata in modo più uniforme e più rapido.

1.11 Dispone di un sistema automatico di rifornimento dell'acqua, che rifornisce automaticamente l'acqua quando il livello dell'acqua è troppo basso.

2- Tre sistemi di approvvigionamento di gas:

2.1 La fonte d'aria è fornita dall'aria prodotta dal compressore d'aria (fornito dal cliente), che viene purificata e filtrata dall'aria di primo livello;e la pressione dell'aria del secondo livello viene regolata prima di essere inviata nel serbatoio saturo.

2.2 Questa camera di prova è dotata di due valvole di regolazione della pressione dell'aria.la pressione della prima valvola di regolazione della pressione che entra nel gasdotto deve essere regolata a 0.2Mpa

2.3 Quando la seconda valvola di regolazione della pressione (cioè la valvola di regolazione che regola la pressione di spruzzo) entra nell'ugello, la pressione deve essere regolata tra 0,07 e 0,1 MPa.

2.4 Sistema pneumatico: componenti pneumatici importati stabili e affidabili.

3Sistema di spruzzo: l'ugello può essere staccato per una pulizia facile

3.1 Adottare il metodo dello spruzzo a flusso d'aria e utilizzare il principio del sifone per atomizzare la soluzione di sale assorbita attraverso l'ugello, e la dimensione delle particelle di atomizzazione è uniforme;che possono garantire la continuità e la stabilità della prova.

3.2 adotta un ugello non cristallino e un dispositivo di spruzzatura con deflettore; dopo essersi diffuso attraverso il deflettore, cade uniformemente e liberamente nella camera di prova,in modo che la precipitazione dello spruzzo di sale raggiunga il valore specificato.

3.3 La salamoia, prima della spruzzatura, viene iniettata nel serbatoio di pre riscaldamento attraverso il serbatoio di stoccaggio della salamoia, riscaldata e poi introdotta nell'ugello.La fluttuazione della temperatura della stanza di lavoro dopo la temperatura costante è minore.

3.4 Quantità di deposizione di spruzzo di sale: in base alle dimensioni dell'ugello, pressione 1-2 ml/80 cm2/ora (media di 16 ore),l'angolo ¢ della piastra di deflezione può essere regolato per controllare la quantità di spruzzo di sale, in modo che la quantità di nebbia di sale possa raggiungere 1-2 ml/cm2·h.

3.5 La pressione di spruzzo può essere regolata a 0,8-1,MPa.

4Sistema di refrigerazione:

La progettazione del sistema di refrigerazione prevede la tecnologia di regolazione dell'energia, che può garantire il normale funzionamento dell'unità di refrigerazione.

Può anche regolare efficacemente il consumo energetico e la capacità di raffreddamento del sistema di refrigerazione per mantenere il sistema di refrigerazione nel miglior stato operativo.Utilizzando il metodo di controllo della temperatura e dell'umidità in equilibrio (BTHC), in caso di funzionamento continuo del sistema di refrigerazione,il sistema di controllo controlla l'uscita del riscaldatore tramite l'uscita di calcolo automatico PID in base al punto di temperatura impostato, e infine raggiunge un equilibrio dinamico.

4.1 Condensatore: condensatore raffreddato ad aria.

4.2 Evaporatore: scambiatore di calore a pinne.

4.3 Valvola solenoide: Omron.

5Sistema di controllo:

5.1 Controllatore di temperatura e umidità

● Display: display LCD a colori da 7 pollici.

● Metodo di impostazione: menu in inglese, input interattivo su touch screen. Capacità del programma: 120 gruppi e 1200 programmi di prova possono essere memorizzati.

● Lunghezza del programma: ogni gruppo di programmi può avere al massimo 99 segmenti.

● Distanza di impostazione:

△Temperatura: -100°C+200°C,

△Umidità: 0~100%RH,

△Tempo: 0,99 ore e 59 minuti.

● Risoluzione: temperatura: 0,1°C, umidità: 0,1%RH, tempo: 0,1min.

● Input: resistenza al platino PT100.

● Funzione di comunicazione: questo controller è dotato di interfaccia RS232/485 (opzionalmente dotato di controller modello di interfaccia USB, in grado di esportare e memorizzare dati).

● Altre funzioni: l'apparecchiatura ha molteplici funzioni di protezione dell'allarme, come la temperatura eccessiva, il surriscaldamento del ventilatore, la corrente eccessiva, ecc.La funzione di autodiagnosi del guasto del regolatore può garantire che una volta che l'attrezzatura è anormale, l'alimentazione dei componenti principali verrà interrotta e verrà inviato contemporaneamente un segnale di allarme.

5.2- raccolta dei dati di misura: resistenza al platino PT100.

5.3Altri componenti esecutivi: contattori, interruttori, pulsanti, piccoli relè Omron e altri prodotti di marchi famosi "Schneider".

5.4 Controllatore di temperatura di sicurezza per l'espansione del liquido del serbatoio di riscaldamento a 0-120°C.

5.5 Controller di temperatura di sicurezza per l'espansione del liquido del serbatoio di aria satura 0-120°C.

5.6 regolazione precisa della pressione primaria: filtro dell'aria incluso.

5.7 Misuratore di pressione: 5 kg/cm2

6. Dispositivo di protezione della sicurezza:

6.1 Disattivare automaticamente il dispositivo di alimentazione quando il livello dell'acqua è basso

6.2 Dispositivo di spegnimento automatico in caso di eccesso di temperatura

6.3 Dispositivo di allarme acustico e luminoso

6.4 Protezione da sovratemperatura del serbatoio saturo

6.5 Dispositivo di avviso di basso livello di acqua di liquido salato

6.6 allarme di sovrapressione del compressore frigorifero

6.7 Segnale di livello dell'acqua puro e assenza di allarme
