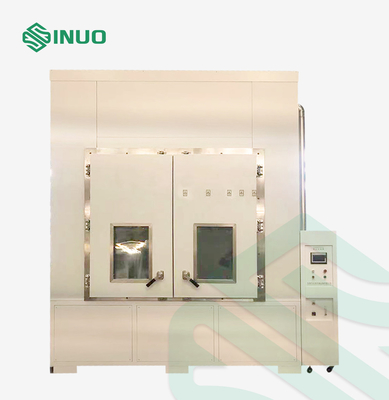

Grande IEC 60529 della camera di prova IP6X 12 CBM della sabbia IP56 e della polvere

1. Struttura dell'attrezzatura e tecnico:

Dimensione interna della camera (millimetro): 2000×2000×3000 (Widthx DepthxHeight), può essere personalizzato


Dimensione esterna (millimetro): 2700×2300×4200 (Widthx DepthxHeight) salvo dimensione reale.

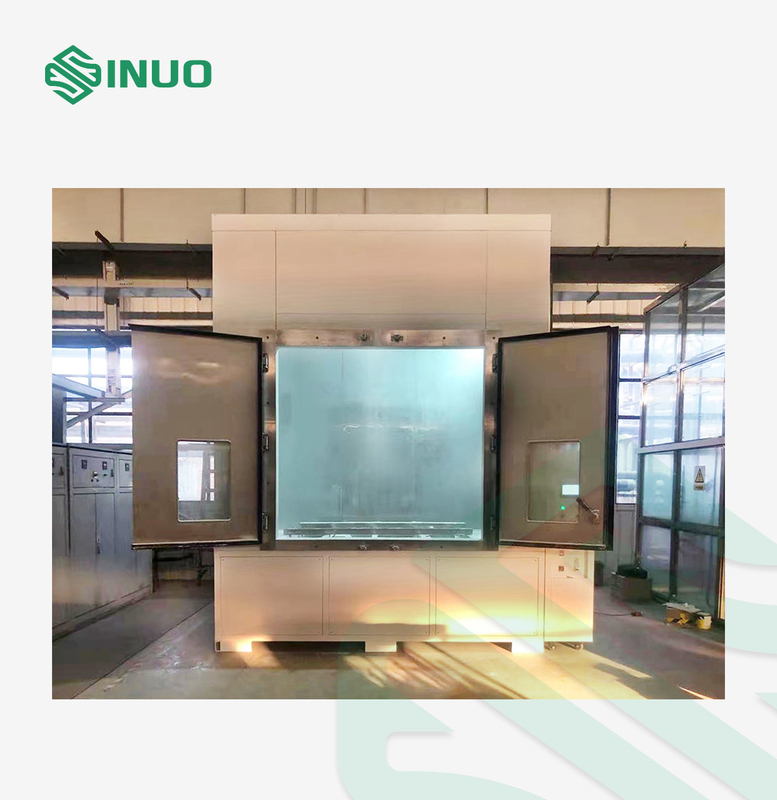

Portone: doppia porta aperta (con la finestra di osservazione su ogni porta), singola dimensione della porta: W900mm*H2500mm.

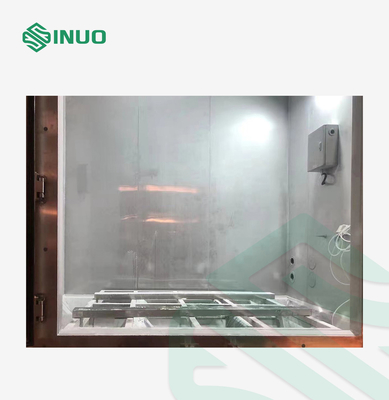

C'è una ferrovia per trasportare il campione (nota: il cliente può avere bisogno di un carrello elevatore di trasferire l'esemplare pesante sulla ferrovia in primo luogo) e può resistere a 1 tonnellata dell'esemplare.

Gamma di temperature: RT+10℃~60℃ (sistema di cottura della polvere e del riscaldamento)

Gamma di umidità: ≤85%RH

Velocità del flusso d'aria: non non più di 2m/s

Concentrazione in polvere: ³ di 2~4kg/m

Specificazione della polvere: L'asciutto la polvere del talco che può passare attraverso il foro quadrato con il setaccio 75um ed il cavo del diametro 50um

Tempo di vibrazione della polvere: 1S-999H regolabile

Tempo di salto della polvere: 1S-999H regolabile

Deumidificazione della polvere: deumidificazione di riscaldamento elettrica

Modo operativo: modo di programmazione, modo di valore fisso

Sistema di controllo: touch screen LCD incastonato dello gran-schermo

Dati che risparmiano e che stampano

Foro del cavo: φ50 millimetro; con la spina di sigillamento

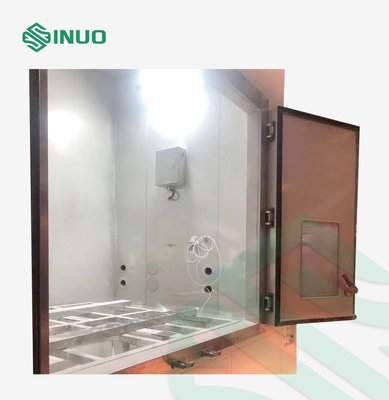

Fodera della camera: facendo uso di 201 acciaio inossidabile

Parte media: strato dell'isolamento

Il corpo della camera è fatto dei piatti d'acciaio di colore

Protezione di sicurezza: allarme di sovracorrente del fan, perdita di fase di potere, protezione di sequenza di fase; arresto automatico ed alimentazione elettrica tagliata nel caso dell'incidente

Quando non c'è carico, ci deve essere una temperatura e un sistema di rilevamento di umidità con una funzione dell'esposizione

Alimentazione elettrica: 380V trifase, 50Hz

2. La polvere del talco dovrebbe essere filtrata attraverso una maglia metallica. Il diametro di cavo è 50μm e la maglia è 75μm. La quantità di polvere del talco è 2kg per metro cubico della camera di prova ed il numero degli usi non supererà 20 volte. Il sistema può mantenere una densità uniforme di polvere sospesa nella camera di prova.

3. Le coperture del soggetto sono disposte nella camera di prova. La pressione nelle coperture dovrebbe essere tenuta sotto pressione atmosferica dal pulsometro. La pressione d'aria nella camera di prova può anche essere cambiata per raggiungere i cambiamenti periodici della pressione nella camera di prova.

4. Lo scopo della prova è di usare la differenza di pressione per estrarre l'aria nella camera nell'attrezzatura. Il volume di pompaggio è 80 volte il volume delle coperture di DUT e la velocità di pompaggio non supera 60 volte il volume delle coperture all'ora. In nessun caso se la differenza di pressione supera 2kPa.

5. Lo strumento ha un dispositivo dell'arresto di emergenza per assicurare la sicurezza quando la prova è anormale.

6. Il coperchio (porta) della camera di prova sigillata è sigillato attendibilmente. La parete interna della camera di prova è fatta di materiale conduttivo ed è collegata per evitare l'accumulazione dell'elettricità statica.

7. Il sistema ha la funzione del recupero e del trattamento della polvere dopo la prova.

Panoramica dell'attrezzatura

La camera di prova della polvere della sabbia è adatta prove di sigillatura della capacità della resistenza a parti e della sabbia e della polvere della recinzione dei prodotti, dell'automobile e dei pezzi di ricambio e delle guarnizioni elettrici ed elettronici dei motocicli. per individuare l'uso, stoccaggio, prestazione di trasporto dei prodotti elettrici ed elettronici, automobile e pezzi di ricambio e guarnizioni dei motocicli nell'ambito dell'ambiente della polvere e della sabbia.

L'attrezzatura di prova usa intelligente ed il sistema di controllo umanizzato dello SpA, l'interno dell'attrezzatura di prova è fatto dell'acciaio inossidabile di alta qualità 201, mezzo è strato dell'isolamento, la recinzione è piatti d'acciaio di colore. Ed inoltre ha la grande finestra di osservazione e dispositivo manuale del tergicristallo. La protezione di sicurezza è buona.

La camera di prova della polvere e della sabbia è progettata e fabbricata secondo IEC60529 il fico 2 IP5X e IP6X.

Configurazione principale:
