Sala di collaudo impermeabile della stazione di carico dell'apparecchiatura di collaudo di IEC 61851 EVSE

Principio della prova

Il livello della protezione di mucchio di carico raggiunge generalmente IP54 o IP65 ed è necessario da effettuare una prova completa della pioggia sul mucchio di carico e la prova di spruzzatura dell'acqua è richiesta su tutte le superfici.

Tuttavia, dovuto la dimensione esterna del mucchio di carico (pricipalmente il problema) di altezza, non è possibile completamente inondare l'acqua usando il metodo convenzionale della pioggia del tubo dell'oscillazione (anche se la più grande dimensione del tubo dell'oscillazione è adottata) ed il dispositivo della prova della pioggia del tubo dell'oscillazione occupa un'ampia area al fondo, richiedente uno spazio dei metri 4×4×4.

La ragione è appena una dell'aspetto, la più grande domanda sta facendo pagare il mucchio di carico comune del mucchio fino a 100 chilogrammi, più grande portata della latta 350 chilogrammi, facendo uso del cuscinetto comune della piattaforma girevole non può raggiungere il requisito, in modo da debba personalizzare un insieme di ampia area, il cuscinetto della latta, deformazione della fase dell'oggetto e giri ad una velocità costante può essere raggiunto durante la prova.

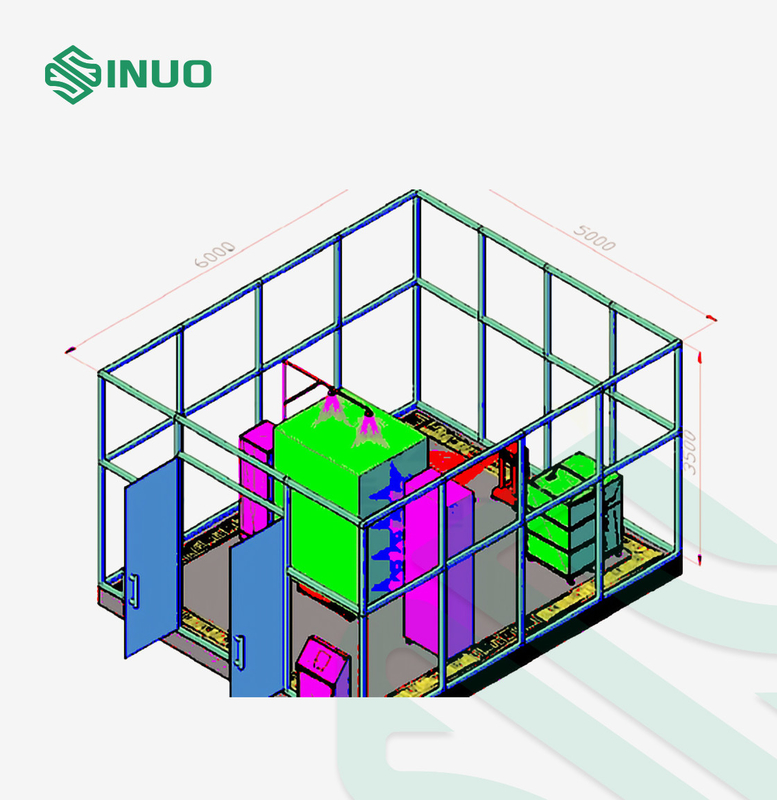

Struttura dell'attrezzatura:

Lo schema di carico della prova della pioggia del mucchio pricipalmente è composto di dispositivo della pioggia, di dispositivo dell'acqua, di adduzione di acqua, di sistema di controllo e di rete fognaria di spruzzatura. Secondo i requisiti di IEC60529-2013 e lo standard industriale del mucchio di carico, il sistema della doccia IPX4 e dispositivo completo dello spruzzo IPX5/6 è introdotto per combinare la sala di collaudo della doccia.

Caratteristiche dell'attrezzatura

1. [controllo integrato] tramite il sistema integrato di controllo centrale, controllo IPX4, IPX5, stato dello spruzzo IPX6 tre; Facendo uso di ricerca e sviluppo indipendenti dei modi di utilizzazione, tutti i tasti funzione sono facili da mettere tramite il touch screen, interfaccia pulita, facile da operare.

2. [Corrente costante automatica] l'adduzione di acqua intelligente adotta il convertitore di PID per realizzare la corrente costante automatica, il tempo reale dei monitor attraversa i sensori elettronici e lo visualizza direttamente sul touch screen.

3. [spruzzo globale] l'uso di un dispositivo di 4 docce ha distribuito uniformemente, area dello spruzzo può raggiungere almeno 3 metri quadri, quasi completamente per riguardare tutta la superficie esterna del mucchio di carico (eccetto il fondo).

4. [spostamento che percepisce] lo spruzzo laterale e lo spruzzo superiore del dispositivo della doccia possono percepire la distanza con il mucchio di carico e possono regolare automaticamente la distanza dello spruzzo per soddisfare le richieste standard (una gamma standard di distanza di 300-500mm).

5. [la doccia dello spruzzo dell'oscillazione] può raggiungere lo spruzzo dell'oscillazione, la gamma ±50° regolabile, frequenza dello spruzzo dell'oscillazione è 1-20 volte/minuto. La pistola a spruzzo IPX5 può oscillare su e giù nella gamma fissando l'altezza dell'oscillazione.

6. [Oggetti Loadable] la piattaforma di caricamento adotta l'installazione incorporata, la tavola è a livello della terra, la tavola è riservata per la scanalatura ed il mucchio di carico è trasportato dal carrello elevatore, che può essere conveniente per scaricare. La piattaforma di caricamento è fatta del piatto d'acciaio spesso di 12mm e la portata di base raggiunge 1000kg.
